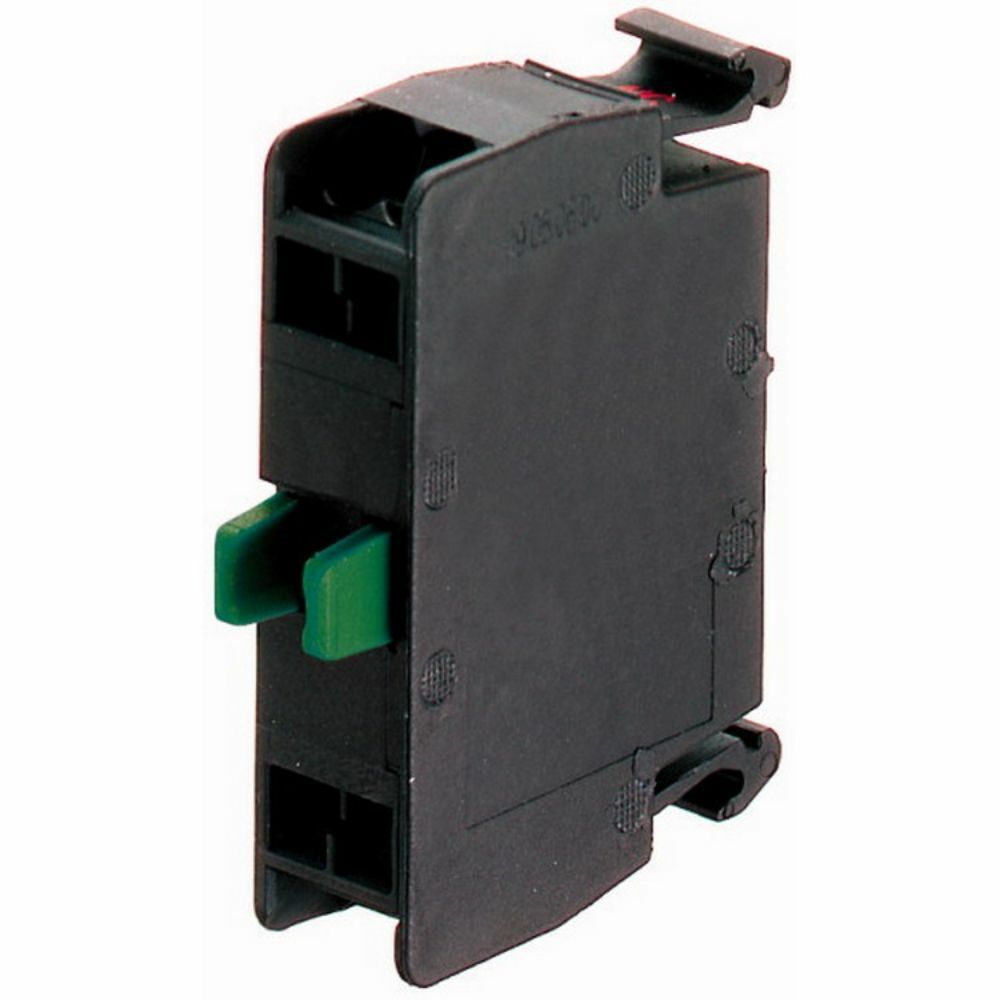

EATON M22-CKC10 MAKE CONTACT,CAGE CLAMP,BOTTOM-(RE
KDV Dahildir.
x
9,72 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON M22-CKC10 MAKE CONTACT,CAGE CLAMP,BOTTOM-(RE |
| Stok Kodu | 216386 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı ve Kullanım Alanları – Yardımcı Kontak
EATON M22-CKC10 Yardımcı Kontak, M22 serisi kumanda butonları, seçici anahtarlar ve acil durdurma operatörleri için tasarlanmış 1NA kontak elemanıdır. Taban montaj yapısı sayesinde pano içindeki kumanda devrelerinde yardımcı sinyal, çalışma bildirimi, PLC girişi ve geri bildirim devrelerinin oluşturulmasına katkı sağlar.
Bu Yardımcı Kontak, yaylı Cage Clamp bağlantı teknolojisiyle hızlı ve düzenli kablolama imkânı sunar. AC-15 kategorisinde 230 V seviyesinde 6 A çalışma akımı, 400 V seviyesinde 4 A çalışma akımı ve DC-13 kategorisinde 24 V seviyesinde 3 A kapasitesiyle makine panoları, otomasyon sistemleri, proses kontrol panoları ve endüstriyel kumanda devrelerinde kullanılabilir.
Öne Çıkan Üstün Özellikler ve Avantajları – Yardımcı Kontak
- Yardımcı Kontak, 1NA yani normalde açık tek kontak yapısıyla kumanda ve sinyal devrelerinde sade bağlantı sunar.
- Yaylı Cage Clamp terminal yapısı, uygun kablo kesitlerinde hızlı ve güvenilir bağlantı yapılmasına yardımcı olur.
- Taban montajlı gövde, M22 serisi ön elemanlarla uyumlu kompakt pano yerleşimi sağlar.
- AC-15 kategorisinde 230 V için 6 A ve 400 V için 4 A çalışma akımıyla kumanda devrelerine uygundur.
- 500 V anma izolasyon gerilimi ve 6000 V darbe dayanım gerilimi, uygun pano tasarımı içinde güvenilir izolasyon seviyesi sunar.
- -25 °C ile +70 °C arasındaki çalışma sıcaklığı, farklı endüstriyel ortam koşullarında kullanım esnekliği sağlar.
Teknik ve Donanım Özellikleri – Yardımcı Kontak
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Seri | M22 |
| Model | M22-CKC10 |
| Katalog numarası | 216386 |
| EAN | 4015082163860 |
| Kontak yapısı | 1NA / 1NO |
| Bağlantı teknolojisi | Yaylı Cage Clamp |
| Montaj tipi | Taban montajı |
| Anma izolasyon gerilimi Ui | 500 V |
| Anma darbe dayanım gerilimi Uimp | 6000 V AC |
| AC-15 çalışma akımı | 115 V: 6 A; 220/230/240 V: 6 A; 380/400/415 V: 4 A; 500 V: 2 A |
| DC-13 çalışma akımı | 24 V: 3 A; 42 V: 1,7 A; 60 V: 1,2 A; 110 V: 0,6 A; 220/230 V: 0,3 A; 500 V: 0,1 A |
| Koruma sınıfı | IP20 |
| Kablo kapasitesi | Katı: 0,75-2,5 mm²; çok telli: 0,5-2,5 mm²; yüksüklü esnek: 0,5-1,5 mm² |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Maksimum aktüasyon kuvveti | 5 N |
| Mekanik ömür | 5.000.000 operasyonun üzerinde |
| Elektriksel ömür | 230 V AC-15, 0,5 A: 1.600.000 operasyon; 1 A: 1.000.000 operasyon; 3 A: 700.000 operasyon |
| Maksimum çalışma frekansı | 3600 operasyon/saat |
| Boyutlar | 38 x 32 x 10 mm |
| Ağırlık | 0,01 kg |
| Standart | IEC/EN 60947-5-1 |
| Maksimum sigorta koruması | 10 A gG/gL |
Saha ve Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajından önce pano enerjisi tamamen kesilmeli ve ürünün kullanılacağı M22 ön eleman ile taban bağlantısının uyumluluğu kontrol edilmelidir. Yaylı terminale bağlanacak kablo uçları temiz ve düzgün hazırlanmalı, katı veya çok telli iletkenler belirtilen kesit aralığında seçilmelidir. IP20 koruma sınıfı nedeniyle kontak elemanı tek başına dış ortam veya yoğun nem için koruyucu gövde olarak değerlendirilmemeli; nihai IP seviyesi, kullanılan buton, kutu ve pano muhafazasıyla birlikte ele alınmalıdır.
Sıkça Sorulan Sorular
EATON M22-CKC10 kontak yapısı ve elektriksel kapasitesi nedir?
Ürün 1NA yani normalde açık tek kontaklıdır. AC-15 kategorisinde 230 V seviyesinde 6 A, 400 V seviyesinde 4 A; DC-13 kategorisinde 24 V seviyesinde 3 A çalışma akımına sahiptir.
EATON M22-CKC10 hangi panolarda ve kullanım alanlarında tercih edilir?
M22 serisi kumanda butonları, seçici anahtarlar, acil durdurma operatörleri ve makine kontrol panolarında yardımcı sinyal, kumanda ve geri bildirim devreleri için kullanılır.
Bağlantı ve montaj tipi nasıldır?
Ürün taban montajlıdır ve yaylı Cage Clamp bağlantı teknolojisi kullanır. Tek damarlı 0,75-2,5 mm², çok telli 0,5-2,5 mm² ve yüksüklü esnek 0,5-1,5 mm² kablolarla bağlantı yapılabilir.
Ürün orijinal mi ve garanti koşulları nedir?
Mağazamızdan ürün orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Bu Yardımcı Kontak, üretici veya distribütör garanti koşulları kapsamında satışa sunulur ve sevkiyat öncesi model kodu ile ürün tanımı kontrol edilir.
Orijinallik, Garanti ve Sevkiyat Güvencesi
EATON M22-CKC10 ürününü mağazamızdan orijinal ürün güvencesi, adınıza düzenlenen fatura ve güvenli ambalajlama ile temin edebilirsiniz. Sipariş hazırlığında model kodu, katalog numarası ve ürün tanımı kontrol edilerek pano imalatı ve endüstriyel otomasyon projelerine uygun şekilde sevk edilir.
