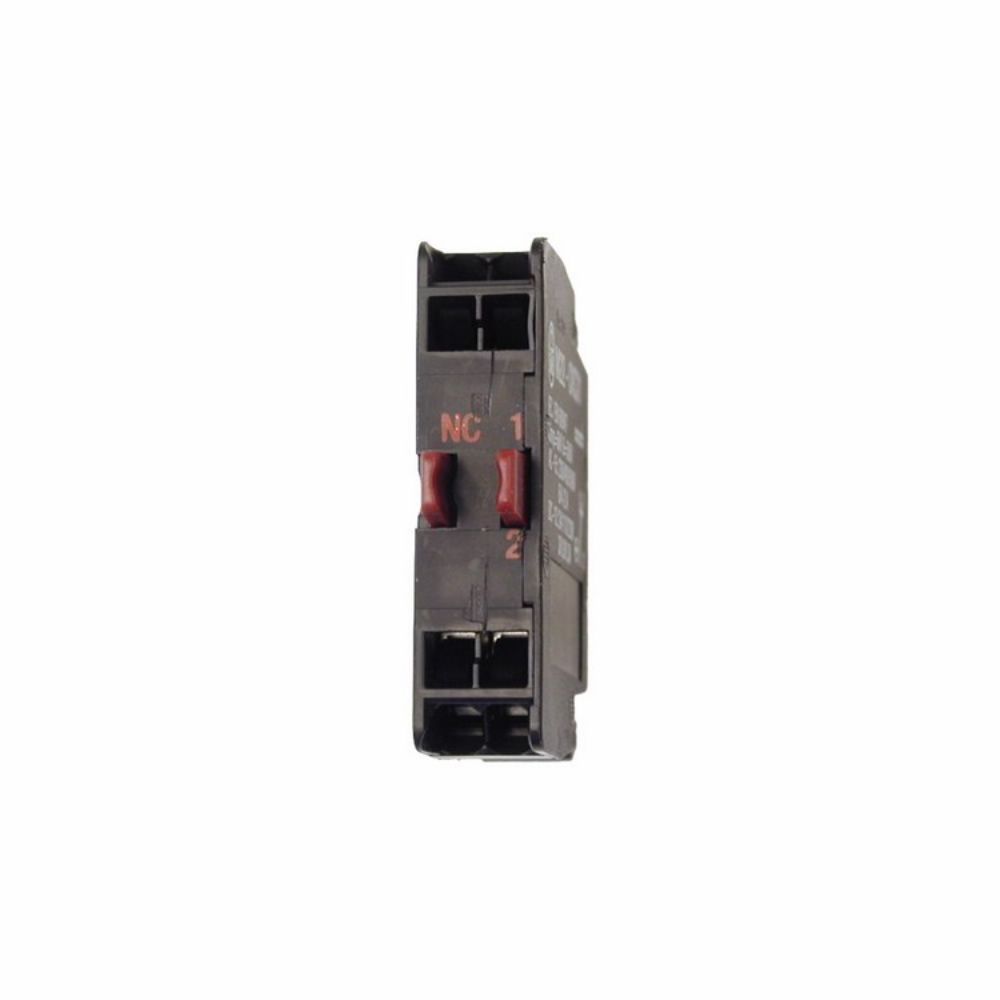

EATON M22-CKC01 BREAK CONTACT,CAGE CLAMP,BOTTOM
KDV Dahildir.
x
9,72 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON M22-CKC01 BREAK CONTACT,CAGE CLAMP,BOTTOM |
| Stok Kodu | 216387 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON M22-CKC01 Yardımcı Kontak, M22 serisi buton, seçici şalter ve acil durdurma operatörlerine bir adet normalde kapalı 1NC kontak eklemek için kullanılan Cage Clamp bağlantılı alt montaj elemanıdır. Kumanda panolarında geri bildirim, emniyet devresi, duruş sinyali ve operatör komutlarının PLC veya röle girişlerine aktarılması için kullanılır. Bu Yardımcı Kontak, özellikle makine otomasyonu, endüstriyel kontrol panoları ve kompakt operatör istasyonlarında düzenli kablolama avantajı sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NC normalde kapalı kontak yapısı ile güvenlik ve geri bildirim devrelerinde net sinyal sağlar.
- Cage Clamp yaylı klemens bağlantısı, uygun kablo kesitlerinde hızlı ve güvenilir montaj imkânı verir.
- Alt montaj tasarımı, M22 operatör elemanları arkasında kompakt yerleşim sağlar.
- AC-15 kategorisinde 220-240 V için 6 A, DC-13 kategorisinde 24 V için 3 A çalışma kapasitesine sahiptir.
- 5.000.000 operasyon mekanik ömür ve -25 °C ile +70 °C çalışma sıcaklığı aralığı sunar.
- IEC/EN 60947-5-1 pozitif açma güvenlik fonksiyonuna uygun olarak tasarlanmıştır.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Model | M22-CKC01 |
| Katalog numarası | 216387 |
| EAN | 4015082163877 |
| Kontak yapısı | 1NC, normalde kapalı; pozitif açma güvenlik fonksiyonu |
| Bağlantı tipi | Cage Clamp yaylı klemens |
| Montaj tipi | Alt montaj / taban montajı |
| Koruma sınıfı | IP20 |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6000 V AC |
| AC-15 çalışma kapasitesi | 115 V: 6 A; 220-240 V: 6 A; 380-415 V: 4 A; 500 V: 2 A |
| DC-13 çalışma kapasitesi | 24 V: 3 A; 110 V: 0,6 A; 220-230 V: 0,3 A; 500 V: 0,1 A |
| Kablo kesiti | Tek damarlı 0,75-2,5 mm²; çok telli 0,5-2,5 mm²; yüksüklü esnek 0,5-1,5 mm² |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik ömür | 5.000.000 operasyon |
| Ürün ölçüleri | 38 mm derinlik x 32 mm genişlik x 10 mm yükseklik |
| Standartlar | IEC/EN 60947-5-1, UL 508, CSA ve CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce kumanda devresinin enerjisini kesin ve mevcut operatör elemanının M22 serisiyle mekanik uyumunu kontrol edin. Yardımcı Kontak bağlantısında iletkeni klemens kapasitesine uygun seçin, kablo ucunu düzgün sıyırın ve yaylı terminale tam oturtun. 1NC kontak olduğu için devre şemasında normal çalışma durumundaki kapalı kontak mantığı dikkate alınmalı; devre enerjilendirilmeden önce süreklilik ve fonksiyon testi yapılmalıdır. Ürün IP20 olduğundan pano kapağı dışında veya doğrudan neme maruz ortamlarda kullanılmamalıdır.
Sıkça Sorulan Sorular
EATON M22-CKC01 Yardımcı Kontak hangi kontak tipidir?
Ürün 1NC normalde kapalı kontak tipindedir ve pozitif açma güvenlik fonksiyonu sunar.
Bu Yardımcı Kontak hangi M22 cihazlarında kullanılır?
M22 serisi 22,5 mm buton, seçici şalter ve acil stop operatörleriyle alt montaj şeklinde kullanılır.
Cage Clamp bağlantıda hangi kablolar kullanılabilir?
Çok telli kablolarda 0,5-2,5 mm², tek damarlı kablolarda 0,75-2,5 mm² ve yüksüklü esnek kablolarda 0,5-1,5 mm² aralığı uygundur.
Ürün orijinal ambalajlı ve faturalı mı?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON M22-CKC01 Yardımcı Kontak, ürün kodu 216387 ve EAN 4015082163877 bilgileriyle kontrol edilerek stoklarımızdan hazırlanır. Mağazamız, orijinal ürün ve doğru model güvenliğini ön planda tutar; ürünler adınıza faturalı şekilde, uygun ambalajlama ile sevk edilir.
