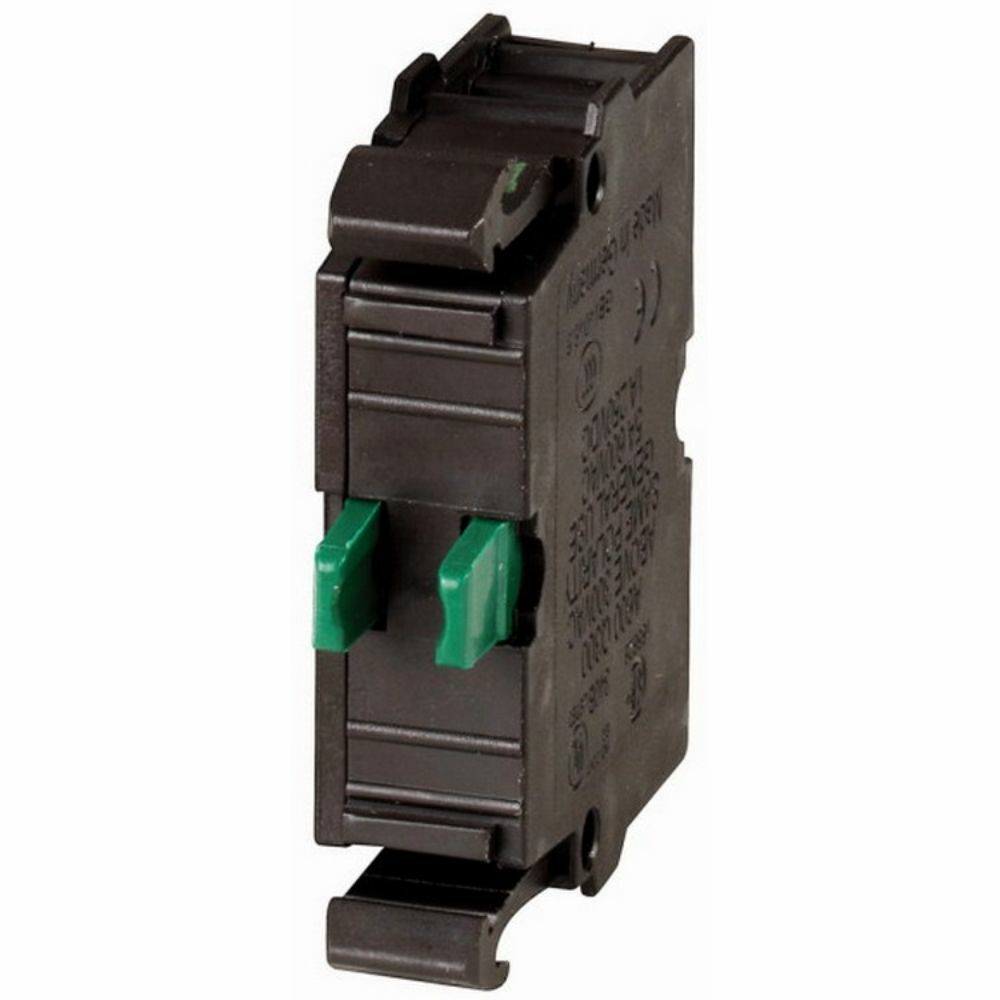

EATON M22-CK10 BUTON AKSESUARI: YARDIMCI KONTAK 1N
KDV Dahildir.
x
9,15 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON M22-CK10 BUTON AKSESUARI: YARDIMCI KONTAK 1N |
| Stok Kodu | 216384 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON M22-CK10 Yardımcı Kontak, M22 serisi kumanda butonları, seçici anahtarlar ve kontrol cihazlarında kullanılmak üzere tasarlanmış 1NA kontak elemanıdır. Ön montaj yapısı ve Cage Clamp yaylı terminal bağlantısı sayesinde pano imalatında hızlı, düzenli ve güvenilir kumanda devreleri oluşturulmasına yardımcı olur.
Bu Yardımcı Kontak; makine kontrol panoları, motor kumanda devreleri, otomasyon sistemleri, MCC uygulamaları ve yardımcı sinyal devrelerinde buton konumu veya anahtarlama durumunun PLC, röle ya da başka bir kontrol elemanına aktarılması için tercih edilir. Uygun Eaton NZM devre kesici uygulamalarında standart yardımcı kontak olarak da kullanılabilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NA kontak yapısı: Normalde açık yardımcı sinyal kontağı ile kumanda ve durum bildirim devrelerini destekler.
- Yardımcı Kontak çözümü: M22 cihazlarına kolayca eklenerek mevcut kumanda fonksiyonlarının genişletilmesini sağlar.
- Cage Clamp bağlantı: Yaylı terminal yapısı, vida sıkma gerektirmeden hızlı ve titreşime dayanıklı kablolama imkânı sunar.
- Ön montaj: Pano ön yüzündeki M22 kumanda elemanlarına pratik şekilde sabitlenir.
- Elektriksel kapasite: AC-15 kategorisinde 230 V’ta 6 A, DC-13 kategorisinde 24 V’ta 3 A değerlerine sahiptir.
- Uzun kullanım ömrü: 5.000.000 operasyonluk mekanik ömür, yoğun kullanılan endüstriyel kumanda devreleri için dayanıklılık sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Model | M22-CK10 |
| Katalog numarası | 216384 |
| EAN / Barkod | 4015082163846 |
| Kontak yapısı | 1NA / 1 NO |
| Bağlantı tipi | Cage Clamp yaylı terminal |
| Montaj tipi | Ön montaj / front fixing |
| AC-15 anma çalışma akımı | 115 V: 6 A; 230 V: 6 A; 400 V: 4 A; 500 V: 2 A |
| DC-13 anma çalışma akımı | 24 V: 3 A; 42 V: 1,7 A; 60 V: 1,2 A; 110 V: 0,6 A; 220 V: 0,3 A |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6000 V AC |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik ömür | 5.000.000 operasyon |
| Boyutlar | 38 x 32 x 10 mm |
| Katı iletken kesiti | 0,75-2,5 mm² |
| Çok telli iletken kesiti | 0,5-2,5 mm² |
| Yüksüklü esnek iletken kesiti | 0,5-1,5 mm² |
| Maksimum çalıştırma kuvveti | 5 N |
| Standartlar | IEC/EN 60947-5-1, IEC 60947-5, UL 508, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajından önce pano enerjisi tamamen kesilmeli ve kontak fonksiyonu bağlantı şeması üzerinden doğrulanmalıdır. Cage Clamp terminal için uygun kesitte bakır iletken kullanılmalı, yüksüklü esnek kablolarda doğru ferrül seçilmeli ve iletken terminale tam oturtulmalıdır. Ürün IP20 sınıfında olduğundan yalnızca uygun koruma sağlayan pano veya muhafaza içinde kullanılmalıdır.
Sıkça Sorulan Sorular
EATON M22-CK10 yardımcı kontak yapısı ve elektriksel kapasitesi nedir?
Yardımcı Kontak 1NA yani 1 NO yapısındadır. AC-15 kategorisinde 230 V’ta 6 A, 400 V’ta 4 A ve 500 V’ta 2 A; DC-13 kategorisinde 24 V’ta 3 A anahtarlama kapasitesine sahiptir.
EATON M22-CK10 hangi cihazlar ve panolar için kullanılır?
M22 serisi buton ve seçici anahtarların kumanda devrelerinde, makine panolarında, otomasyon sistemlerinde ve uygun NZM devre kesici uygulamalarında standart yardımcı kontak olarak kullanılabilir.
Montaj ve kablo bağlantısı nasıl yapılır?
Ürün ön montaj tipindedir ve Cage Clamp yaylı terminal bağlantısı kullanır. Katı iletkenlerde 0,75-2,5 mm², çok telli iletkenlerde 0,5-2,5 mm², yüksüklü esnek iletkenlerde 0,5-1,5 mm² kesit aralığı desteklenir.
Ürün orijinal mi ve garanti kapsamı nedir?
Yardımcı Kontak ürününü mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edebilirsiniz.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON M22-CK10 Yardımcı Kontak, ürün kodu ve barkodu doğrulanarak stoklarımızdan hazırlanır. Mağazamızdan yapılan gönderimler orijinal ambalaj, adınıza düzenlenen fatura ve üretici veya distribütör garanti koşullarıyla güvence altına alınır. Pano projenizde 1NA veya 1NK kontak seçimi konusunda ihtiyaç duyduğunuz teknik yönlendirme satış öncesinde sağlanır.
