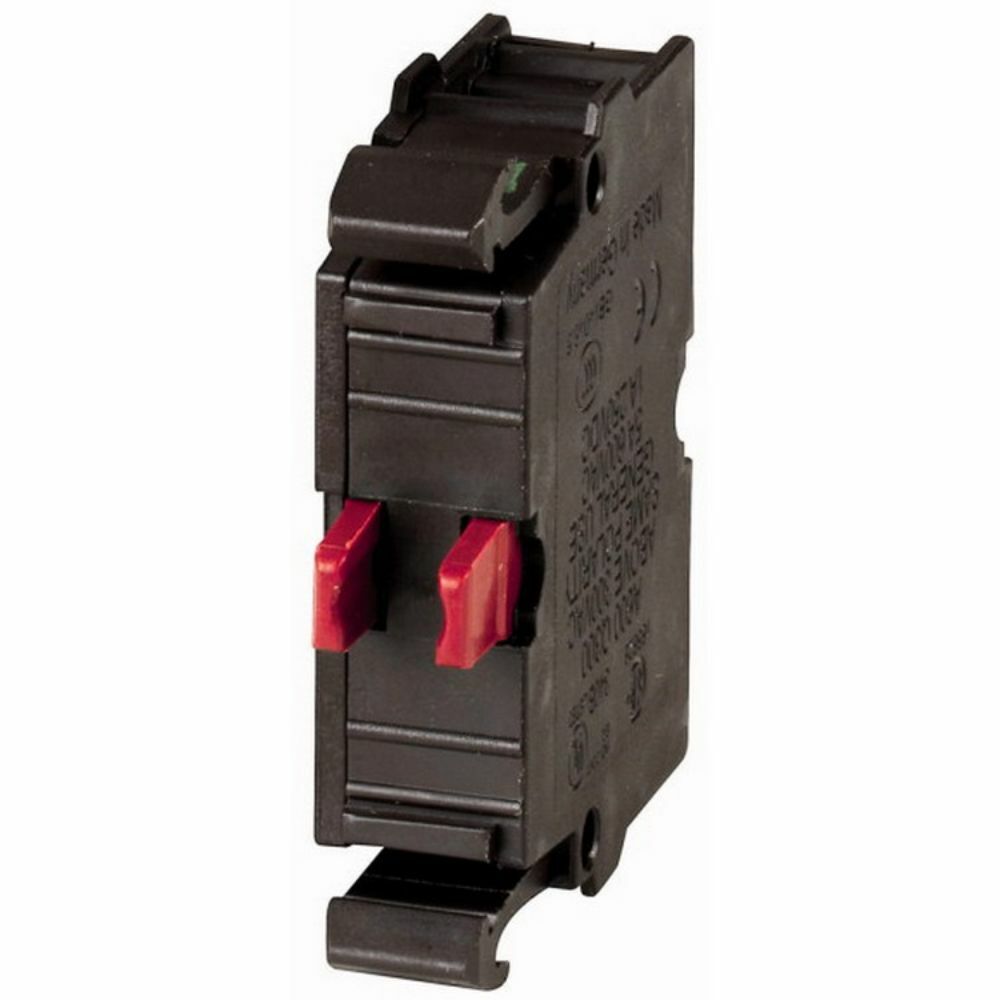

EATON M22-CK01 BUTON AKSESUARI: YARDIMCI KONTAK 1N
KDV Dahildir.
x
9,12 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON M22-CK01 BUTON AKSESUARI: YARDIMCI KONTAK 1N |
| Stok Kodu | 216385 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON M22-CK01 Yardımcı Kontak, M22 serisi butonlarla birlikte kullanılan, 1NK yani normalde kapalı tek kontaklı bir kumanda elemanıdır. Ön montajlı gövdesi ve yaylı klemens bağlantısı sayesinde elektrik panolarında sinyal alma, kilitleme, durum izleme ve yardımcı kumanda devrelerinin düzenli şekilde oluşturulmasını sağlar.
Bu Yardımcı Kontak; makine kumanda panoları, otomasyon sistemleri, endüstriyel kontrol istasyonları, dağıtım panoları ve bakım ekipmanlarında tercih edilir. M22 buton gövdesiyle birlikte çalışarak operatör komutunun kontrol devresine aktarılmasına veya buton durumunun PLC, röle ve kontaktör devrelerinde izlenmesine yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NK Yardımcı Kontak: Normalde kapalı tek kontak yapısıyla kilitleme, emniyet ve geri bildirim devrelerine uygundur.
- Yaylı klemens bağlantısı: Uygun kablo kesitlerinde hızlı, düzenli ve titreşime dayanıklı bağlantı imkânı sunar.
- Ön montaj: M22 butonların ön yüz montaj düzenine uygun yapı ile pano içi yerleşimi kolaylaştırır.
- Elektriksel dayanım: AC-15 kategorisinde 220-240 V'ta 6 A, DC-13 kategorisinde 24 V'ta 3 A çalışma akımı sağlar.
- Güvenilir çalışma: Mekanik ömrü 5.000.000 operasyon seviyesindedir ve -25 °C ile +70 °C aralığında çalışır.
- Standart uyumu: IEC/EN 60947-5-1 standardı kapsamında kullanılan pano ve kumanda uygulamalarına uygundur.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Model | M22-CK01 |
| Katalog numarası | 216385 |
| EAN | 4015082163853 |
| Ürün tipi | Yardımcı Kontak |
| Kontak düzeni | 1NK, normalde kapalı |
| Montaj tipi | Ön montaj |
| Bağlantı tipi | Yaylı klemens |
| AC-15 çalışma akımı | 115 V'ta 6 A; 220-240 V'ta 6 A; 380-415 V'ta 4 A; 500 V'ta 2 A |
| DC-13 çalışma akımı | 24 V'ta 3 A; 42 V'ta 1,7 A; 60 V'ta 1,2 A; 220 V'ta 0,3 A |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6000 V AC |
| Koruma derecesi | IP20 |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik ömür | 5.000.000 operasyon |
| Maksimum çalışma frekansı | 3600 operasyon/saat |
| Çalıştırma kuvveti | Maksimum 5 N |
| Kontak hareketi | 5,7 mm |
| Minimum pozitif açma kuvveti | 15 N |
| Uygun kablo kesiti | Tek damarlı 0,75-2,5 mm²; çok damarlı 0,5-2,5 mm²; yüksüklü ince telli 0,5-1,5 mm² |
| Ürün ölçüleri | 38 mm derinlik x 10 mm yükseklik x 32 mm genişlik |
| Yaklaşık ağırlık | 0,01 kg |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajından önce devre enerjisi kesilmeli ve M22 butonun kontak yerleşimi kontrol edilmelidir. M22-CK01'in 1NK ve ön montajlı olduğu doğrulanmalı; 1NA veya taban montajlı modellerle karıştırılmamalıdır. Yaylı klemense bağlanacak iletken, üretici kesit aralığına uygun seçilmeli, ince telli kablolarda yüksük kullanılmalı ve bağlantı sonrasında kablo çekme testi yapılmalıdır. IP20 seviyesindeki kontak elemanı, uygun pano muhafazası içinde kullanılmalıdır.
Sıkça Sorulan Sorular
EATON M22-CK01 yardımcı kontak yapısı ve elektriksel değerleri nedir?
Ürün 1NK, yani normalde kapalı tek kontaklıdır. AC-15 kullanımında 220-240 V seviyesinde 6 A, 380-415 V seviyesinde 4 A ve 500 V seviyesinde 2 A çalışma akımı sunar. DC-13 değerleri 24 V'ta 3 A ve 220 V'ta 0,3 A'dır.
EATON M22-CK01 hangi buton ve pano uygulamalarında kullanılır?
M22 serisi ön montajlı butonlarda kumanda, durum bildirimi, kilitleme ve yardımcı sinyal devreleri için kullanılır. Makine kontrol panoları, otomasyon panoları, dağıtım panoları ve endüstriyel kumanda istasyonları için uygundur.
Bağlantı tipi, montaj yönü ve uygun kablo kesiti nedir?
Ürün ön montajlıdır ve yaylı klemens bağlantısı kullanır. Tek damarlı kablolarda 0,75-2,5 mm², çok damarlı kablolarda 0,5-2,5 mm², yüksüklü ince telli kablolarda ise 0,5-1,5 mm² kesit aralığı uygundur.
Ürün orijinal mi ve garanti süreci nasıldır?
Mağazamızdan Eaton markalı, orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir. Sevkiyat öncesinde model kodu ve ürün etiketi kontrol edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız stoklarından gönderilen Yardımcı Kontak, EATON M22-CK01 model kodu ve 216385 katalog numarasıyla kontrol edilerek hazırlanır. Ürün orijinal ambalajında, adınıza düzenlenmiş fatura ile sevk edilir. Pano projenizde doğru kontak tipinin kullanılabilmesi için sipariş öncesinde 1NK fonksiyonu, ön montaj yapısı ve yaylı klemens bağlantısı mutlaka teyit edilmelidir.
