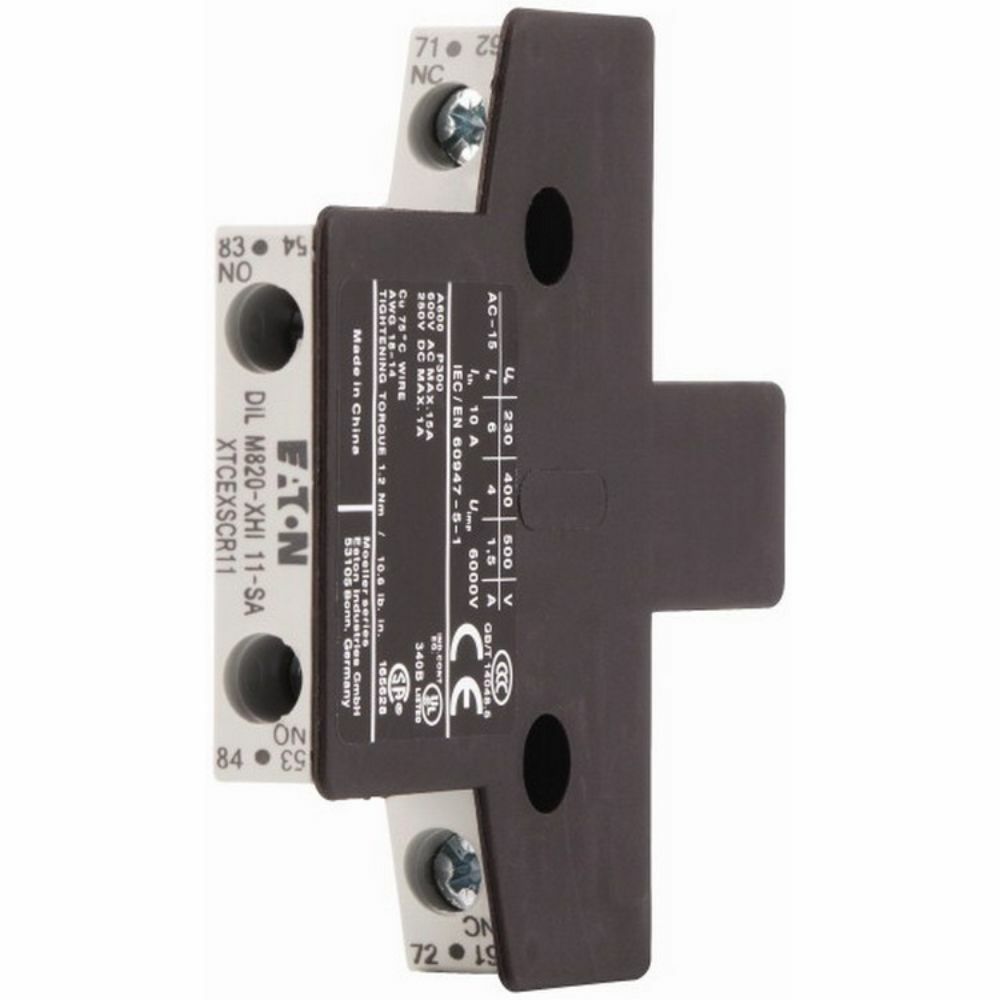

EATON DILM820-XHI11-SA
KDV Dahildir.
x
20,70 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM820-XHI11-SA |
| Stok Kodu | 208282 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Kontaktör Yardımcı Kontağı olan EATON DILM820-XHI11-SA, 1NO+1NC kontak düzeni ve 10A termik akım kapasitesiyle DILM serisi kontaktörlerin yan yüzeyine oturaklı klips mekanizması ile monte edilen yüksek güvenilirlikte bir kumanda aksesuarıdır. Endüstriyel otomasyon panolarında kontaktörün kumanda devresini izole anahtarlamak, motor çalışma ve arıza bilgisini PLC ile röle kartlarına iletmek ve durum geri beslemesi oluşturmak için kullanılır. Ticari tesislerin dağıtım-kumanda panoları, makine kontrol panoları, HVAC santralleri, konveyör hatları ve pompa istasyonlarında motor yol verici sistemlerinin güvenli sinyalizasyonu için kompakt Kontaktör Yardımcı Kontağı teknolojisinden yararlanılır.
Öne Çıkan Üstün Özellikler & Avantajları
Bu Kontaktör Yardımcı Kontağı pano içi kablo organizasyonunu sadeleştirir, montaj süresini kısaltır ve devreye alma aşamasında olası kablo karışmalarını önler.
- 1NO+1NC (XHI11) kontak yapısıyla kumanda ve geri besleme devrelerinde esnek kullanım sunan kompakt Kontaktör Yardımcı Kontağı yapısı
- 690V AC anma izolasyon gerilimi, 10A termik akım ve AC-15 sınıfında 4A/230V anahtarlama performansı
- DILM serisi kontaktörlere vidasız, oturaklı klips ile hızlı yan montaj ve kolay sökme
- Uzun ömürlü gümüş alaşımlı kontaklar ile 10 milyon mekanik anahtarlama dayanımı
- Entegre kontak pozisyon göstergesi ile hızlı arıza tespiti ve güvenli hat kontrolü
- IP20 parmak koruması ve vidalı kelepçeli, titreşime dayanıklı kablo bağlantısı
Teknik & Donanım Özellikleri
Aşağıdaki teknik tablo, bu Kontaktör Yardımcı Kontağı için üretici datasheet verilerine dayalı olarak hazırlanmıştır.
| Parametre | Değer |
|---|---|
| Model / Ürün Kodu | EATON DILM820-XHI11-SA |
| Kontak Yapısı | 1 NO + 1 NC (XHI11 tipi) |
| Montaj Tipi | DILM serisi kontaktör yan yüzeyine oturaklı geçme |
| Anma İzolasyon Gerilimi (Ui) | 690V AC |
| Anma Termik Akımı (Ith/Ithe) | 10A |
| AC-15 Kumanda Anma Akımı | 4A / 230V AC – 2A / 400V AC |
| Kısa Devre Koruması | 10A gG sigorta |
| Mekanik Anahtarlama Dayanımı | 10 milyon işletme |
| Çalışma Sıcaklık Aralığı | -25°C ile +55°C |
| Bağlantı Terminalleri | Vidalı kelepçe (0,6 – 0,8 Nm) |
| Kablo Kesiti | 1 x 0,5 – 2,5 mm² tek veya çok telli |
| Koruma Sınıfı | IP20 (parmak korumalı) |
| Bağlı Olduğu Standartlar | IEC/EN 60947-5-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
DILM serisi kontaktörün yan oluğuna bloğun klipsini hizalayıp ittirin; Kontaktör Yardımcı Kontağı yuvaya oturduğunda 'klik' sesiyle doğru konumlandığını doğrulayın. NG/NC uçların kumanda hattındaki işlevini kontaktörü enerjisiz tutarak test edin ve terminal vidalarını 0,8 Nm tork sınırını aşmayacak şekilde sıkın.
Sıkça Sorulan Sorular
S1: Bu Kontaktör Yardımcı Kontağı hangi ürünlerle ve hangi panolarda kullanılır?
EATON DILM serisi kontaktörlerin yan yüzeyine oturaklı olarak monte edilen bu Kontaktör Yardımcı Kontağı; motor yol vericilerde, HVAC ve otomasyon panolarında kumanda hattı ile geri besleme devrelerinde kullanılır.
S2: Kontak yapısı ve anahtarlama değerleri nelerdir?
Ürün 1NO+1NC kontak yapısına sahiptir; 690V AC izolasyon gerilimi ve 10A termik akım değeriyle AC-15 kumanda devrelerinde 4A/230V anahtarlama yapar. Böylece Kontaktör Yardımcı Kontağı sayesinde PLC girişleri ve röle kartları izole şekilde sürülür.
S3: Montaj ve bağlantı nasıl yapılır?
DILM kontaktörün yan oluğuna klips hizalanarak itilir; montajda vida kullanılmaz. 0,5–2,5 mm² iletkenler vidalı kelepçede 0,6–0,8 Nm torkla sıkılır.
S4: Ürün orijinal mi, garanti kapsamı nedir?
Ürün orijinal EATON ürünü olup mağazamızdan adınıza faturalı, orijinal ambalajlı ve üretici/distribütör garantili temin edilir; barkod ve parti takibiyle saha güvencesi sağlanır.
