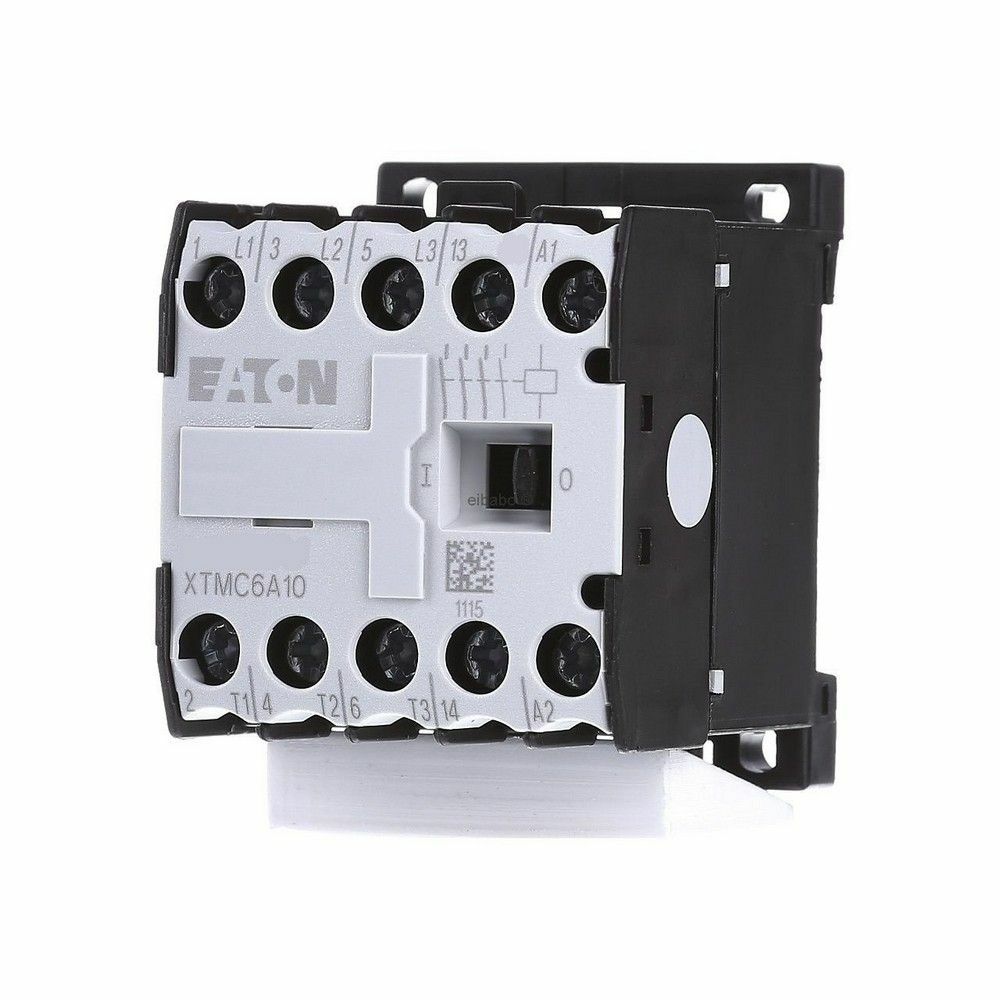

EATON DILEM-10(42V50HZ,48V60HZ) MİNİ KONTAKTÖR (AC
KDV Dahildir.
x
115,56 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILEM-10(42V50HZ,48V60HZ) MİNİ KONTAKTÖR (AC |
| Stok Kodu | 51782 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON DILEM-10 51782, 42 V AC 50 Hz ve 48 V AC 60 Hz kumanda bobinine sahip üç kutuplu Mini Kontaktör modelidir. Ana kontak yapısı 3NA, yardımcı kontak yapısı ise 1NA’dır. Ürün; üç fazlı motor kumanda panolarında, makine otomasyonunda, pompa ve fan kontrolünde, küçük güçlü motor yol verme devrelerinde ve rezistif yük anahtarlamada güvenilir kontrol sağlar.
AC-3 kullanım kategorisinde 380/400 V seviyelerinde 9 A ve 4 kW’a kadar motor gücü için kullanılabilen Mini Kontaktör, dar pano alanlarında kompakt çözüm sunar. Çift frekanslı AC bobin yapısı, 42 V 50 Hz veya 48 V 60 Hz kumanda gerilimi bulunan özel makine ve kontrol devreleriyle uyumludur.
Öne Çıkan Üstün Özellikler & Avantajları
- Mini Kontaktör gövdesiyle 52 mm derinlik, 58 mm yükseklik ve 45 mm genişlikte kompakt pano yerleşimi.
- 42 V AC 50 Hz ve 48 V AC 60 Hz çift frekanslı bobin ile özel kumanda devrelerine uyum.
- Üç ana normalde açık kontak ve bir yardımcı normalde açık kontak ile motor ve sinyal devresi kontrolü.
- AC-3 kategorisinde 380/400 V için 9 A ve 4 kW nominal motor anahtarlama kapasitesi.
- Vidalı terminal bağlantısı, 1,2 Nm sıkma torku ve 0,75-2,5 mm² iletken kapasitesi.
- IP20 koruma, IEC/EN 60947-4-1 standardı ve 6000 V AC darbe dayanım gerilimi.
Teknik & Donanım Özellikleri
| Marka | EATON Moeller |
|---|---|
| Model | DILEM-10(42V50HZ,48V60HZ) |
| Ürün kodu | 51782 / 051782 |
| Barkod | 4015080517825 |
| Ürün tipi | Mini Kontaktör |
| Bobin gerilimi | 42 V AC 50 Hz / 48 V AC 60 Hz |
| Kutup sayısı | 3 kutup |
| Ana kontak yapısı | 3NA |
| Yardımcı kontak | 1NA |
| AC-3 anma akımı | 9 A, 220/230/240 V; 9 A, 380/400/415 V |
| AC-3 motor gücü | 2,5 kW, 240 V; 4 kW, 380/400 V; 4,3 kW, 415 V |
| AC-1 anma akımı | 22 A, 380/400/415 V |
| Anma çalışma gerilimi | Maksimum 690 V AC |
| Anma izolasyon gerilimi | 690 V |
| Darbe dayanım gerilimi | 6000 V AC |
| Bağlantı tipi | Vidalı terminal |
| Kablo kapasitesi | Yüksüklü esnek 0,75-1,5 mm²; solid/çok telli 0,75-2,5 mm² |
| Terminal sıkma torku | 1,2 Nm |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 °C ile +50 °C |
| Ölçüler | 52 x 58 x 45 mm |
| Ağırlık | 0,17 kg |
| Çalışma frekansı | Saatte 9000 mekanik işlem |
| SCCR | 5 kA, UL/CSA temel kısa devre dayanım değeri |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, VDE 0660, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Mini Kontaktör montajından önce kumanda devresinin gerçekten 42 V AC 50 Hz veya 48 V AC 60 Hz olduğundan emin olunmalıdır. A1-A2 bobin uçları doğru gerilimle beslenmeli, ana devre bağlantıları L1-L2-L3 giriş ve T1-T2-T3 çıkış düzenine göre yapılmalıdır. Kablolar uygun yüksükle sonlandırılmalı ve vidalı terminaller 1,2 Nm torkla sıkılmalıdır. Motor nominal akımı AC-3 değerini aşmamalı; kısa devre ve aşırı yük koruması uygun sigorta, motor koruma şalteri veya termik röle ile ayrıca sağlanmalıdır. Mini Kontaktör çevresinde ısı dağılımı ve servis erişimi için pano içinde yeterli boşluk bırakılmalıdır.
Sıkça Sorulan Sorular
Mini Kontaktör bobin gerilimi nedir?
EATON DILEM-10 Mini Kontaktör, 42 V AC 50 Hz veya 48 V AC 60 Hz bobin gerilimiyle çalışır.
Hangi motorlarda kullanılabilir?
AC-3 kategorisinde 380/400 V seviyelerinde 9 A ve 4 kW’a kadar üç fazlı motor kumanda devrelerinde kullanılabilir.
Yardımcı kontak yapısı nasıldır?
Ürün üzerinde bir adet normalde açık yardımcı kontak bulunur. Bu kontak kumanda kilitlemesi, sinyalizasyon ve geri bildirim devrelerinde kullanılabilir.
Ürün orijinal ambalajlı mıdır?
Mini Kontaktör mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız stoklarından temin edilen EATON DILEM-10 51782 Mini Kontaktör, model ve ürün kodu kontrol edilerek orijinal ambalajında hazırlanır. Ürün, adınıza düzenlenen fatura ile birlikte sevk edilir. Sipariş öncesinde bobin gerilimi, AC-3 motor akımı ve kontak konfigürasyonu teknik ekibimiz tarafından kontrol edilerek doğru ürün seçimine destek sağlanır.
