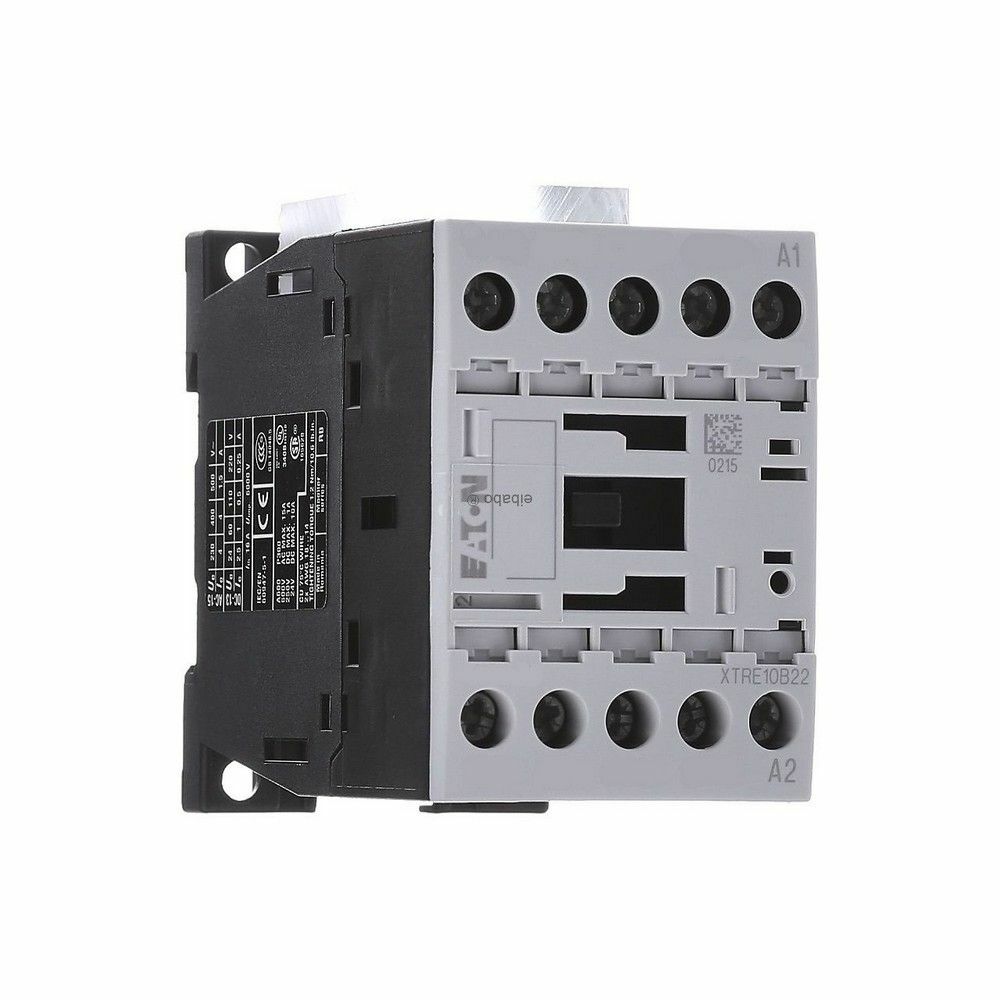

EATON DILA-22(24V50/60HZ) YARDIMCI KONTAKTÖR (AC BOBİN) 2NA+2NK
KDV Dahildir.
x
83,20 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILA-22(24V50/60HZ) YARDIMCI KONTAKTÖR (AC BOBİN) 2NA+2NK |
| Stok Kodu | 276403 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON DILA-22, 24V AC 50/60Hz bobinli bir Yardımcı Kontaktör olarak kumanda panolarında, makine otomasyonunda, motor kontrol devrelerinde ve endüstriyel sinyalizasyon uygulamalarında kullanılır. 2NA+2NK kontak düzeni sayesinde aynı cihaz üzerinden hem normalde açık hem de normalde kapalı kumanda fonksiyonları oluşturulabilir.
Bu Yardımcı Kontaktör, kontaktör kumandası, elektriksel kilitleme, çalışma bilgisi geri bildirimi, alarm devreleri ve sekans kontrolü gibi uygulamalarda güvenilir anahtarlama sağlar. 24V AC kumanda gerilimi, pano içi kontrol devrelerinde yaygın olarak kullanılan düşük gerilimli kontrol altyapılarıyla uyumludur.
Öne Çıkan Üstün Özellikler & Avantajları
- Yardımcı Kontaktör, 2NA+2NK kontak yapısıyla dört ayrı kumanda kontağını tek gövdede sunar.
- 24V AC bobin, 50/60Hz frekansta çalışır ve 100% görev faktörüne sahiptir.
- AC-15 kullanım kategorisinde 220/230/240V ve 380/400/415V için 4A anma çalışma akımı sağlar.
- Kompakt Yardımcı Kontaktör gövdesi 45 mm genişliğindedir; DIN raya veya vida ile monte edilebilir.
- 20 milyon mekanik operasyon ömrü ve saatte 9000 operasyona kadar çalışma kapasitesi sunar.
- 1,2 Nm terminal torku, M3.5 vidalı bağlantı ve 0,75-4 mm² iletken kapasitesiyle pano montajını kolaylaştırır.
Teknik & Donanım Özellikleri
| Ürün tipi | Yardımcı Kontaktör / kontrol rölesi |
| Marka | EATON |
| Model | DILA-22(24V50/60HZ) |
| Ürün kodu | 276403 |
| EAN | 4015082764036 |
| Bobin gerilimi | 24V AC |
| Bobin frekansı | 50/60Hz |
| Kontak yapısı | 2NA+2NK |
| AC-15 anma akımı | 4A at 220/230/240V ve 380/400/415V AC |
| Konvansiyonel termik akım | 16A at 60°C |
| Yalıtım gerilimi Ui | 690V |
| Koruma sınıfı | IP20 |
| Montaj | 35 mm DIN rayı veya vida |
| Bağlantı tipi | Vidalı terminal |
| Terminal torku | 1,2 Nm |
| Terminal vidası | M3.5 |
| Kablo kapasitesi | Tek damarlı 0,75-4 mm²; esnek yüksüklü 0,75-2,5 mm² |
| Kablo sıyırma uzunluğu | 10 mm |
| Mekanik ömür | 20.000.000 operasyon |
| Maksimum çalışma frekansı | 9000 operasyon/saat |
| Anma darbe dayanım gerilimi | 8kV AC |
| Çalışma sıcaklığı | -25°C ile +60°C |
| Ölçüler | 75 x 68 x 45 mm |
| Ağırlık | 0,24 kg |
| Standartlar | IEC/EN 60947, EN 60947-5-1, IEC/EN 60947-4-1, UL 508, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Yardımcı Kontaktör monte edilmeden önce bobin beslemesinin 24V AC ve 50/60Hz olduğundan kesinlikle doğrulanmalıdır. A1-A2 bobin uçları kontrol devresine, kontak uçları ise proje şemasındaki kumanda veya sinyalizasyon devresine bağlanmalıdır. Vidalı terminallerde uygun kablo yüksüğü kullanılmalı, iletkenler 10 mm sıyrılmalı ve 1,2 Nm torkla sıkılmalıdır. Ürün IP20 koruma sınıfında olduğundan yalnızca uygun pano muhafazası içinde kullanılmalı; doğrudan su, yoğun toz ve yoğuşma riskine karşı ek koruma sağlanmalıdır.
Sıkça Sorulan Sorular
Yardımcı Kontaktör hangi gerilimle çalışır?
Yardımcı Kontaktör, 24V AC bobinle ve 50/60Hz frekansta çalışır. 24V DC bobinli devrelerde bu model kullanılmamalıdır.
Kontak düzeni ve kullanım kapasitesi nedir?
Kontak düzeni 2NA+2NK'dır. AC-15 kategorisinde 220/230/240V ve 380/400/415V seviyelerinde 4A anma çalışma akımı sağlar.
DIN raya montaj yapılabilir mi?
Evet. Ürün 35 mm DIN raya veya vida ile monte edilebilir. 45 mm genişliği, kumanda panolarında düzenli ve kompakt yerleşim sağlar.
Ürün orijinal ve faturalı mı gönderilir?
Mağazamızdan temin edilen ürün orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON DILA-22 ürününü mağazamızdan orijinal ambalajı, doğrulanabilir ürün kodu ve faturalı teslimat güvencesiyle temin edebilirsiniz. Sevkiyat öncesinde model kodu, 24V AC bobin bilgisi, 2NA+2NK kontak yapısı ve fiziksel ürün durumu kontrol edilir. Pano projenizde doğru bobin gerilimi, kontak kapasitesi veya bağlantı kesiti konusunda ihtiyaç duyduğunuz teknik yönlendirme mağazamızın uzman ekibi tarafından sağlanır.
