Ürün Tanıtımı & Kullanım Alanları

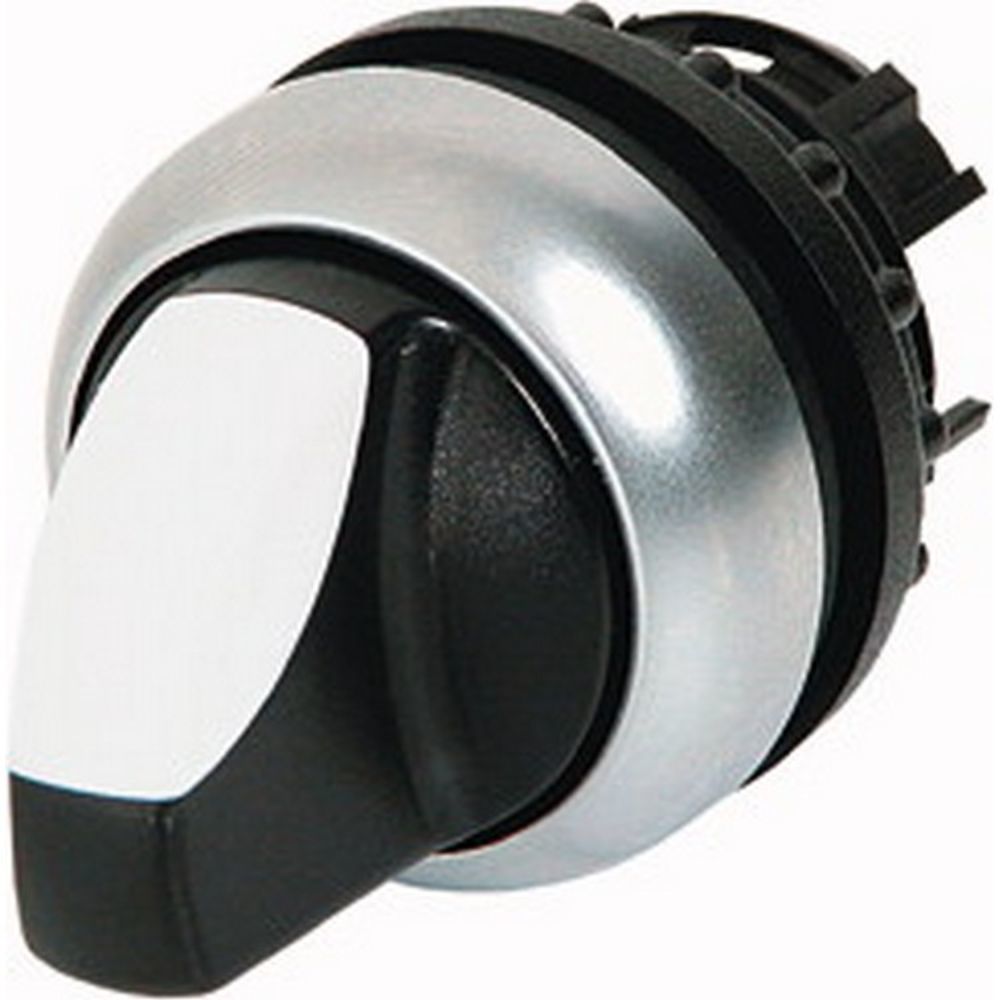

Eaton 216872 M22-WRK3 Mandal Buton Kafası, RMQ-Titan M22 serisi için tasarlanmış, siyah mandal kollu, üç konumlu ve kalıcı çalışan bir seçici kumanda elemanıdır. Ürün; elektrik kumanda panoları, makine kontrol panoları, otomasyon sistemleri, MCC panoları ve proses kontrol uygulamalarında çalışma modu, işletme seçimi veya fonksiyon geçişi için kullanılır.

Bu Mandal Buton Kafası, operatörün seçtiği konumu mekanik olarak koruduğu için manuel, otomatik, kapalı veya farklı çalışma modlarının sürekli ve görünür şekilde ayırt edilmesini sağlar. Elektriksel devrenin tamamlanması için projeye uygun M22 kontak elemanları ayrıca seçilmelidir.

Öne Çıkan Üstün Özellikler & Avantajları

• Üç konumlu kalıcı çalışma: Mandal Buton Kafası sol, orta ve sağ konumlarda geri dönüş yapmadan seçilen pozisyonu korur.
• Hassas kumanda hissi: 60° + 60° anahtarlama açısı ve 0,3 Nm çalışma torku, konum geçişlerinin net hissedilmesini sağlar.
• Standart pano montajı: 22,5 mm montaj deliği ve 29,7 mm ön yüz çapı, M22 kumanda düzenekleriyle uyumlu kompakt kurulum sunar.
• Koruma ve dayanıklılık: Ön yüzde IP66, NEMA 4X ve NEMA 13 koruma sınıfları ile 100.000 mekanik operasyon ömrü sağlar.
• Geniş çalışma aralığı: -25 °C ile +70 °C arasındaki ortam sıcaklıklarında kullanılabilir.
• Orta kontak köprüsü: Üç konumlu seçici yapıda orta konum sinyalinin değerlendirilmesine yardımcı olan plunger bridge ile sunulur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mandal Buton Kafası, pano kapağındaki 22,5 mm deliğe düzgün şekilde yerleştirilmeli ve ön yüz çevresinde çapak veya deformasyon bulunmadığı kontrol edilmelidir. Ürün bir ön kumanda elemanı olduğundan, devre fonksiyonuna göre M22 normalde açık veya normalde kapalı kontak blokları ayrıca seçilmelidir. 0,3 Nm değeri çalışma torkudur; kontak terminal sıkma torku olarak kullanılmamalıdır. IP66 koruma seviyesinin korunması için montaj yüzeyi temiz, düzgün ve uygun contalama koşullarına sahip olmalıdır.

Sıkça Sorulan Sorular

Eaton 216872 Mandal Buton Kafası kaç konumludur?

Mandal Buton Kafası üç konumludur ve üç konumun tamamında kalıcı çalışma özelliğine sahiptir. Sol, orta ve sağ konumlar 60° anahtarlama açısıyla seçilir.

Eaton M22-WRK3 hangi pano montaj deliğine uygundur?

Ürün 22,5 mm çapında standart M22 kumanda elemanı montaj deliğine uygundur. Ön yüz çapı 29,7 mm, ürün ölçüleri yaklaşık 46 x 30 x 30 mm’dir.

Elektriksel kontak bloğu ürünle birlikte gelir mi?

Bu ürün kumanda kafası ve ön elemandır. Elektriksel anahtarlama için pano projesindeki NO veya NC ihtiyacına uygun M22 kontak elemanı ayrıca seçilmelidir.

Kalıcı ve yaylı model arasındaki fark nedir?

Kalıcı modelde mandal kolu seçilen konumda kalır. Yaylı modellerde kol, tasarlanan yönden bırakıldığında başlangıç konumuna geri döner; bu nedenle sipariş öncesinde çalışma fonksiyonu kontrol edilmelidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Stoklarımızdaki Mandal Buton Kafası, orijinal Eaton ambalajı ve ürün kodu kontrol edilerek hazırlanır. Mağazamızdan adınıza faturalı olarak sevk edilir; garanti ve teknik destek süreçleri üretici veya distribütörün geçerli uygulamalarına göre yürütülür.
