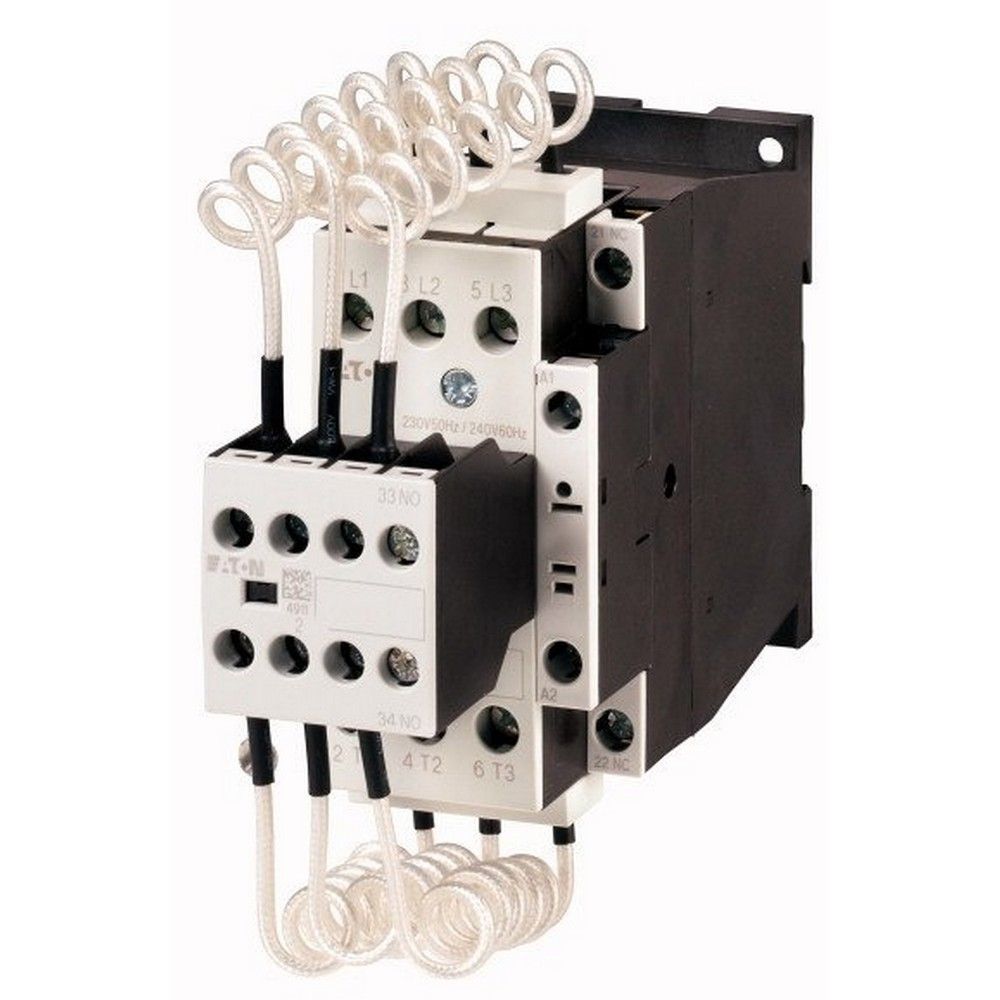

EATON 294032 KOMPANSAZYON KONTAKTÖRÜ 25KVAR
KDV Dahildir.
x
355,20 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 294032 KOMPANSAZYON KONTAKTÖRÜ 25KVAR |
| Stok Kodu | 294032 |
| Marka | EATON |
Ürün Detayı
Kompanzasyon Kontaktörü Tanıtımı & Kullanım Alanları
EATON 294032 DILK25-11, üç fazlı kondansatör gruplarının otomatik kompanzasyon panolarında devreye alınıp çıkarılması için tasarlanmış 25 kVAr sınıfında seri dirençli bir Kompanzasyon Kontaktörü modelidir. 400 V ve 50-60 Hz sistemlerde 25 kVAr kondansatör kademeleri için uygun olan ürün, 230 V AC 50 Hz veya 240 V AC 60 Hz bobin kumandasıyla çalışır.
Bu Kompanzasyon Kontaktörü; fabrika, atölye, ticari bina, enerji dağıtım panosu ve reaktif güç kontrol panosu uygulamalarında kullanılır. Erken kapanan yardımcı kontaklar ve seri direnç yapısı, kondansatörlerin ilk enerjilenmesi sırasında oluşan ani akım tepe değerlerini sınırlamaya yardımcı olur. Böylece kademe anahtarlaması daha kontrollü yapılır ve kontaktör kontaklarının kaynaklanma riski azaltılır.
Öne Çıkan Üstün Özellikler & Avantajları: Kompanzasyon Kontaktörü
- 25 kVAr kapasite: 400 V üç fazlı kondansatör kademelerinde nominal 25 kVAr anahtarlama sağlar.
- Seri dirençli tasarım: Kondansatörlerin devreye girişindeki ani akım yükselmelerini azaltmaya yardımcı olur.
- 230 V AC bobin: 50 Hz'de 230 V ve 60 Hz'de 240 V kontrol devreleriyle uyumludur.
- Kontak yapısı: Üç ana normalde açık güç kontağı ile 1NA+1NK yardımcı kontak içerir.
- Yüksek anahtarlama dayanımı: Kondansatör devrelerinde 180 x Ie değerine kadar ani akım tepe dayanımı sunar.
- Pano uyumluluğu: 45 mm gövde genişliği ve vida bağlantılı terminaller, düzenli pano montajına olanak verir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON Moeller |
| Ürün kodu | 294032 |
| Model | DILK25-11(230V50HZ,240V60HZ) |
| EAN | 4015082940324 |
| Uygulama | Güç faktörü düzeltme ve kondansatör kademesi anahtarlama |
| Nominal kondansatör gücü | 230 V: 15 kVAr; 400 V: 25 kVAr; 525 V: 33,3 kVAr; 690 V: 40 kVAr |
| Bobin gerilimi | 230 V AC 50 Hz / 240 V AC 60 Hz |
| Ana kontak yapısı | 3 normalde açık kontak |
| Yardımcı kontak yapısı | 1NA+1NK |
| Anahtarlama tipi | Seri dirençli kondansatör kontaktörü |
| Anma çalışma akımı | Açık tip üç fazlı kondansatörde 38 A; kapalı tipte 34 A |
| Ani akım tepe dayanımı | 180 x Ie |
| Elektriksel ömür | 150.000 operasyon |
| Maksimum çalışma sıklığı | 120 operasyon/saat |
| Ana terminal kesiti | Tek damarlı veya yüksüklü esnek kablo 0,75-16 mm²; çok telli kablo 1 x 16 mm² |
| Boyutlar | 138 mm uzunluk x 135 mm yükseklik x 45 mm genişlik |
| Ağırlık | 0,51 kg |
| Koruma sınıfı | IP00 |
| Çalışma sıcaklığı | Açık tip -25 °C ile +60 °C; kapalı tip -25 °C ile +40 °C |
| Maksimum rakım | 2000 m |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14 |
| Sertifikalar | CE, UL, CSA |
Kompanzasyon Kontaktörü Saha & Montaj Rehberi (Uzman Tavsiyeleri)
Kompanzasyon Kontaktörü montajından önce bobin kumanda gerilimi mutlaka ölçülmeli ve 230 V AC 50 Hz veya 240 V AC 60 Hz değerleriyle eşleştiği doğrulanmalıdır. Ana devre bağlantıları vida terminallerine uygun kesitte kabloyla yapılmalı, terminal sıkma işlemi üretici montaj talimatındaki tork değerlerine göre gerçekleştirilmelidir. Ürün IP00 olduğundan açıkta bırakılmamalı, pano içinde uygun koruma ve havalandırma koşulları sağlanmalıdır. Kondansatör kademesi için uygun sigorta koruması kullanılmalı ve enerjili devrede çalışma yapılmamalıdır.
Sıkça Sorulan Sorular
EATON 294032 hangi kondansatör gücünde kullanılır?
Bu Kompanzasyon Kontaktörü, 400 V üç fazlı sistemlerde 25 kVAr nominal kondansatör kademesi için kullanılır. Gerilim değiştikçe uygun kVAr değeri de değişir; bu nedenle proje gerilimi ve kondansatör etiketi birlikte kontrol edilmelidir.
Bobin gerilimi ve kontak yapısı nedir?
Bobin gerilimi 230 V AC 50 Hz veya 240 V AC 60 Hz'dir. Ana devrede üç normalde açık güç kontağı, yardımcı devrede 1NA+1NK kontak yapısı bulunur.
Seri dirençli yapı ne işe yarar?
Seri dirençler, yardımcı kontakların erken kapanmasıyla kondansatörlerin kontrollü ön şarj edilmesine yardımcı olur. Ana kontaklar daha sonra kapanarak sürekli çalışma akımını taşır.
Ürün orijinal mi ve garanti süreci nasıldır?
Mağazamızdan temin edilen Kompanzasyon Kontaktörü, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün, üretici ve distribütör garanti koşulları kapsamında kontrol edilerek gönderime hazırlanır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 294032 ürününü Mağazamızdan güvenle temin edebilirsiniz. Ürün kodu, model tanımı ve barkod bilgileri sipariş hazırlığında kontrol edilir; orijinal ambalajında, faturalı ve uygun koruyucu paketleme ile sevk edilir. Kompanzasyon panosu projenizde bobin gerilimi, kademe gücü ve koruma elemanlarıyla ilgili seçim desteğine ihtiyaç duyarsanız teknik ekibimiz doğru ürün eşleştirmesi konusunda yardımcı olur.
