EATON 290168 TERMİK RÖLE (ZB12) 12-16A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,78 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 290168 TERMİK RÖLE (ZB12) 12-16A (DILM7-15 İÇİN) |
| Stok Kodu | 290168 |
| Marka | EATON |
Ürün Detayı

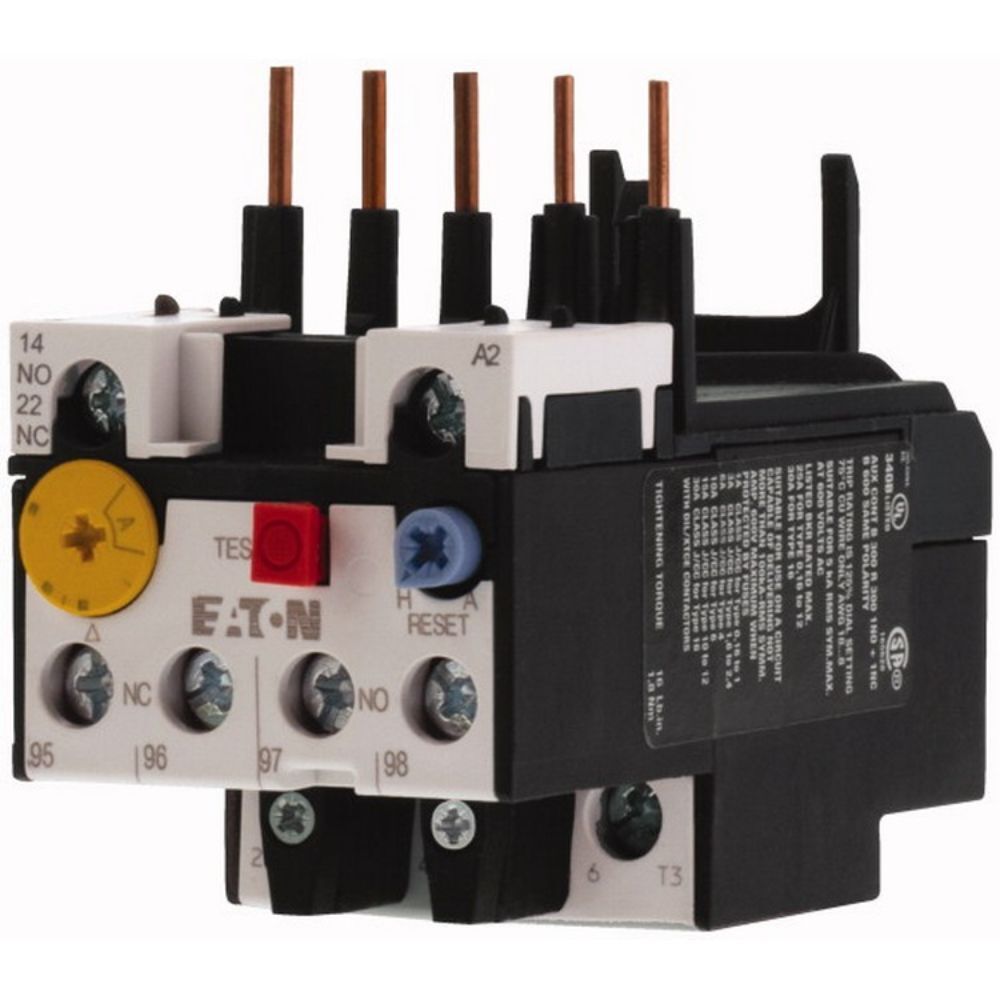

Ürün Tanıtımı: EATON ZB12-16 Termik Röle
Bu EATON 290168 Termik Röle, 12-16A ayarlanabilir akım aralığıyla üç fazlı motorların aşırı yük ve faz kaybı kaynaklı termik zorlanmalara karşı korunması için kullanılır. DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan monte edilir; makine kumanda panoları, pompa ve fan sistemleri, kompresörler, konveyörler ve endüstriyel motor yol verme devreleri için uygundur.
Öne Çıkan Üstün Özellikler & Avantajları
- Termik Röle koruması: 12-16A ayar sahası, motor etiket akımına göre hassas ayar yapılmasına imkân verir.
- Doğrudan montaj: DILM7-DILM15 kontaktör ailesine ek aparat gerektirmeden bağlanır.
- Kontak yapısı: 1NA ve 1NK yardımcı kontak, kumanda ve sinyal devrelerinde esnek kullanım sağlar.
- Class 10A: IEC/EN 60947-4-1 standardına uygun açma karakteristiği sunar.
- Faz kaybı duyarlılığı: Üç fazlı motorlarda faz eksilmesi ve dengesizliğe karşı koruma fonksiyonunu destekler.
- Reset seçenekleri: Test/off butonu ile manuel veya otomatik reset fonksiyonu bulunur.
Teknik & Donanım Özellikleri
| Parametre | Değer |
|---|---|
| Marka | EATON |
| Katalog numarası | 290168 |
| Model kodu | ZB12-16 |
| EAN / Barkod | 4015082901684 |
| Ürün tipi | Termik Röle |
| Akım ayar aralığı | 12-16A |
| Montaj tipi | Kontaktöre doğrudan montaj |
| Uyumlu kontaktörler | DILM7, DILM9, DILM12, DILM15 |
| Yardımcı kontaklar | 1NA + 1NK |
| Açma sınıfı | Class 10A |
| Anma işletme gerilimi | 690V AC |
| Darbe dayanım gerilimi | 6kV ana devre, 4kV yardımcı ve kontrol devreleri |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Boyutlar | 88 x 67 x 45 mm |
| Ağırlık | 0,145 kg |
| Ana devre terminal torku | 1,8 Nm |
| Kontrol devresi terminal torku | 1,2 Nm |
| Ana devre kablo kapasitesi | 1 veya 2 iletken için 1-6 mm² katı; yüksüklü esnek iletken için 1-4 mm² |
| Kontrol devresi kablo kapasitesi | 0,75-4 mm² katı; yüksüklü esnek iletken için 0,75-2,5 mm² |
| Kısa devre koordinasyonu | Type 1: 50A gG/gL; Type 2: 25A gG/gL |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajından önce motor etiket akımı kontrol edilmeli ve ayar düğmesi bu değere uygun konuma getirilmelidir. Ürün, uyumlu kontaktörün altına doğrudan oturtulmalı; ana devre ve yardımcı kontak bağlantıları şemaya göre yapılmalıdır. Doğru Termik Röle seçimi kadar terminal sıkma torku da önemlidir; ana devrede 1,8 Nm, kontrol devresinde 1,2 Nm değerlerine uyulmalıdır. IP20 koruma sınıfı nedeniyle cihaz uygun pano veya kumanda kabini içinde kullanılmalı, kısa devre koruma elemanı proje koordinasyonuna göre ayrıca seçilmelidir.
Sıkça Sorulan Sorular
Bu Termik Röle hangi kontaktörlerle uyumludur?
EATON DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan montaj için uygundur.
Termik Röle ayar aralığı nedir?
Akım ayar aralığı 12-16A'dır ve Class 10A açma karakteristiğine sahiptir.
Ürünün yardımcı kontak yapısı nasıldır?
Bir normalde açık ve bir normalde kapalı yardımcı kontak içerir. Reset fonksiyonu manuel veya otomatik olarak kullanılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve güvenli sevkiyatla temin edilir. Üretici ve distribütör garanti koşulları geçerlidir. Sipariş öncesinde 290168 katalog numarası, ZB12-16 model kodu ve 4015082901684 barkod bilgisi birlikte kontrol edilmelidir.
