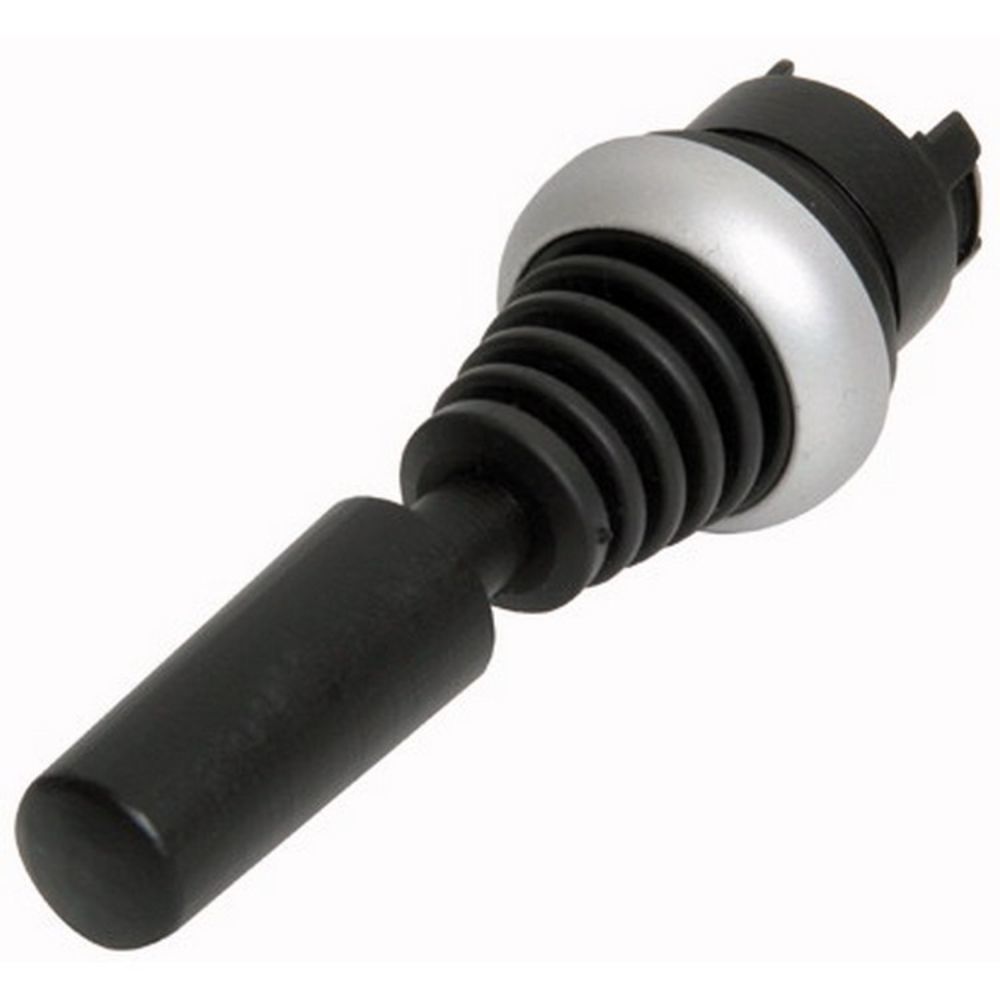

EATON M22-WJ2V BUTON AKSESUARI: JOYSTİCK KAFASI, YAYLI, 2 YÖNLÜ, DİKEY HAREKETLİ
KDV Dahildir.
x
103,37 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON M22-WJ2V BUTON AKSESUARI: JOYSTİCK KAFASI, YAYLI, 2 YÖNLÜ, DİKEY HAREKETLİ |
| Stok Kodu | 289196 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları: M22 Joystick
EATON M22-WJ2V, RMQ-Titan kumanda ve sinyalizasyon ailesi için geliştirilmiş, dikey eksende iki yönlü çalışan yay geri dönüşlü bir M22 Joystick kumanda kafasıdır. Kol bırakıldığında merkez konumuna döner ve her hareket yönünde bir çalışma noktası sunar. Bu yapı; makine kumanda panoları, konveyör sistemleri, kaldırma ekipmanları, proses kontrol istasyonları ve endüstriyel operatör panellerinde yukarı-aşağı yön komutlarının ergonomik biçimde verilmesini sağlar.
M22 Joystick, 22,5 mm pano açıklığına uygun kompakt gövdesi sayesinde standart M22 kumanda elemanlarıyla birlikte kullanılabilir. Ürün, elektriksel kontak bloğu yerine kumanda kafası olarak değerlendirilmelidir; kullanılacak NO veya NC kontak elemanları, otomasyon devresinin çalışma mantığına göre ayrıca seçilmelidir.
M22 Joystick için Öne Çıkan Üstün Özellikler & Avantajları
- Dikey iki yönlü hareket: Yukarı-aşağı kumanda gerektiren panolarda hızlı ve anlaşılır operatör kontrolü sağlar.
- Yay geri dönüşlü yapı: Kol bırakıldığında sıfır konumuna dönerek anlık komut mantığını destekler.
- IP66 koruma: Toz ve güçlü su püskürmesine karşı pano ön yüzünde güvenilir kullanım sunar.
- M22 Joystick ergonomisi: 5 N seviyesindeki kumanda kuvveti, sık kullanılan kontrol istasyonlarında dengeli kullanım sağlar.
- Uzun mekanik ömür: 100.000 operasyonluk mekanik dayanım, yoğun işletme koşullarında servis ihtiyacını azaltır.
- Endüstriyel uygunluk: IEC/EN 60947-5, UL 508 ve ilgili uluslararası standartlarla uyumlu RMQ-Titan sisteminde kullanılabilir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Seri | RMQ-Titan M22 |
| Model | M22-WJ2V |
| Katalog numarası | 289196 |
| EAN | 4015082891961 |
| Ürün tipi | Joystick kumanda kafası |
| Hareket yönü | Dikey, 2 yönlü |
| Çalışma fonksiyonu | Anlık, yay geri dönüşlü |
| Konum sayısı | 2 |
| Kumanda yönü başına çalışma noktası | 1 |
| Montaj deliği | 22,5 mm |
| Joystick uzunluğu | 75 mm |
| Ön halka rengi | Titanyum |
| Ön halka malzemesi | Plastik |
| Koruma sınıfı | IP66; NEMA 4X, 13 |
| Mekanik ömür | 100.000 operasyon |
| Kumanda kuvveti | 5 N |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Maksimum çalışma frekansı | 2.000 operasyon/saat |
| Mekanik darbe dayanımı | 30 g, 11 ms, IEC/EN 60068-2-27 |
| Ürün ölçüleri | 100 × 30 × 30 mm |
| Ürün ağırlığı | 0,028 kg |
| Uygun standartlar | IEC/EN 60947-5, UL 508, CSA ve VDE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
M22 Joystick, pano kapağında 22,5 mm montaj deliğine yerleştirilmeli ve montaj somunu üretici talimatına uygun şekilde yaklaşık 1,2-2 Nm aralığında sıkılmalıdır. Elektriksel kumanda için yön başına uygun M22 kontak elemanları seçilmeli, kablo bağlantıları kontak elemanının terminal yapısına göre yapılmalı ve devre enerjisizken kontrol edilmelidir. Montaj sonrasında kolun yukarı ve aşağı yönde serbest hareket ettiği, bırakıldığında merkeze döndüğü ve pano sızdırmazlığının bozulmadığı doğrulanmalıdır.
Sıkça Sorulan Sorular
M22 Joystick hangi hareket tipine sahiptir?
EATON M22-WJ2V, dikey eksende iki yönlü ve anlık yay geri dönüşlü çalışır. Kol bırakıldığında sıfır konumuna döner.
Pano montaj deliği ve koruma sınıfı nedir?
Ürün için 22,5 mm çapında montaj deliği gerekir. IP66 ve NEMA 4X, 13 koruma sınıflarıyla pano ön yüzünde kullanıma uygundur.
Elektriksel bağlantı için hangi parçalar gerekir?
M22 Joystick kumanda kafası, devre fonksiyonuna uygun M22 NO veya NC kontak elemanlarıyla birlikte kullanılmalıdır. Kontak seçimi PLC, röle, kontaktör veya kumanda devresinin tasarımına göre yapılır.
Ürün orijinal ve garantili midir?
Ürün, mağazamızdan EATON orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Garanti koşulları üretici ve distribütör uygulamalarına göre yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi
M22 Joystick ürününü mağazamız güvencesiyle, EATON marka orijinal ürün ve ürün kodu doğrulamasıyla sunuyoruz. Siparişler adınıza faturalı olarak hazırlanır; stok durumuna göre güvenli ambalajlama ve hızlı sevkiyatla gönderilir. Pano projenizde gerekli kontak elemanları ve montaj aksesuarlarının birlikte kontrol edilmesi, eksiksiz ve sorunsuz devreye alma için önemlidir.
