Ürün Tanıtımı & Kullanım Alanları – Akım Trafosu

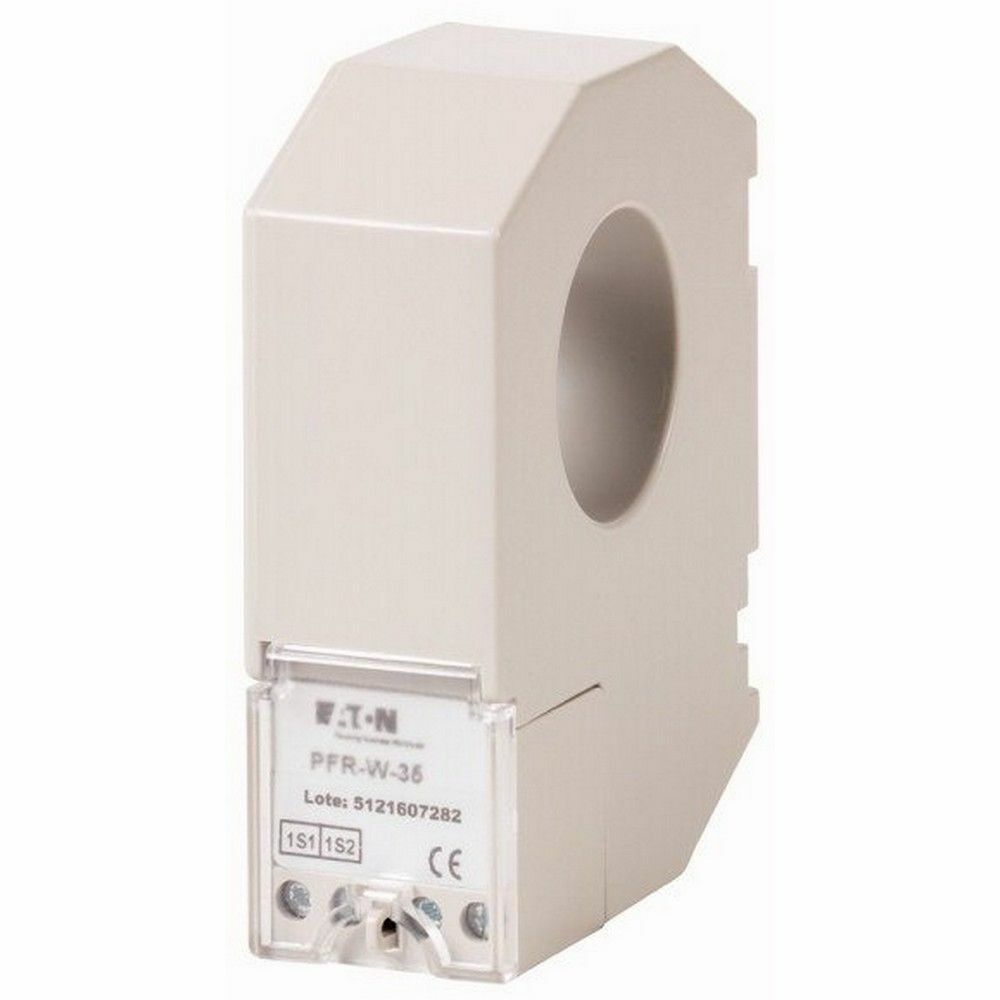

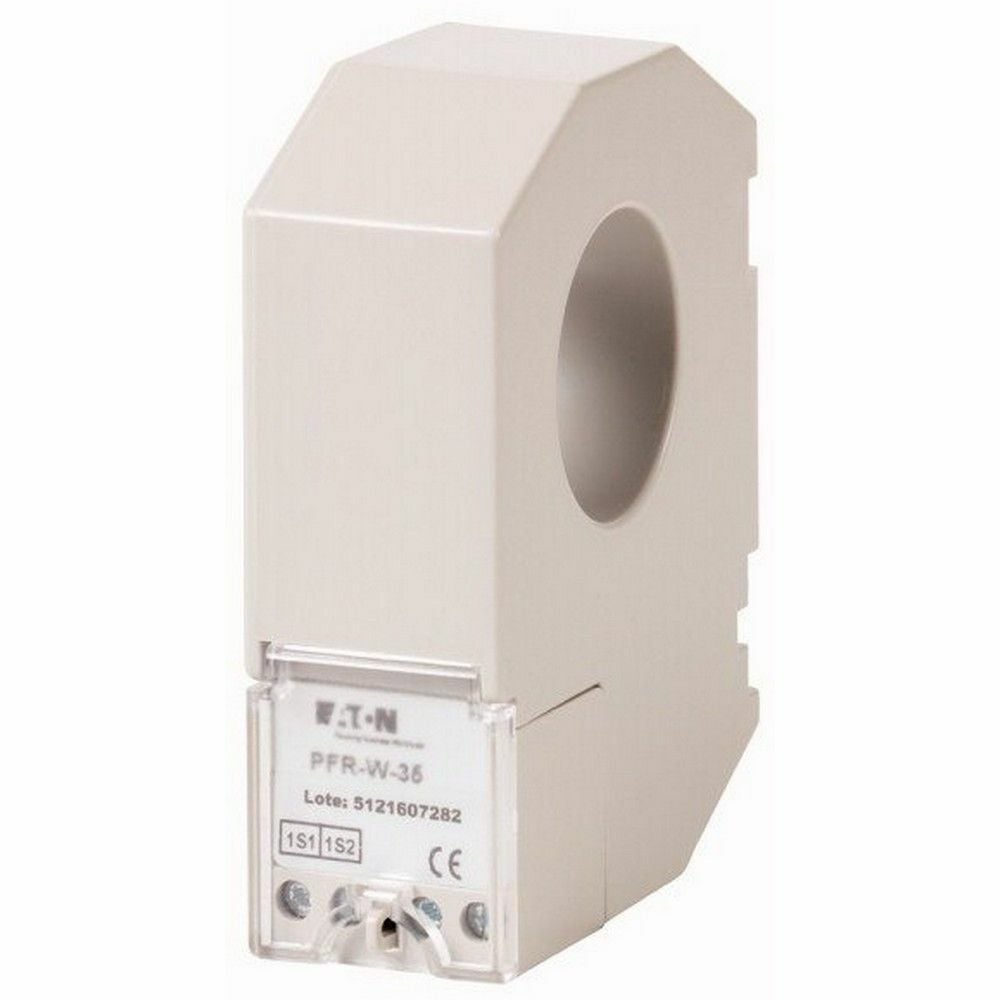

EATON 285600 PFR-W-35 Akım Trafosu, PFR serisi kaçak akım röleleriyle birlikte çalışan, iletken üzerinden geçen artık akımı algılamak için kullanılan toroid tipte bir pano aksesuarıdır. 35 mm iç açıklığı sayesinde makine panoları, kompanzasyon panoları, dağıtım panoları ve endüstriyel enerji dağıtım sistemlerinde uygun kablo gruplarıyla kullanılabilir.

Bu Akım Trafosu, tek başına koruma rölesi olarak çalışmaz; PFR serisi röle ile birlikte değerlendirilmelidir. Pano tasarımında faz ve nötr iletkenleri, üretici bağlantı şemasına uygun şekilde merkez açıklıktan geçirilmelidir. Topraklama iletkeni ölçüm halkasından geçirilmemelidir.

Öne Çıkan Üstün Özellikler & Avantajları

• 35 mm iç açıklık: Kablo veya iletken grubunun kontrollü şekilde geçirilmesine olanak tanır.
• 690 V AC çalışma değeri: 50/60 Hz alçak gerilim pano uygulamalarında kullanılabilir.
• PFR serisi uyumluluğu: Akım Trafosu, Eaton PFR artık akım rölelerinin algılama devresini tamamlar.
• Esnek montaj: Vida sabitleme ve DIN rayı klipsli montaj seçenekleri sunar.
• Kompakt gövde: 115 x 105 x 45 mm ölçüleriyle pano içindeki alanın verimli kullanılmasına yardımcı olur.
• IEC ve RoHS uygunluğu: Ürün, belirtilen IEC uyumluluğu ve RoHS gereklilikleriyle sunulur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Akım Trafosu içinden geçirilecek kablo veya bara grubunun dış çapı montaj öncesinde ölçülmelidir. 35 mm açıklık, iletken grubunu sıkıştırmadan ve mekanik zorlanma oluşturmadan karşılamalıdır. Ölçüm doğruluğu için izlenen tüm aktif iletkenler uygun yönde birlikte geçirilirken koruma iletkeni ölçüm halkasının dışında bırakılmalıdır. Bağlantı uçları gevşemeye karşı kontrol edilmeli ve devreye alma işlemi enerjisiz durumda, yetkin elektrik personeli tarafından yapılmalıdır.

Sıkça Sorulan Sorular

EATON 285600 Akım Trafosu hangi rölelerle birlikte kullanılır?

EATON 285600, PFR-W-35 model kodlu bir artık akım algılama trafosudur ve PFR serisi kaçak akım röleleriyle birlikte çalışır.

Akım Trafosu iç çapı ve çalışma gerilimi nedir?

Ürün 35 mm iç çapa ve 690 V AC 50/60 Hz gerilim değerine sahiptir.

EATON 285600 montajı nasıl yapılır?

Ürün vida sabitleme veya DIN rayı klipsli montajla pano içine yerleştirilebilir. İletkenler merkez açıklıktan geçirilmelidir.

Ürün orijinal mi ve garanti süreci nasıldır?

Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Garanti süreci üretici ve distribütör koşullarına göre yürütülür.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızda satışa sunulan EATON 285600 Akım Trafosu, ürün kodu ve barkodu doğrulanabilir orijinal ürün olarak, faturalı şekilde hazırlanır. Siparişler stok ve tedarik durumuna göre güvenli ambalajlama ile sevk edilir. Pano projenizde PFR röle, kablo çapı veya montaj yöntemi konusunda tereddüt yaşıyorsanız sipariş öncesinde teknik ekibimizden destek alabilirsiniz.
