Ürün Tanıtımı & Kullanım Alanları

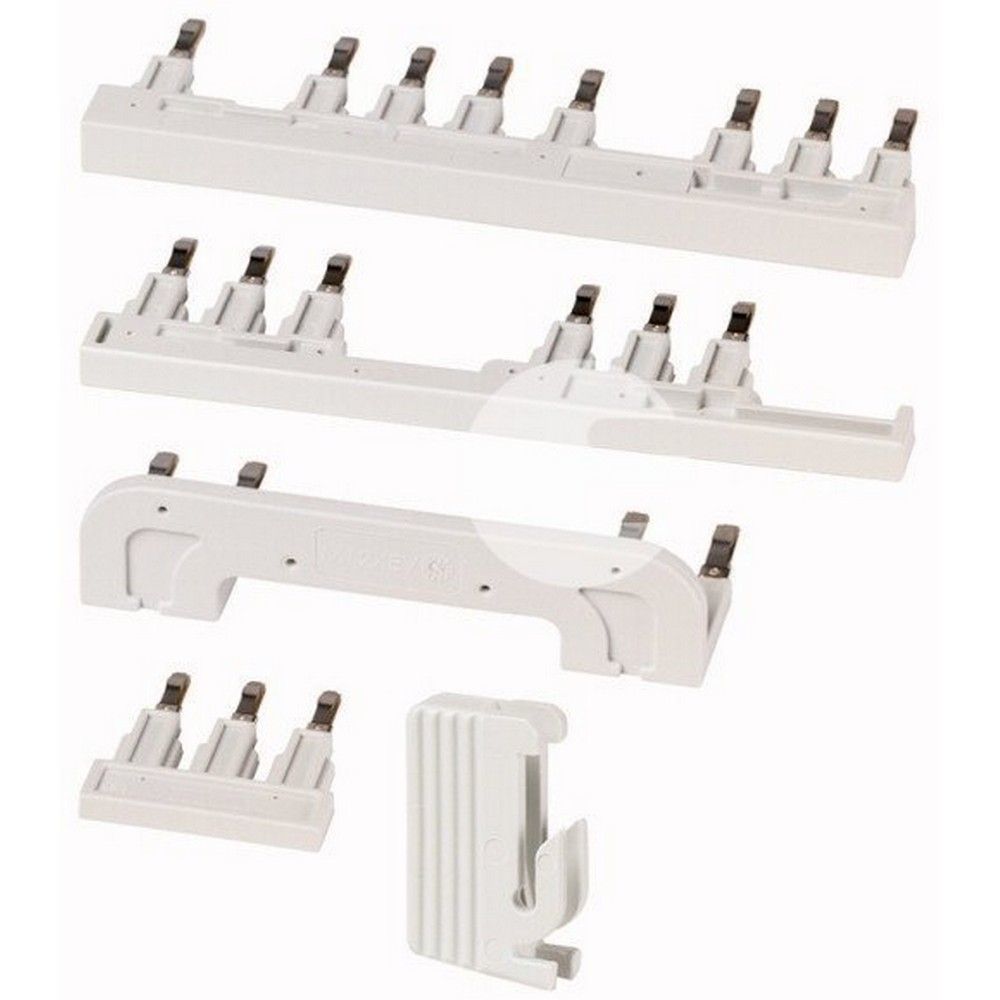

Eaton 283108 DILM12-XRL Kontaktör Bağlantı Kiti, DILM7-DILM15 serisiyle kurulan iki yönlü motor yol verme devrelerinde ana güç iletkenlerinin düzenli biçimde bağlanmasına yardımcı olur. İleri-geri çalışan konveyör, fan, pompa, vinç ve makine tahrik devrelerinde enversör kontaktör kombinasyonunun pano içi ana devre kurgusunda kullanılır.

Bu Kontaktör Bağlantı Kiti, tek başına motor yol verici değildir; uygun kontaktörler, motor koruma elemanları, kumanda devresi ile mekanik ve elektriksel kilitleme birlikte projelendirilmelidir. Böylece yön değiştirme devresinde güvenli ve izlenebilir bir sistem yapısı oluşturulur.

Öne Çıkan Kontaktör Bağlantı Kiti Avantajları

• Enversör uygulaması: İki yönlü motor devresinin ana akım kablolamasını destekler.
• Seri uyumu: Kontaktör Bağlantı Kiti, DILM7-DILM15 serisi için tanımlanmıştır.
• Kompakt tasarım: 90 x 40 x 20 mm ölçüsü pano içi yerleşimi kolaylaştırır.
• Isıl doğrulama verisi: Belirtilen koşullarda 22 A için 6,6 W akıma bağlı ısı yayılımı değeri sunar.
• Standart uyumu: IEC/EN 60947-4-1, UL 508, CSA ve CE teknik gereklilikleriyle tanımlıdır.
• Düzenli tesisat: Kontaktör Bağlantı Kiti, uygun kombinasyonda ana devre bağlantılarının daha sistematik kurulmasına destek verir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kontaktör Bağlantı Kiti montajından önce kontaktörlerin aynı seri ve uygulamaya uygun ana kontak düzeninde olduğundan emin olunuz. Enerji tamamen kesildikten sonra bağlantıları üretici şemasına göre yapınız; ileri ve geri kontaktörleri arasında mekanik kilitleme kullanınız. Kumanda devresinde karşılıklı elektriksel kilitleme uygulanmalı, motor akımına göre seçilmiş koruma elemanları devreye dahil edilmelidir.

Sıkça Sorulan Sorular

Kontaktör Bağlantı Kiti hangi uygulamalarda kullanılır?

İleri-geri çalışma gereken üç fazlı motor devrelerinde, uygun DILM kontaktör kombinasyonunun ana güç bağlantılarını düzenlemek amacıyla tercih edilir.

Ürün mekanik kilitleme yerine geçer mi?

Hayır. Bu Kontaktör Bağlantı Kiti ana devre bağlantısına yöneliktir; mekanik kilitleme ve elektriksel kilitleme ayrıca uygulanmalıdır.

Ürün hangi ortam sıcaklıklarında kullanılabilir?

Üretici teknik verisine göre çalışma ortamı sıcaklığı -25 °C ile +60 °C aralığındadır.

Motor koruma şalteri veya termik röle gerekli midir?

Evet. Motorun kısa devre ve aşırı yük koruması için proje gereksinimine uygun motor koruma şalteri, sigorta ve/veya termik aşırı akım rölesi kullanılmalıdır.
