EATON 280936 PAKO ŞALTER (ACİL STOP) 3X250A
KDV Dahildir.
x
818,16 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 280936 PAKO ŞALTER (ACİL STOP) 3X250A |
| Stok Kodu | 280936 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 280936 Pako Şalter, 250A anma akımına sahip 3 kutuplu bir anahtarlama ve ayırma cihazıdır. P5-250/EA/SVB model yapısı; acil durdurma, bakım-servis ayırma ve ana şalter uygulamalarında kullanılmak üzere tasarlanmıştır.

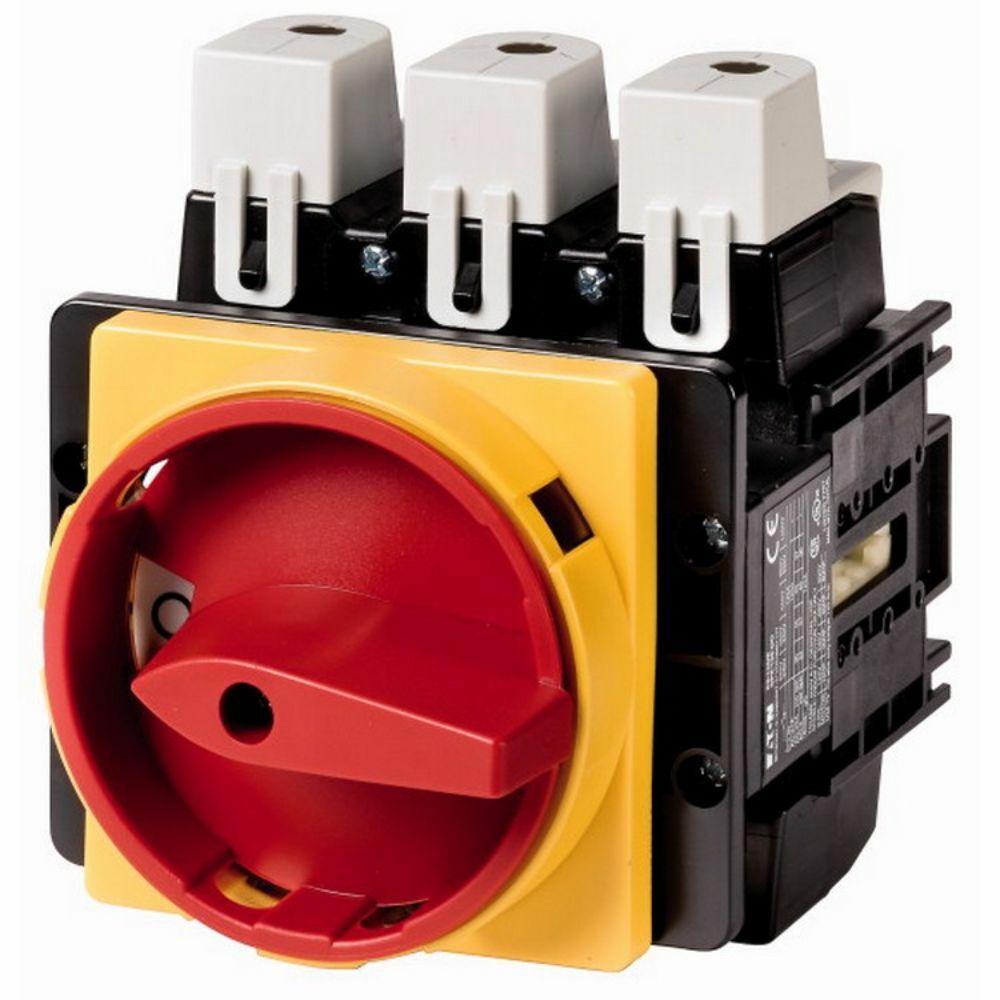

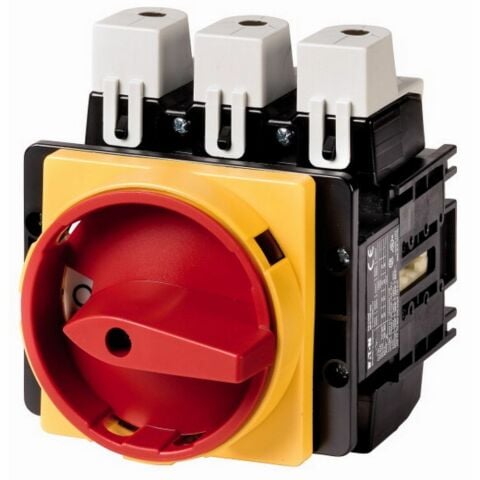

Bu Pako Şalter; makine kontrol panoları, motor besleme panoları, endüstriyel dağıtım panoları, üretim hatları ve yüksek akımlı üç fazlı tesisatlarda ana enerjinin güvenli biçimde kesilmesi için tercih edilir. Kırmızı döner kol ve sarı kilitleme halkası, acil durdurma fonksiyonunun saha personeli tarafından hızlı fark edilmesine yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 250A anma akımı: Yüksek güçlü üç fazlı besleme ve motor ayırma uygulamalarında güvenilir anahtarlama kapasitesi sunan Pako Şalter yapısı.
- 3 kutuplu kontak düzeni: Üç fazın birlikte açılıp kapanmasını sağlayarak bakım ve servis sırasında kontrollü enerji izolasyonu oluşturur.
- Acil durdurma fonksiyonu: Kırmızı döner kumanda kolu, sarı kilitleme halkası ve 0 konumunda kilitlenebilme özelliğiyle operasyon güvenliğini artırır.
- IP65 ön yüz koruması: Uygun pano kapağı ve sızdırmaz montajla birlikte toz ve su püskürmesine karşı koruma sağlar.
- Geniş terminal uyumluluğu: 185 mm² tek iletken, ferrüllü esnek iletken ve bakır bara bağlantı seçeneklerini destekler.
- Dayanıklı mekanik yapı: 80.000 operasyonluk mekanik ömür ve 16 Nm terminal sıkma torku, uzun süreli pano kullanımına katkı verir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Ürün kodu | 280936 |
| Model | P5-250/EA/SVB |
| Ürün tipi | Ana şalter / acil durdurma şalteri |
| Anma akımı | 250A |
| Kutup sayısı | 3 |
| Montaj şekli | Ön montaj, 4 delikli sıva üstü montaj |
| Ön yüz koruma sınıfı | IP65 |
| Gövde koruma sınıfı | NEMA 12 |
| Kumanda kolu | Kırmızı döner kol, sarı kilitleme halkası |
| Kilitlenebilir konum | 0 / Kapalı konum |
| Ürün ölçüleri | 150 x 150 x 130 mm |
| Ürün ağırlığı | 1,925 kg |
| Mekanik ömür | 80.000 operasyon |
| Anma darbe dayanım gerilimi | 8 kV AC |
| Koşullu kısa devre akımı | 30 kA |
| Kısa süreli dayanım akımı | 4,6 kA, 1 saniye |
| Kısa devre koruması | 250A gG/gL sigorta |
| Anma kapama kapasitesi | 690V'a kadar 1.700A |
| Terminal kapasitesi | 1 x 185 mm² katı veya çok telli iletken; 1 x 120 mm² ferrüllü esnek iletken; 2 x 70 mm² katı veya çok telli iletken |
| Terminal sıkma torku | 16 Nm |
| İzolasyon | 440V AC'ye kadar güvenli ayırma |
| Standartlar ve uygunluklar | IEC/EN 60947, IEC/EN 60947-3, IEC/EN 60204, UL 508, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Pako Şalterin montajından önce pano kapağında 4 delikli ön montaj ölçüsü ve 150 x 150 mm montaj alanı kontrol edilmelidir. 250A seviyesindeki bağlantılarda kablo kesiti, bara düzeni, pabuç ölçüsü ve pano içi sıcaklık yükselmesi birlikte değerlendirilmelidir. EATON Pako Şalter terminal bağlantıları 16 Nm torkla sıkılmalı, iletken uçları uygun pabuç veya ferrül ile hazırlanmalı ve gevşek bağlantı bırakılmamalıdır.
Bu ürün bir otomatik sigorta değildir ve aşırı akım oluştuğunda kendiliğinden açma yapmaz. Pako Şalter uygulamasında kısa devre koruması için projeye uygun 250A gG/gL sigorta veya ilgili üst koruma düzeni kullanılmalı, enerjisiz çalışma ve kilitleme prosedürleri uygulanmalıdır.
Sıkça Sorulan Sorular
Pako Şalter otomatik sigorta yerine geçer mi?
Hayır. Bu Pako Şalter, devreyi manuel olarak açıp kapatır ve güvenli ayırma sağlar; otomatik aşırı akım koruması sunmaz. Bu nedenle uygun sigorta veya üst koruma elemanıyla birlikte kullanılmalıdır.
Pako Şalter nasıl monte edilir?
Ürün pano kapağına 4 delikli ön montaj yöntemiyle sabitlenir. Montaj sırasında IP65 ön yüz korumasını sürdürecek uygun conta ve pano yüzeyi kullanılmalı, arka tarafta yüksek kesitli kablolar için yeterli bükülme ve bağlantı boşluğu bırakılmalıdır.
Terminal bağlantısında hangi değerlere dikkat edilmelidir?
Terminal kapasitesi seçilecek iletken veya bakır baraya göre kontrol edilmelidir. Bağlantı vidaları 16 Nm torkla sıkılmalı, fazlar arası açıklıklar ve pano içi ısı dağılımı proje şartlarına uygun olmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Sevkiyat öncesinde EATON 280936 ürün kodu, model bilgisi ve ambalaj bütünlüğü kontrol edilir. Ürün, üretici veya distribütör garanti koşulları kapsamında güvenli paketleme ile stoklarımızdan sevk edilir.
