EATON 280922 PAKO ŞALTER (ACİL STOP) 3X160A
KDV Dahildir.
x
651,60 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 280922 PAKO ŞALTER (ACİL STOP) 3X160A |
| Stok Kodu | 280922 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

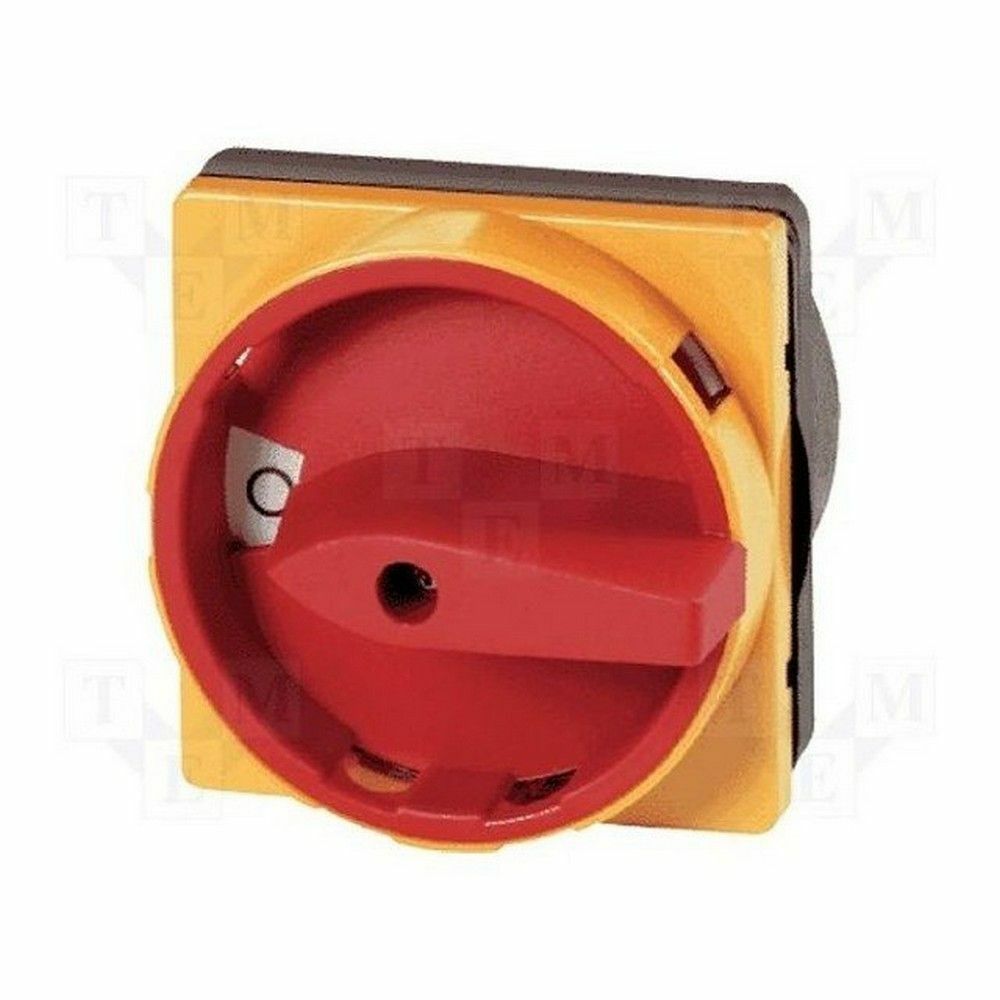

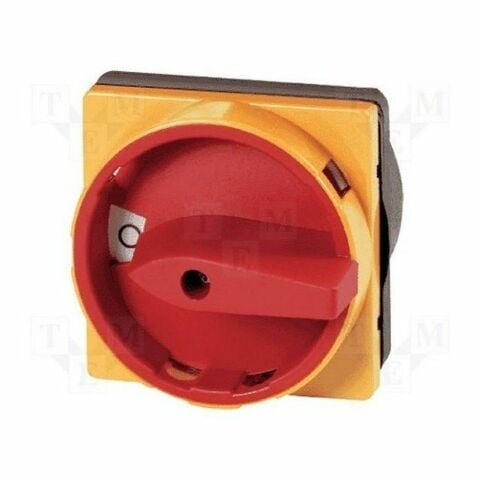

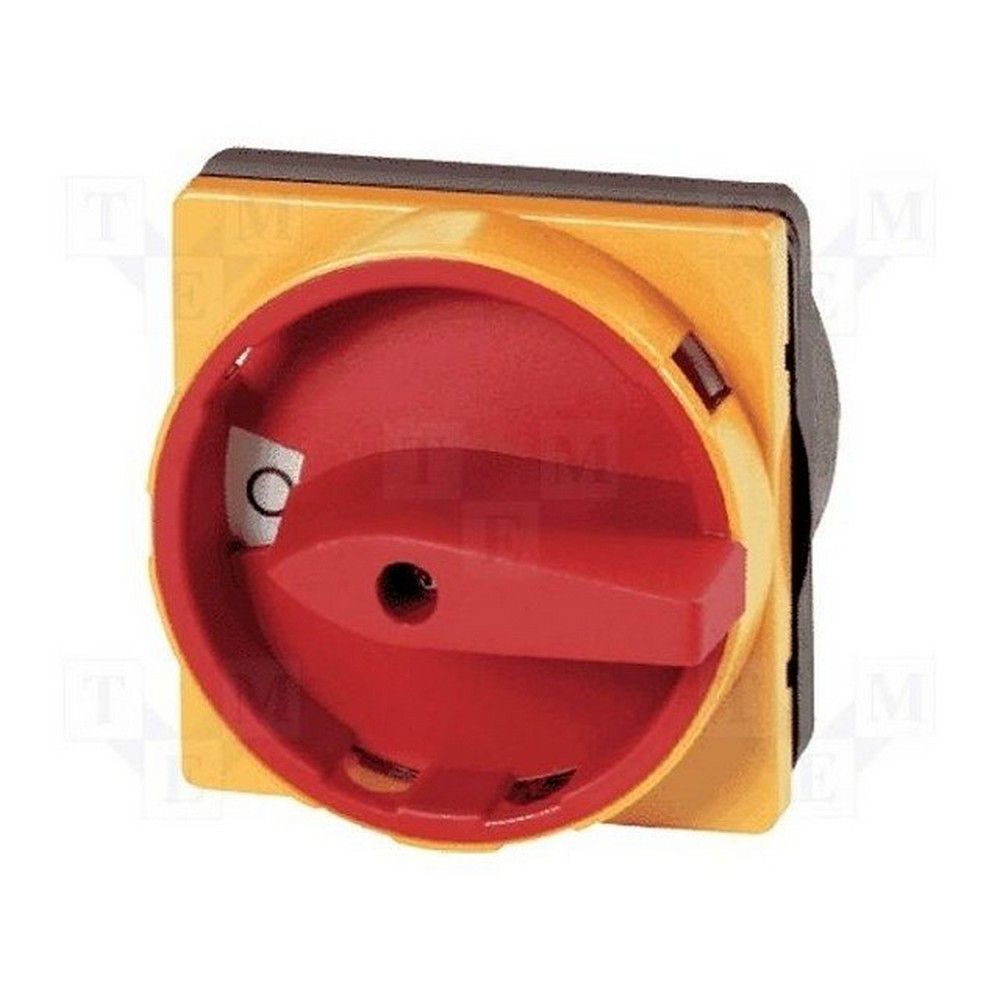

Eaton 280922 P5-160/EA/SVB Pako Şalter, üç fazlı güç devrelerinde acil enerji kesme, ana ayırma ve bakım izolasyonu için tasarlanmış 3 kutuplu bir ana şalterdir. Kırmızı döner kolu ve sarı kilitleme halkası, pano kapağında enerjinin kesildiğini net biçimde gösterir.
160A kesintisiz akım sınıfına sahip bu Pako Şalter; makine kumanda panoları, motor besleme panoları, MCC uygulamaları, pompa-fan sistemleri ve üretim hatlarında güvenli ayırma noktası oluşturur. 0 konumunda asma kilitlenebilmesi, bakım sırasında yetkisiz enerjilendirmeyi azaltmaya yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 3 kutuplu yapı: Üç fazlı güç devrelerinde eş zamanlı ayırma sağlar.
- 690V AC çalışma gerilimi: Endüstriyel alçak gerilim pano projelerine uygundur.
- Kapı kuplajlı döner kumanda: Pako Şalter gövdesi pano içinde kalırken kumanda pano kapağından yapılır.
- IP65 ön yüz koruması: Toz ve su püskürmesine karşı korumalı pano kapısı uygulamalarını destekler.
- 0 konumunda kilitleme: Bakım ve servis süreçlerinde LOTO uygulamalarına uygun kullanım imkânı sunar.
- Yük kategorisine uygun seçim: Pako Şalter, AC-23A 400/415V koşulunda 105A anma çalışma akımıyla değerlendirilmelidir.
Teknik & Donanım Özellikleri
| Marka / Seri | Eaton P5 |
|---|---|
| Ürün kodu | 280922 |
| Model | P5-160/EA/SVB |
| Ürün tipi | Pako Şalter / ana şalter |
| Kutup sayısı | 3 kutup |
| Anma kesintisiz akımı (Iu) | 160A |
| Maksimum çalışma gerilimi (Ue) | 690V AC |
| AC-23A çalışma akımı, 400/415V | 105A |
| AC-3 çalışma gücü, 400V | 45kW |
| AC-23A çalışma gücü, 400V | 55kW |
| Koşullu kısa devre akımı (Iq) | 30kA |
| Kısa süreli dayanım akımı (Icw) | 3kA / 1 saniye |
| Ön yüz koruma derecesi | IP65 |
| Montaj tipi | 4 delikli ön panel, gömme montaj |
| Kumanda tipi | Kapı kuplajlı kırmızı döner kol, sarı kilitleme halkası |
| Terminal kapasitesi | 1 x 95 mm² rijit/çok telli; 1 x 70 mm² yüksüklü esnek iletken |
| Terminal sıkma torku | 14 Nm |
| Mekanik ömür | 100.000 çalışma |
| Çalışma sıcaklığı | -25°C ile +50°C |
| Boyutlar | 130 x 150 x 115 mm |
| Standartlar | CE, IEC/EN 60947-3, IEC/EN 60204 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Pako Şalter montajında 4 delikli ön panel yüzeyinin kapı kuplaj mekanizmasına uygun hizalanması gerekir. Ana devre bağlantılarında iletken kesiti, kablo pabucu/yüksük yapısı ve 14 Nm sıkma torku dikkate alınmalıdır. Ürün kısa devre koruma elemanı değildir; üretici kontak koruması için 160A gG/gL sigorta belirtmektedir. Makine emniyetinde duruş kategorisi, yeniden başlatma önleme veya emniyet rölesi gerekiyorsa bu fonksiyonlar proje risk değerlendirmesine göre ayrıca tasarlanmalıdır.
Sıkça Sorulan Sorular
Pako Şalterin 160A değeri her yük tipinde geçerli midir?
Hayır. 160A değeri kesintisiz akım sınıfıdır. Motorlu ve endüktif yüklerde kullanım kategorisi dikkate alınmalı; AC-23A 400/415V için 105A ve AC-3 400V için 45kW değerleri esas alınmalıdır.
Bu Pako Şalter pano kapısından kumanda edilebilir mi?
Evet. Kapı kuplajlı döner kumandası sayesinde gövde pano içine sabitlenirken kırmızı kol pano kapağından kullanılabilir.
Ürün bakım izolasyonu için uygun mudur?
0 konumunda asma kilit takılabilen mekanizması, bakım ve servis çalışmaları sırasında enerjinin tekrar verilmesini kontrol altına almaya yardımcı olur.
Bağlantı için hangi anahtar kullanılmalıdır?
Terminal vidaları 5 mm alyan anahtar ile sıkılmalı ve önerilen 14 Nm tork aşılmamalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Eaton 280922, mağazamızdan orijinal ambalajı ile adınıza faturalı olarak temin edilir. Projenizde doğru ürün seçimi için model kodu P5-160/EA/SVB, SKU 280922 ve EAN 4015082809225 bilgilerini sipariş öncesinde kontrol etmenizi öneririz.
