Ürün Tanıtımı & Kullanım Alanları

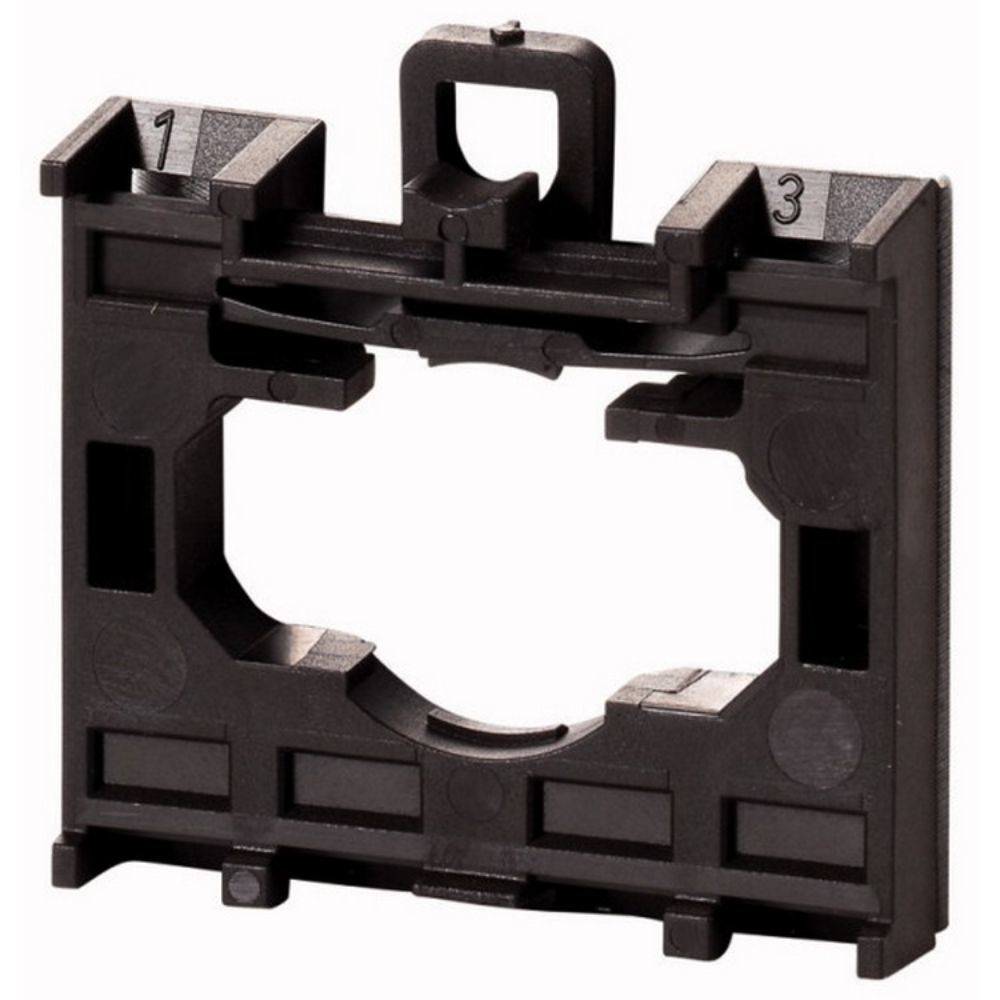

EATON 279437 M22-A4, dört montaj konumuna sahip ön montajlı bir bağlantı aparatıdır. M22 kumanda butonları, joystick kafaları ve dört konumlu seçici elemanların pano kapağı üzerinde düzenli biçimde sabitlenmesi için kullanılır. M22 Bağlantı Aparatı, özellikle makine kumanda panoları, otomasyon sistemleri, üretim hatları, proses kontrol panoları ve elektrikli ekipman kumanda kutularında modüler montaj avantajı sağlar.

Bu M22 Bağlantı Aparatı, uygun kontak elemanları ve kumanda kafalarıyla birlikte kullanıldığında dört ayrı fonksiyonun tek bir kompakt montaj bölgesinde yapılandırılmasına yardımcı olur. Ürün elektriksel bir kontak modülü değildir; mekanik sabitleme ve pano üzerindeki eleman yerleşimi için kullanılır.

Öne Çıkan Üstün Özellikler & Avantajları

• 4 montaj noktası: M22 Bağlantı Aparatı, dört kumanda elemanının düzenli yerleşimini destekler.
• Ön montaj yapısı: Pano kapağının ön yüzünden hızlı ve kontrollü sabitleme yapılabilir.
• 22 mm M22 uyumluluğu: Standart M22 kumanda elemanlarıyla mekanik entegrasyon sağlar.
• Modüler kullanım: Joystick, dört konumlu buton ve uygun kontak elemanlarıyla farklı kumanda fonksiyonları oluşturulabilir.
• Kompakt ölçüler: 43 mm genişlik, 45 mm yükseklik ve 10 mm derinlik ile pano yerleşimini kolaylaştırır.
• Geniş çalışma aralığı: -25 °C ile +70 °C arasındaki ortam koşullarında kullanım için tasarlanmıştır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce pano kapağındaki delik çapını ve kullanılacak kumanda elemanlarının M22 standardına uygunluğunu kontrol edin. M22 Bağlantı Aparatı pano kapağının ön yüzüne yerleştirilmeli, kumanda kafaları ve kontak elemanları ürün kombinasyonuna göre sıralanmalıdır. Aparatın mekanik sabitlemesi tamamlandıktan sonra kontak bağlantıları ilgili elemanın bağlantı şemasına göre yapılmalı; kablo güzergâhı, terminal sıkılığı ve pano içi izolasyon mesafeleri kontrol edilmelidir.

Sıkça Sorulan Sorular

EATON 279437 M22 Bağlantı Aparatı kaç eleman için kullanılır?

Ürün dört montaj konumuna sahiptir ve uyumlu dört kumanda veya kontak elemanının yapılandırılmasına olanak verir.

EATON 279437 hangi kumanda elemanlarıyla uyumludur?

M22-WJ4, M22-WRJ4, M22-D4 serileri ve uyumlu M22 kontak elemanlarıyla kullanılabilir. Sipariş öncesinde kullanılacak bileşen kodlarının birlikte kontrol edilmesi önerilir.

Ürün elektriksel bağlantı veya kontak içerir mi?

Hayır. Ürün mekanik montaj ve sabitleme aparatıdır. Elektriksel fonksiyon için uygun M22 kontak elemanları ayrıca seçilmelidir.

Montaj sırasında nelere dikkat edilmelidir?

Pano deliği 22 mm M22 ölçüsüne uygun hazırlanmalı, aparat ön yüzden sabitlenmeli ve kumanda elemanlarının mekanik uyumu kontrol edilmelidir.
