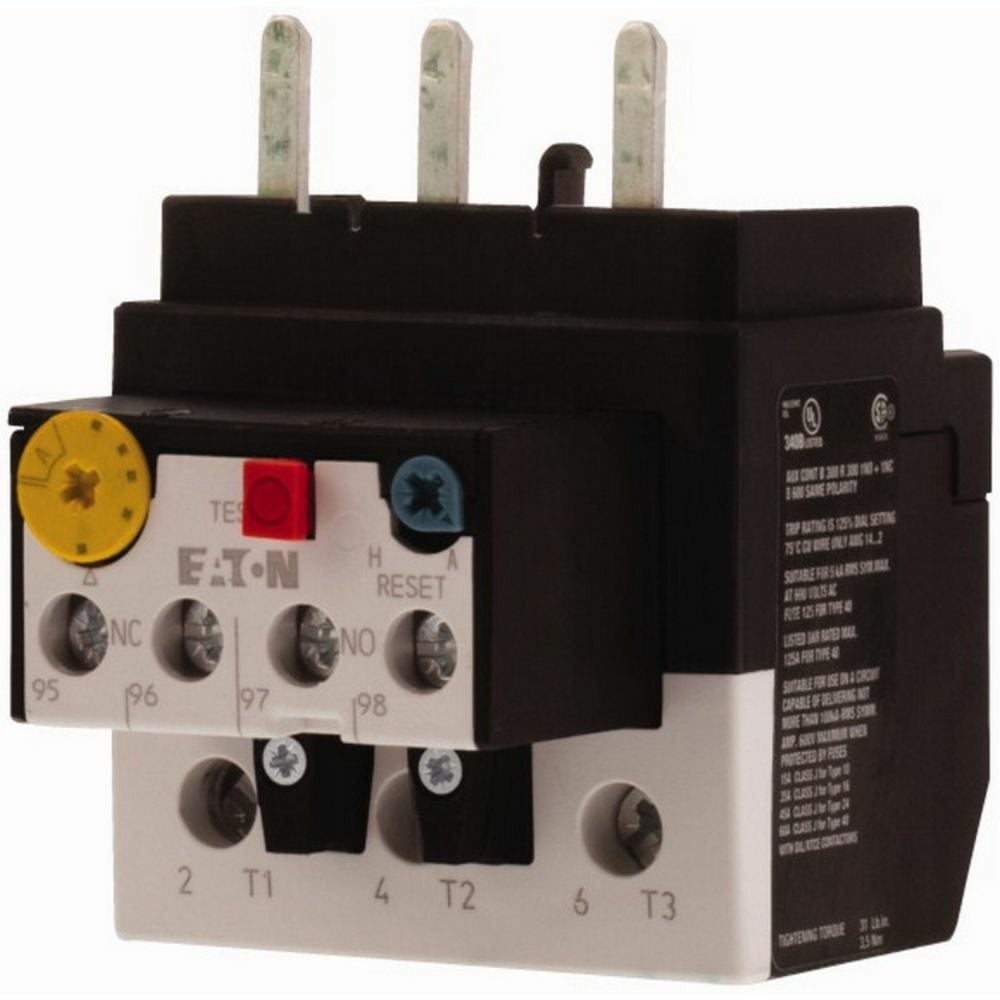

EATON 278460 TERMİK RÖLE (ZB65) 57-65A (DILM40-72 İÇİN)
KDV Dahildir.
x
270,82 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278460 TERMİK RÖLE (ZB65) 57-65A (DILM40-72 İÇİN) |
| Stok Kodu | 278460 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278460 Termik Röle, üç fazlı motorların aşırı yüklenmeye ve faz kaybı kaynaklı termik zorlanmalara karşı korunması için kullanılan ZB65-65 sınıfı bir motor koruma cihazıdır. Ürün, DILM40, DILM50, DILM65 ve DILM72 kontaktörlerin yük tarafına doğrudan monte edilerek motor yol verme devresini tamamlar. Makine panoları, pompa ve fan sistemleri, kompresör kumandaları, konveyör hatları, HVAC uygulamaları ve endüstriyel otomasyon panolarında tercih edilir.
Bu Termik Röle, üretici teknik kaydında 50-65A ayar aralığıyla tanımlanmıştır. Bazı ticari kayıtlarda 57-65A ifadesi kullanılabilse de seçim sırasında 278460 ve ZB65-65 model kodları ile üretici tarafından verilen 50-65A aralık esas alınmalıdır. Kompakt gövde yapısı, manuel veya otomatik reset seçeneği ve yardımcı kontakları sayesinde motor kumanda devrelerinde güvenilir işletme olanağı sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- Termik Röle sınıfı: Class 10A açma karakteristiğiyle motorun aşırı yük durumlarında uygun koruma sağlar.
- Akım ayar aralığı: 50-65A aralığında ayarlanabilir yapı, motor etiket akımına göre hassas ayar yapılmasına imkân verir.
- Kontaktör uyumluluğu: DILM40, DILM50, DILM65 ve DILM72 kontaktörlerle doğrudan montaja uygundur.
- Kontak yapısı: 1NO ve 1NC yardımcı kontak, kontaktör bırakma ve arıza sinyalleme devrelerinde kullanılabilir.
- Koruma fonksiyonları: Faz kaybı hassasiyeti, test veya kapatma butonu, trip-free açma ve sıcaklık kompanzasyonu özellikleri sunar.
- Reset seçeneği: Uygulamaya göre manuel butonla veya otomatik reset modunda işletilebilir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Termik Röle |
| Marka | EATON |
| Ürün kodu | 278460 |
| Model | ZB65-65 |
| Ayar aralığı | 50-65A |
| Açma sınıfı | Class 10A |
| Montaj tipi | Kontaktöre doğrudan montaj |
| Uyumlu kontaktörler | DILM40, DILM50, DILM65, DILM72 |
| Yardımcı kontaklar | 1NO + 1NC |
| Azami anma çalışma gerilimi | 690V AC |
| Koruma sınıfı | IP00 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Ölçüler | 88 x 75 x 60 mm |
| Ağırlık | 0,23 kg |
| Ana devre terminal torku | 3,5 Nm |
| Kumanda devresi terminal torku | 1,2 Nm |
| Yüksüklü esnek ana iletken kapasitesi | 1 x 1-25 mm² |
| Tek damarlı ana iletken kapasitesi | 1 x 1-16 mm² |
| SCCR temel kısa devre dayanımı | 10 kA |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, VDE 0660, CE, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle, uyumlu kontaktörün yük tarafına üretici bağlantı şemasına göre doğrudan oturtulmalı ve motorun etiket üzerindeki tam yük akımına göre ayarlanmalıdır. Ana devre iletkenleri uygun kesitte seçilmeli, klemensler 3,5 Nm torkla sıkılmalı ve kumanda bağlantıları 1,2 Nm tork değerinde sabitlenmelidir. IP00 gövde nedeniyle cihaz kapalı pano içinde kullanılmalı, pano içi sıcaklık ve ısı dağılımı hesaplanmalı, kısa devre koruması ise kontaktör ve sistem koordinasyon değerlerine göre ayrıca tasarlanmalıdır.
Sıkça Sorulan Sorular
EATON 278460 Termik Röle hangi akım aralığında ayarlanır?
Bu Termik Röle, üretici verisine göre 50-65A aralığında ayarlanır ve Class 10A açma sınıfına sahiptir. Motorun nominal akımı, ayar düğmesinde etiket değerine uygun şekilde seçilmelidir.
Termik Röle hangi kontaktörlerle kullanılır?
Ürün, DILM40, DILM50, DILM65 ve DILM72 kontaktörlerle doğrudan montaja uygundur. Farklı kontaktör gövdeleriyle kullanım öncesinde mekanik ve elektriksel uyumluluk mutlaka kontrol edilmelidir.
Termik Röle montajında hangi bağlantı değerleri dikkate alınmalıdır?
Ana devre bağlantılarında uygun kablo kesiti, 3,5 Nm terminal torku ve doğru sıyırma boyu kullanılmalıdır. Kumanda devresi klemenslerinde 1,2 Nm tork uygulanmalı, gevşek bağlantı ve aşırı ısınma riskine karşı devreye alma öncesi kontrol yapılmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Sipariş hazırlığında ürün kodu 278460, model ZB65-65 ve ambalaj bilgileri kontrol edilir; garanti süreci üretici veya distribütör garanti koşullarına göre yürütülür.
