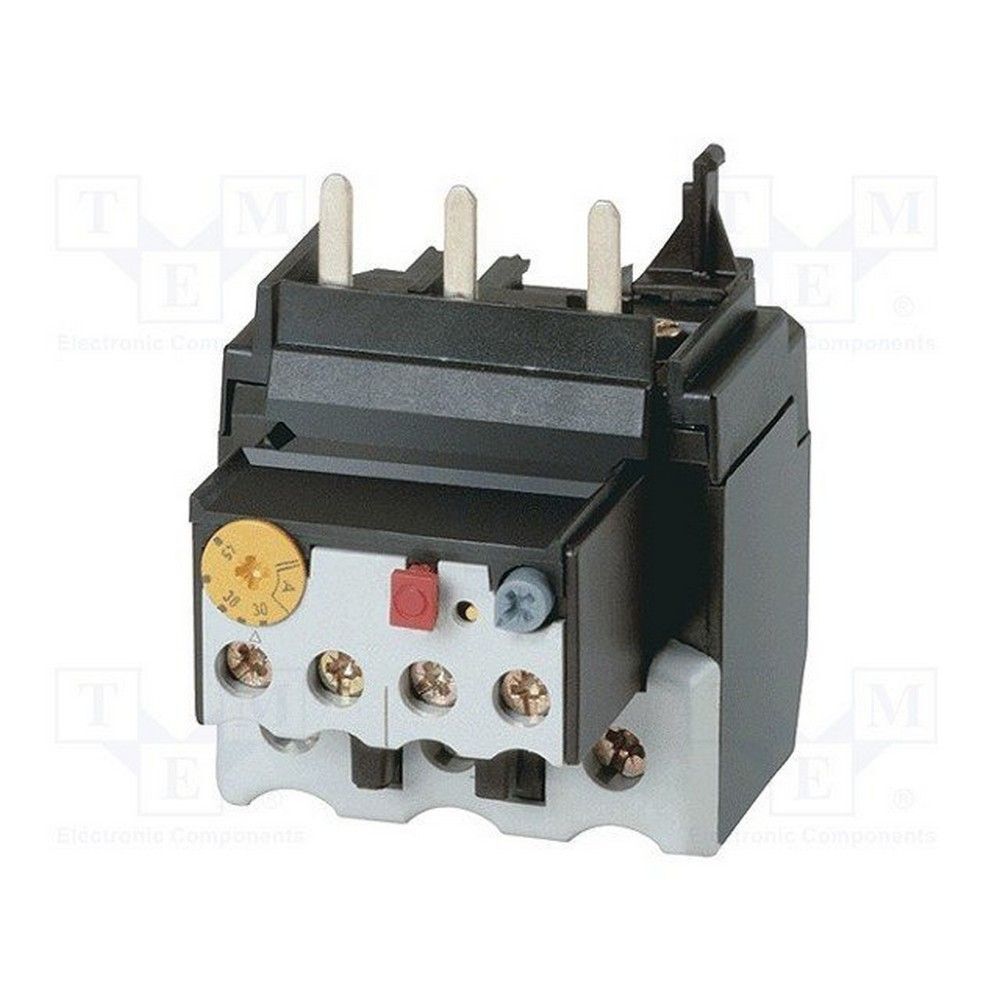

EATON 278459 TERMİK RÖLE (ZB65) 40-57A (DILM40-72 İÇİN)
KDV Dahildir.
x
270,22 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278459 TERMİK RÖLE (ZB65) 40-57A (DILM40-72 İÇİN) |
| Stok Kodu | 278459 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278459 ZB65-57 Termik Röle, 40-57A ayar aralığıyla DILM40-72 kontaktör grubu üzerinden çalışan üç fazlı motorların aşırı yüklenmeye karşı korunması için kullanılır. Motor kumanda panoları, pompa sistemleri, fanlar, kompresörler, konveyörler ve endüstriyel makine devrelerinde güvenilir bir koruma katmanı oluşturur.
Bu Termik Röle, motorun uzun süreli aşırı akım çekmesi veya fazlardan birinin kaybolması durumunda kontaktör kumanda devresini açarak motorun aşırı ısınmasını önlemeye yardımcı olur. Ürün doğrudan kontaktöre monte edilir ve DILM40, DILM50, DILM65 ve DILM72 kontaktörlerle uyumlu çalışır.
Öne Çıkan Üstün Özellikler & Avantajları
- 40-57A ayarlanabilir akım sahası sayesinde motor etiket akımına uygun hassas koruma ayarı yapılabilir.
- Class 10A açma sınıfı, standart motor yol verme uygulamalarında dengeli termik tepki sunar.
- 1NA+1NK yardımcı kontak yapısı, arıza sinyali, kilitleme ve PLC kumanda devrelerinde kullanılabilir.
- Termik Röle, faz kaybına duyarlı koruma özelliğiyle üç fazlı motorlarda güvenliği artırır.
- Manuel veya otomatik reset seçeneği, bakım ve devreye alma senaryolarına uyum sağlar.
- Doğrudan montaj yapısı, pano içindeki kablo ve montaj alanının verimli kullanılmasına yardımcı olur.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Termik Röle |
| Marka | EATON |
| Katalog numarası | 278459 |
| Model kodu | ZB65-57 |
| EAN | 4015082784591 |
| Akım ayar aralığı | 40-57A |
| Maksimum çalışma gerilimi | 690V AC |
| Açma sınıfı | Class 10A, IEC/EN 60947-4-1 |
| Yardımcı kontaklar | 1NA + 1NK |
| Montaj tipi | Doğrudan montaj |
| Uyumlu kontaktör grubu | DILM40-DILM72 |
| Koruma sınıfı | IP00 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Boyutlar | 88 x 60 x 75 mm |
| Ağırlık | 0,23 kg |
| Ana devre klemens torku | 3,5 Nm |
| Yardımcı devre klemens torku | 1,2 Nm |
| Ana kablo kapasitesi | 1 x 16-25 mm² çok telli |
| Yardımcı devre kablo kapasitesi | 0,75-2,5 mm² yüksüklü esnek kablo |
| Anma darbe dayanım gerilimi | 6kV AC; yardımcı ve kumanda devrelerinde 4kV |
| Temel SCCR değeri | 10kA, UL/CSA koşullarında |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, UL 60947-4-1, VDE 0660, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarı, motor etiketindeki anma akımı esas alınarak yapılmalı ve gereksiz yüksek bir değere ayarlanmamalıdır. Ana devre klemensleri 3,5 Nm, yardımcı kontak klemensleri 1,2 Nm torkla sıkılmalı; kablo kesiti, yüksük kullanımı ve pano içi sıcaklık dikkate alınmalıdır. IP00 gövde nedeniyle ürün mutlaka uygun bir elektrik panosu içinde kullanılmalı, kısa devre koruması için ayrıca uygun sigorta veya devre kesici seçilmelidir.
Sıkça Sorulan Sorular
Termik Röle hangi kontaktörlerle uyumludur?
Bu Termik Röle, DILM40-DILM72 kontaktör grubuna doğrudan monte edilir. Sipariş öncesinde kontaktör modelinin ve motor anma akımının kontrol edilmesi önerilir.
40-57A ayar aralığı hangi motorlarda kullanılabilir?
Motorun etiket anma akımı 40-57A aralığında olan uygulamalarda kullanılabilir. Ayar değeri motorun gerçek çalışma akımına göre belirlenmelidir.
Termik koruma kısa devre koruması sağlar mı?
Termik Röle, aşırı yük ve faz kaybı koruması sağlar; kısa devreye karşı koruma için devreye ayrıca uygun sigorta veya devre kesici eklenmelidir.
