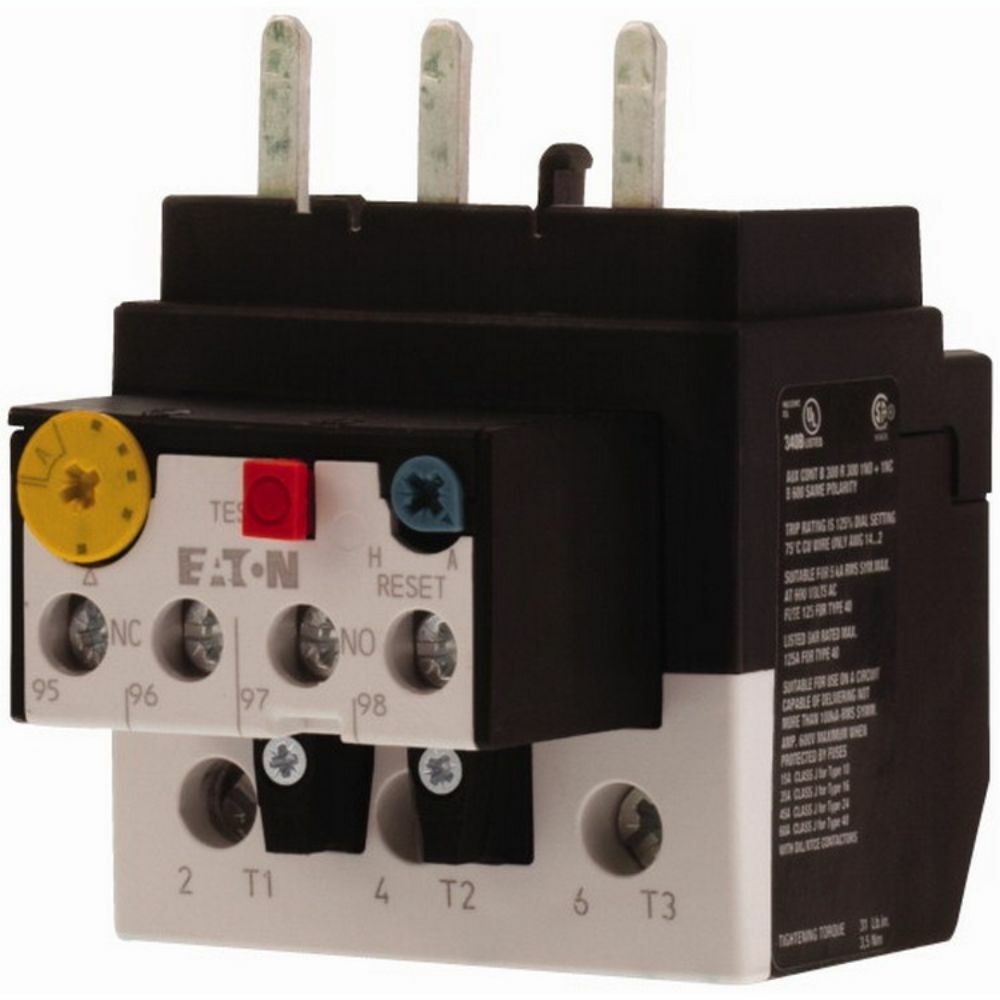

EATON 278458 TERMİK RÖLE (ZB65) 24-40A (DILM40-72 İÇİN)
KDV Dahildir.
x
210,54 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278458 TERMİK RÖLE (ZB65) 24-40A (DILM40-72 İÇİN) |
| Stok Kodu | 278458 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278458 ZB65-40, üç fazlı motor devrelerinde aşırı yüklenmeye karşı kullanılan bimetal Termik Röle modelidir. 24-40A ayar aralığı sayesinde motor etiket akımına göre hassas koruma ayarı yapılabilir.
Bu Termik Röle, DILM40, DILM50, DILM65 ve DILM72 güç kontaktörlerine doğrudan monte edilir. Makine kumanda panoları, pompa ve fan sistemleri, kompresörler, konveyörler ve endüstriyel motor yol verme devrelerinde motorun aşırı ısınma riskini azaltmak amacıyla tercih edilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 24-40A ayar sahası ile farklı motor nominal akımlarına uyum sağlar.
- Class 10A açma sınıfı, standart motor koruma uygulamalarında dengeli tepki sunar.
- Faz kaybına ve faz asimetrisine duyarlı yapı, üç fazlı motor güvenliğini destekler.
- 1NA+1NK yardımcı kontak yapısı, kumanda ve arıza sinyalizasyonu için kullanılabilir.
- Manuel veya otomatik reset seçeneği, pano işletme senaryosuna göre yapılandırılabilir.
- DILM40-DILM72 kontaktörlere doğrudan montaj, pano içi kablolama ve mekanik yerleşimi kolaylaştırır.
Teknik & Donanım Özellikleri
| Ürün tipi | Bimetal Termik Röle |
|---|---|
| Marka / Model | EATON ZB65-40 |
| Ürün kodu | 278458 |
| Akım ayar aralığı | 24-40A |
| Uyumlu kontaktörler | DILM40, DILM50, DILM65, DILM72 |
| Yardımcı kontaklar | 1NA + 1NK |
| Açma sınıfı | Class 10A |
| Montaj tipi | Kontaktör üzerine doğrudan montaj |
| Koruma sınıfı | IP00 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Ölçüler | 88 x 75 x 60 mm |
| Ağırlık | 0,22 kg |
| Ana devre klemens vidası | M6 |
| Ana devre sıkma torku | 3,5 Nm |
| Kumanda devresi klemens vidası | M3.5 |
| Kumanda devresi sıkma torku | 1,2 Nm |
| Ana devre kablo kapasitesi | 1 x 1-16 mm² solid, 1 x 1-25 mm² ferüllü |
| Yalıtım gerilimi | 690V AC ana devre |
| Darbe dayanım gerilimi | 6 kV ana devre, 4 kV yardımcı devre |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajından önce kontaktör gövdesinin ZB65 sınıfıyla uyumlu olduğu kontrol edilmelidir. Akım ayarı motor etiketindeki nominal akıma göre yapılmalı, ayar değeri gereksiz şekilde yükseltilmemelidir. Ana devre klemensleri 3,5 Nm, kumanda devresi klemensleri 1,2 Nm torkla sıkılmalı; kablo kesitleri ve sıyırma boyları üretici değerlerine uygun seçilmelidir. Termik Röle kısa devre koruması sağlamadığından üst devrede uygun sigorta veya devre kesici kullanılmalıdır.
Sıkça Sorulan Sorular
EATON 278458 Termik Röle hangi akım aralığında ayarlanabilir?
EATON ZB65-40 modeli 24-40A arasında ayarlanabilir. Ayar değeri motor etiketindeki nominal çalışma akımına göre belirlenmelidir.
Bu ürün hangi kontaktörlerle uyumludur?
DILM40, DILM50, DILM65 ve DILM72 güç kontaktörleriyle doğrudan montaj uyumu sunar.
Montaj ve bağlantı özellikleri nelerdir?
Ürün kontaktör üzerine doğrudan monte edilir. Ana devre için M6 terminaller ve 3,5 Nm, kumanda devresi için M3.5 terminaller ve 1,2 Nm sıkma torku kullanılır.
Ürün orijinal mi ve garanti süreci nasıldır?
Termik Röle, mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Garanti süreci üretici ve distribütör koşulları kapsamında yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürünlerimiz orijinal ambalajı, ürün kodu ve barkod bilgileriyle kontrol edilerek hazırlanır. EATON 278458 Termik Röle, mağazamızdan adınıza faturalı şekilde sevk edilir ve stok durumuna göre hızlı teslimat sürecine alınır.
