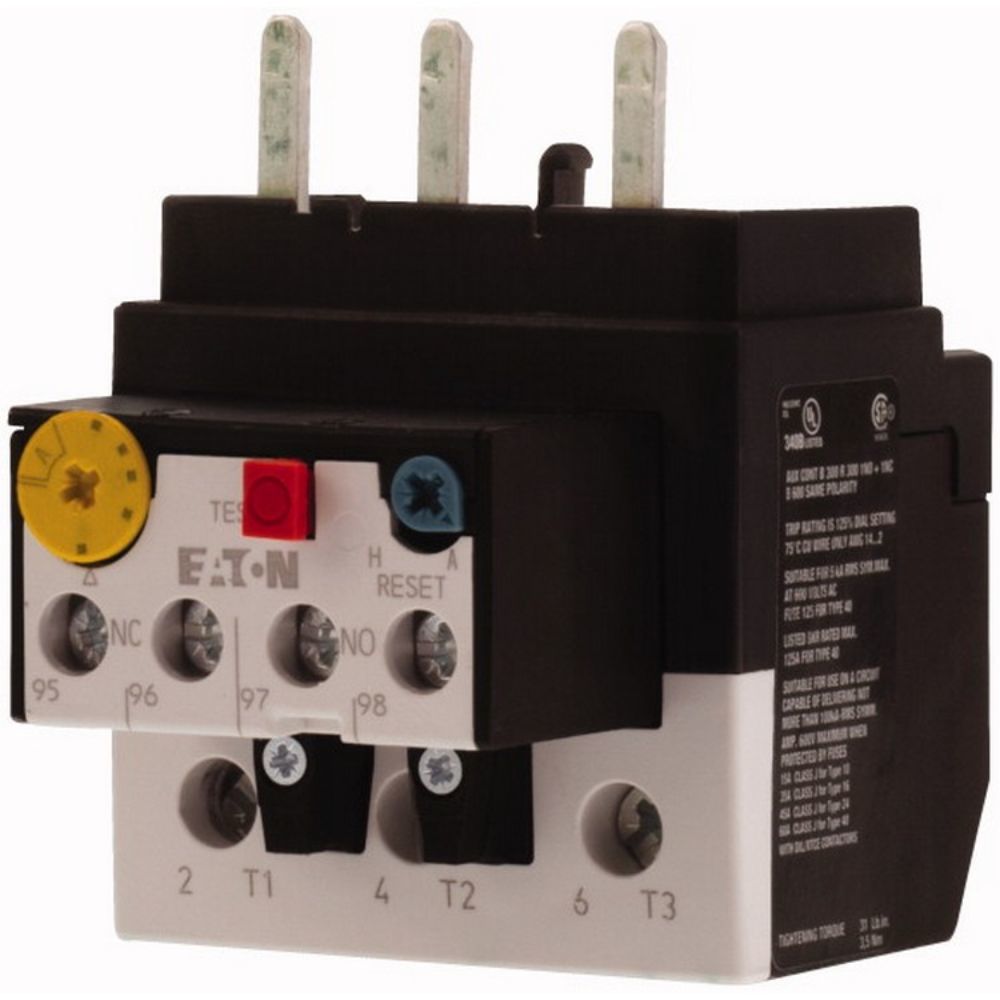

EATON ZB65-24 TERMİK RÖLE (ZB65) 16-24A (DILM40-72 İÇİN)
KDV Dahildir.
x
181,57 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB65-24 TERMİK RÖLE (ZB65) 16-24A (DILM40-72 İÇİN) |
| Stok Kodu | 278457 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON ZB65-24 Termik Röle, 16-24A aralığındaki üç fazlı motorların aşırı yük ve faz kaybı koşullarına karşı korunması için tasarlanmıştır. Ürün, DILM40, DILM50, DILM65 ve DILM72 kontaktörlerle doğrudan montajlı motor kumanda devrelerinde kullanılır.
Bu Termik Röle; pompa, fan, kompresör, konveyör, makine otomasyonu ve endüstriyel motor kontrol panolarında güvenilir bir koruma katmanı oluşturur. Class 10A açma karakteristiği, motorun aşırı akım altında kontrollü şekilde devreden çıkarılmasına yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 16-24A ayar aralığı ile farklı motor etiket akımlarına uyarlanabilir.
- Class 10A karakteristiği, standart motor yol verme uygulamaları için uygundur.
- 1NO+1NC yardımcı kontak yapısı, açma bilgisinin kumanda ve sinyal devresine aktarılmasını sağlar.
- Doğrudan montajlı Termik Röle yapısı, kontaktörle kompakt pano yerleşimi sunar.
- Manuel veya otomatik reset seçimi ve test/kapatma butonu saha işletmesini kolaylaştırır.
- IEC/EN 60947-4-1, UL, CSA ve VDE standartlarıyla uyumlu ürün yapısına sahiptir.
Teknik & Donanım Özellikleri
| Marka | EATON |
| Model | ZB65-24 |
| Katalog numarası | 278457 |
| Barkod | 4015082784577 |
| Akım ayar aralığı | 16-24A |
| Açma sınıfı | Class 10A |
| Yardımcı kontaklar | 1NO + 1NC |
| Maksimum anma çalışma gerilimi | 690V AC |
| Montaj tipi | Kontaktör üzerine doğrudan montaj |
| Koruma sınıfı | IP00 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Ölçüler | 88 x 75 x 60 mm |
| Ağırlık | 0,22 kg |
| Ana devre bağlantısı | Vidalı bağlantı, M6 |
| Kumanda devresi bağlantısı | M3.5 vida terminali |
| Ana devre sıkma torku | 3,5 Nm |
| Kumanda devresi sıkma torku | 1,2 Nm |
| Kısa devre koordinasyonu | 63A gG/gL Type 1; 50A gG/gL Type 2 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarı, motor etiketinde belirtilen sürekli çalışma akımına göre yapılmalıdır; ayar değeri gelişigüzel yükseltilmemelidir. Ana devre bağlantılarında uygun kablo kesiti kullanılmalı, terminaller üretici tork değerleriyle sıkılmalı ve ürün IP00 olduğu için kapalı pano içinde konumlandırılmalıdır. Kısa devre koruması ayrıca uygun sigorta ve koordinasyon değerleriyle projelendirilmelidir.
Sıkça Sorulan Sorular
Akım ayar aralığı nedir?
Termik Röle 16-24A arasında ayarlanabilir ve motor etiket akımına göre devreye alınmalıdır.
Hangi kontaktörlerle kullanılır?
DILM40, DILM50, DILM65 ve DILM72 kontaktörlerle doğrudan montaj için uygundur.
Bağlantı torkları nelerdir?
Ana devre terminalleri için 3,5 Nm, kumanda devresi terminalleri için 1,2 Nm sıkma torku uygulanmalıdır.
