Ürün Tanıtımı & Kullanım Alanları

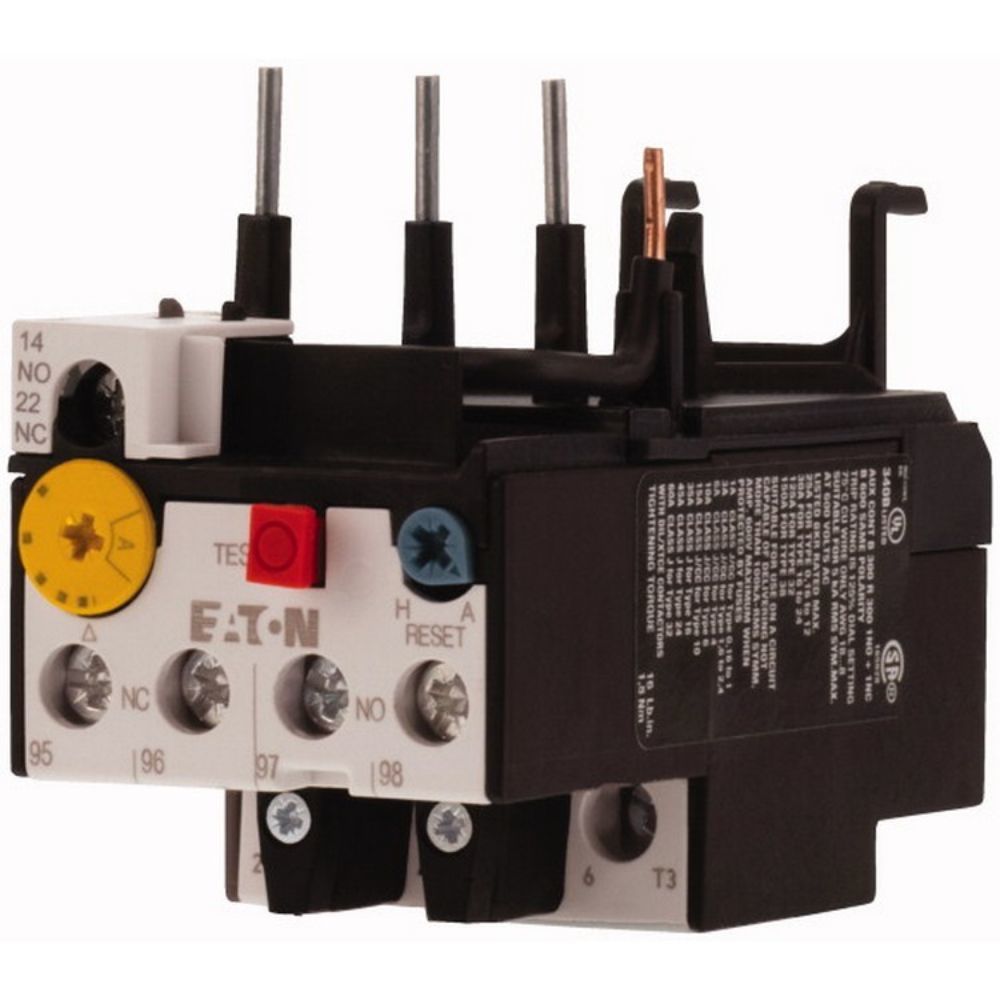

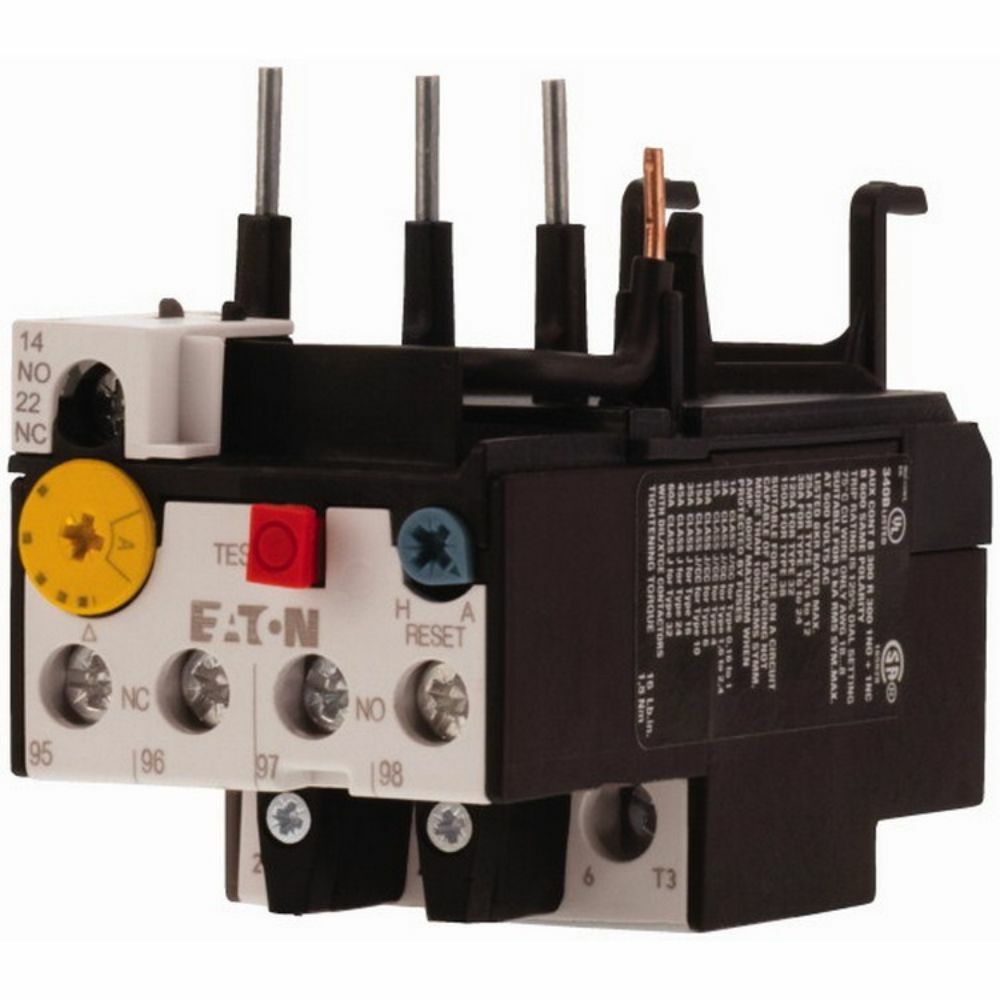

Eaton Termik Röle, üç fazlı motorların aşırı yük ve faz kaybı durumlarına karşı korunması için kullanılan bimetal termik koruma elemanıdır. ZB32-24 modeli 16-24 A ayar aralığıyla pano tipi motor yol verme devrelerinde, pompa panolarında, fan ve kompresör kumandalarında, konveyör sistemlerinde ve endüstriyel makine panolarında tercih edilir.

Bu Eaton Termik Röle, DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj için tasarlanmıştır. Kompakt gövde yapısı, kontaktörle birlikte daha düzenli pano yerleşimi sağlarken faz kaybına duyarlı koruma fonksiyonu motorun eksik faz koşulunda çalışmaya devam etmesini önlemeye yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• Eaton Termik Röle, 16-24 A arasında ayarlanabilir akım sahasıyla motor etiket akımına göre hassas koruma ayarı yapılmasını sağlar.
• Class 10A açma sınıfı, standart motor uygulamalarında aşırı yük açma davranışı sunar.
• 1NA+1NK yardımcı kontak yapısı, kumanda devresinde açma ve arıza sinyali takibine olanak verir.
• Manuel veya otomatik reset seçimi, farklı işletme ve bakım senaryolarına uyum sağlar.
• Test-off butonu, devreye alma ve bakım sırasında fonksiyon kontrolünü kolaylaştırır.
• IP20 koruma derecesi, cihazın kapalı elektrik panoları içinde kullanılmasına uygundur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Eaton Termik Röle montajından önce enerji tamamen kesilmeli ve kontaktör ile röle bağlantıları kontrol edilmelidir. T1-T2-T3 güç terminallerinde uygun iletken kesiti kullanılmalı, güç terminal vidaları 1,8 Nm torkla sıkılmalı ve 95-96 ile 97-98 yardımcı kontakları kumanda şemasına göre bağlanmalıdır. Yardımcı kontak terminallerinde 0,8-1,2 Nm tork aralığına uyulması önerilir. Termik ayarı motor etiketindeki anma akımına göre yapılmalı; kısa devre koruması için uygun üst devre koruma elemanı ayrıca seçilmelidir. Otomatik reset konumu, arıza sonrası istenmeyen yeniden çalışmaya yol açabileceğinden yalnızca güvenli kontrol senaryolarında kullanılmalıdır.

Sıkça Sorulan Sorular

Eaton Termik Röle hangi kontaktörlerle uyumludur?

ZB32-24 modeli DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj uyumluluğuna sahiptir.

Ayar akım aralığı ve açma sınıfı nedir?

Akım ayar aralığı 16-24 A, açma sınıfı ise Class 10A'dır. Ayar değeri motorun etiket akımına göre belirlenmelidir.

Bağlantı ve reset seçimi nasıl yapılır?

95-96 normalde kapalı, 97-98 normalde açık yardımcı kontak olarak kullanılır. Reset seçimi, manuel veya otomatik çalışma senaryosuna göre yapılır.

Ürün orijinal mi ve nasıl sevk edilir?

Ürün orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Eaton Termik Röle, mağazamızdan model kodu ve ürün etiketi kontrol edilerek temin edilir. Orijinal ambalaj, faturalı teslimat ve üretici veya distribütör garanti süreçleriyle birlikte gönderilir. Sipariş öncesinde motor akımı, kullanılan kontaktör modeli ve pano montaj yöntemi teknik ekibimiz tarafından kontrol edilebilir.
