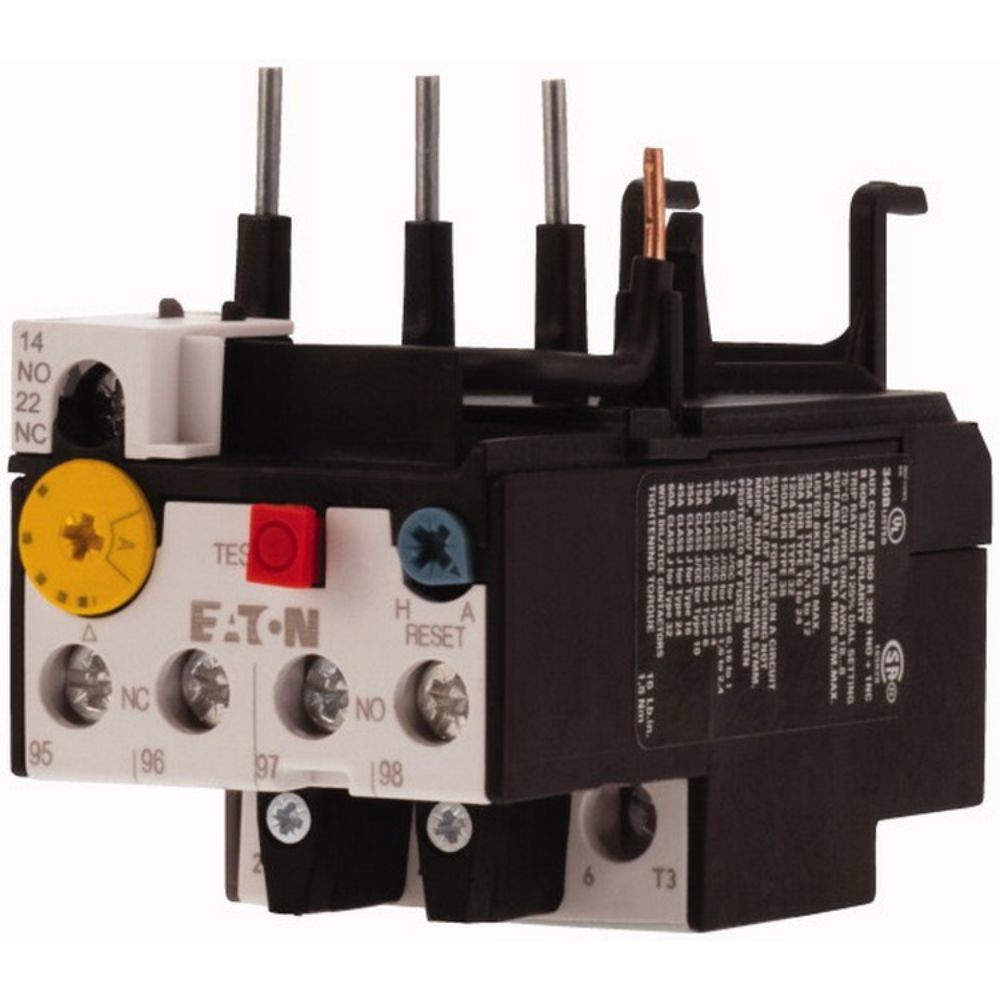

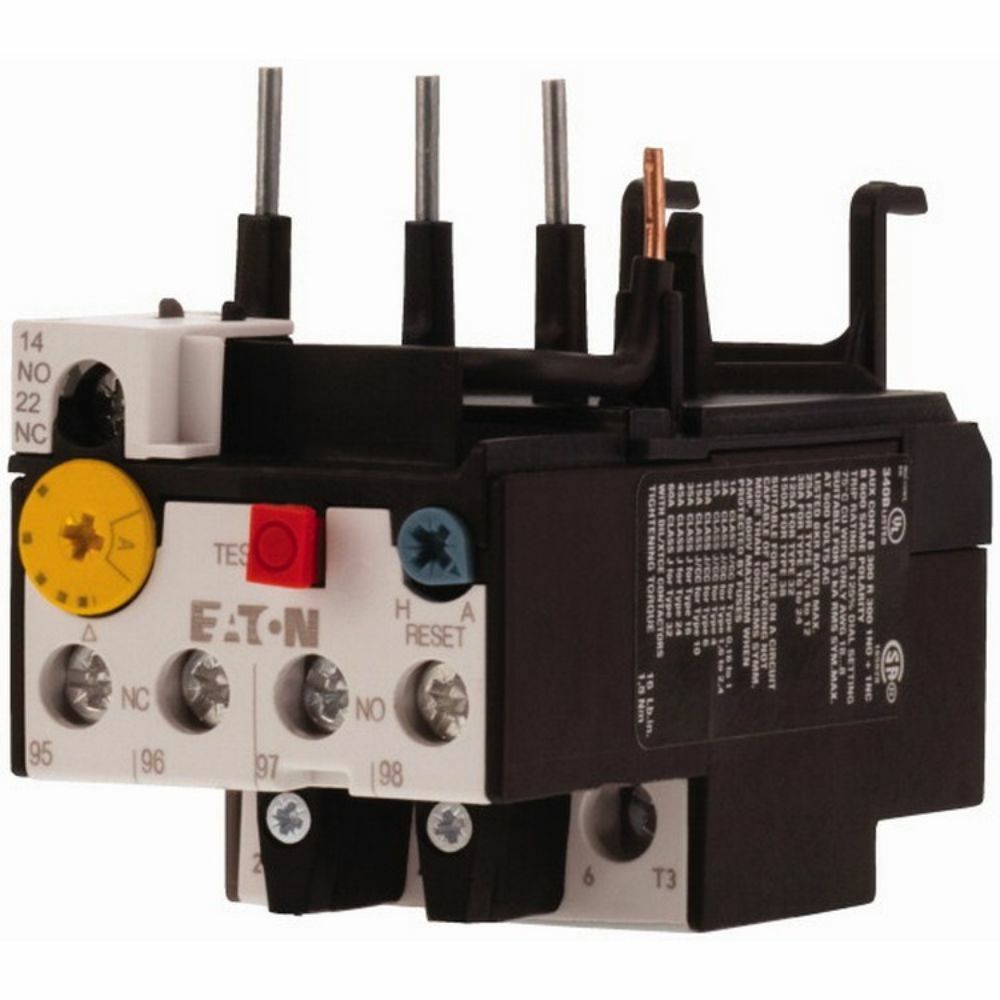

EATON ZB32-16 TERMİK RÖLE (ZB32) 10-16A (DILM17-38 İÇİN)
KDV Dahildir.
x
98,89 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB32-16 TERMİK RÖLE (ZB32) 10-16A (DILM17-38 İÇİN) |
| Stok Kodu | 278452 |
| Marka | EATON |
Ürün Detayı
Eaton Termik Röle: Ürün Tanıtımı & Kullanım Alanları
EATON ZB32-16 Termik Röle, üç fazlı motor devrelerinde aşırı yüklenmeye ve faz kaybına karşı koruma sağlamak üzere geliştirilmiştir. 10-16A ayar aralığı sayesinde motorun etiket akımına uygun hassas bir koruma seviyesi seçilebilir. Ürün, DILM17, DILM25, DILM32 ve DILM38 kontaktörlerin çıkışına doğrudan monte edilir.
Bu Termik Röle; endüstriyel otomasyon panoları, pompa ve fan kumanda panoları, kompresör sistemleri, makine kontrol panoları ve motor yol verme devrelerinde kullanıma uygundur. Class 10A açma karakteristiği, standart motor kalkış süreleri bulunan uygulamalarda dengeli koruma sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- Termik Röle ayarı 10-16A arasında yapılabilir.
- 1NO+1NC yardımcı kontak yapısı, alarm ve kumanda devrelerine bağlantı olanağı sunar.
- Faz kaybı hassasiyeti, üç fazlı motorlarda dengesiz çalışma riskini azaltır.
- Manuel veya otomatik reset seçimi, bakım ve işletme senaryolarına uyum sağlar.
- Test/kapatma butonu, devre kontrolü ve devre dışı bırakma işlemlerini kolaylaştırır.
- IP20 koruma sınıfı ve parmak temasına karşı ön yüz koruması pano içi kullanım için uygundur.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle |
|---|---|
| Marka / model | EATON ZB32-16 |
| Katalog numarası | 278452 |
| EAN | 4015082784522 |
| Ayar aralığı | 10-16A |
| Açma sınıfı | Class 10A |
| Yardımcı kontaklar | 1NO + 1NC |
| Montaj | DILM17-DILM38 kontaktörlere doğrudan montaj |
| Anma çalışma gerilimi | Maksimum 690V AC |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 °C ile +55 °C; kapalı gövdede maksimum +40 °C |
| Ölçüler | 96 x 67 x 45 mm |
| Ağırlık | 0,146 kg |
| Ana devre terminal kapasitesi | Katı iletken 1-6 mm²; yüksüklü esnek iletken 1-4 mm² |
| Kumanda devresi terminal kapasitesi | Katı iletken 0,75-4 mm²; yüksüklü esnek iletken 0,75-2,5 mm² |
| Sıkma torku | Ana devre 1,8 Nm; kumanda devresi 1,2 Nm |
| Kısa devre koordinasyonu | Type 1: 63A gG/gL; Type 2: 35A gG/gL |
| SCCR | 600V AC uygulamada sigortalı UL/CSA koşullarına göre 100 kA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajında öncelikle motorun etiket üzerindeki anma akımı kontrol edilmeli ve ayar düğmesi bu değere göre ayarlanmalıdır. Ana devre bağlantılarında uygun kablo kesiti kullanılmalı, terminaller 1,8 Nm torkla; yardımcı kontaklar ise 1,2 Nm torkla sıkılmalıdır. Kısa devre koruması ayrıca sigorta veya uygun koruma elemanı ile sağlanmalıdır. Pano sıcaklığı, havalandırma koşulları ve motorun kalkış süresi koruma ayarıyla birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
Termik Röle hangi kontaktörlerle kullanılır?
Bu Termik Röle, DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj için uyumludur.
Ürün faz kaybına karşı koruma sağlar mı?
Evet. Ürün, IEC/EN 60947 ve VDE 0660 esaslarına uygun faz kaybı hassasiyetine sahiptir.
Reset özelliği nasıl çalışır?
Reset fonksiyonu manuel veya otomatik olarak seçilebilir. Bakım ve devreye alma prosedürüne göre uygun mod tercih edilmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen EATON Termik Röle, orijinal ambalajında ve adınıza düzenlenmiş fatura ile sevk edilir. Ürün, üretici ve distribütör garanti koşulları kapsamında sunulur. Stoklarımızdan hızlı sevkiyat ve teknik ürün doğrulama desteği sağlanır.
