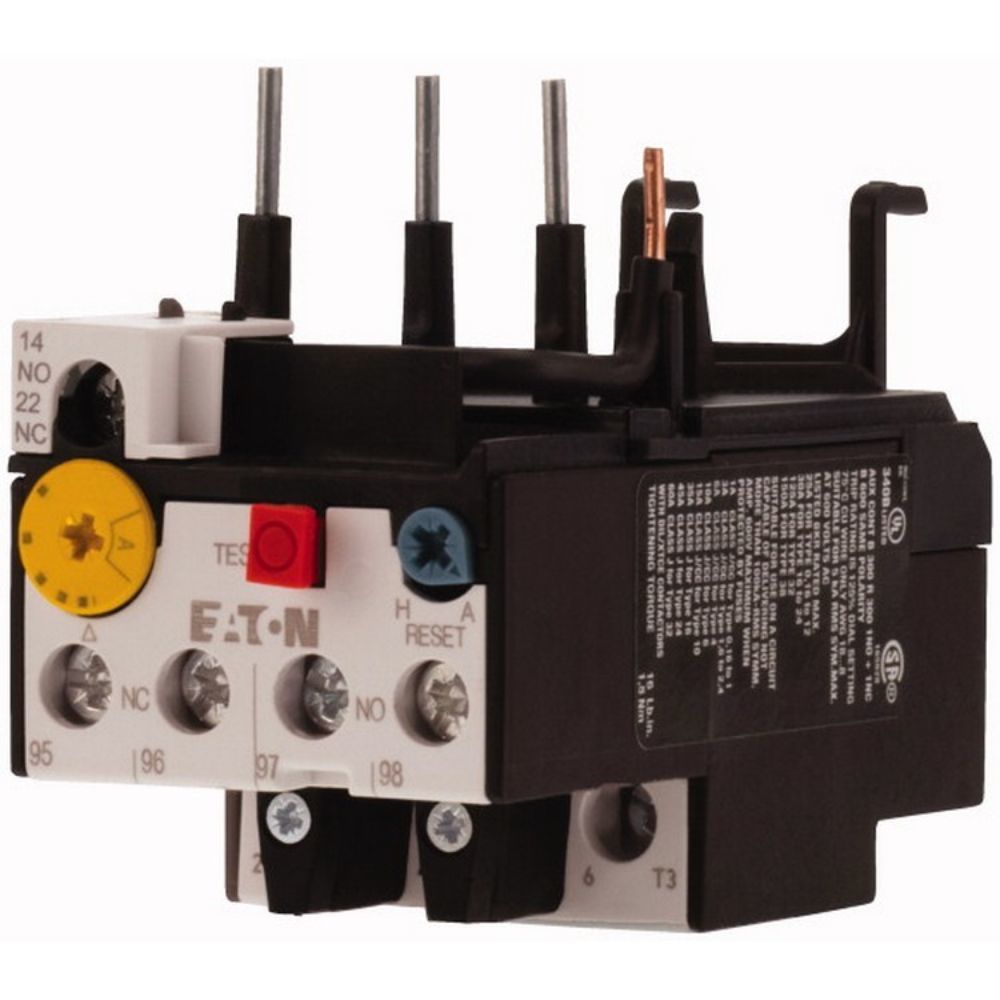

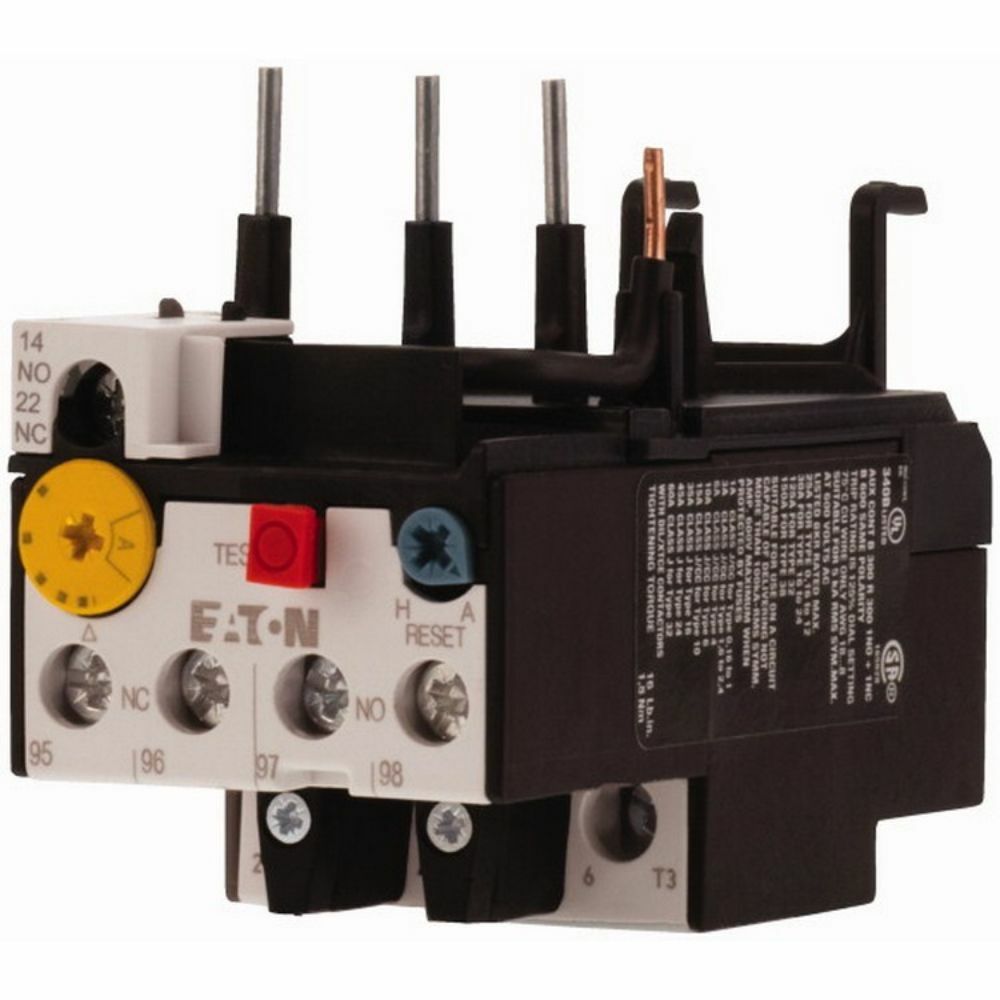

EATON 278451 TERMİK RÖLE (ZB32) 6-10A (DILM17-38 İÇİN)
KDV Dahildir.
x
98,89 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278451 TERMİK RÖLE (ZB32) 6-10A (DILM17-38 İÇİN) |
| Stok Kodu | 278451 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278451 ZB32-10, üç fazlı motorların aşırı yük, uzun süreli aşırı akım ve faz kaybı etkilerine karşı korunması için kullanılan ayarlanabilir bir Termik Röle modelidir. 6-10 A ayar aralığı sayesinde motor etiket akımına göre hassas koruma ayarı yapılabilir. Ürün, DILM17, DILM25, DILM32 ve DILM38 güç kontaktörleriyle doğrudan montaj için tasarlanmıştır.
ZB32 serisi Termik Röle, makine kumanda panoları, pompa ve fan sistemleri, kompresörler, konveyörler, HVAC uygulamaları ve endüstriyel motor yol verme devrelerinde kullanılır. Class 10 A açma karakteristiği, normal kalkış süreleri bulunan motorlarda aşırı yük koruması ile güvenilir bir çözüm sunar.
Öne Çıkan Termik Röle Özellikleri & Avantajları
- Termik Röle ayar sahası 6-10 A'dır; motor nominal akımına göre sahada hassas ayar yapılmasını sağlar.
- Termik Röle üzerinde 1NA+1NK yardımcı kontak bulunur; kontaktör kumandası, arıza sinyali ve PLC girişleri için kullanılabilir.
- Class 10 A açma sınıfı, motorun aşırı yüklenme durumlarında kontrollü koruma sağlar.
- Faz kaybı hassasiyeti, üç fazlı motorlarda dengesiz çalışma kaynaklı termik zorlanmayı azaltmaya yardımcı olur.
- DILM17-DILM38 kontaktörlere doğrudan bağlantı, pano içinde kompakt ve düzenli montaj avantajı sunar.
- IP20 koruma yapısı ve parmak temasına karşı ön koruma, pano içi uygulamalarda güvenli kullanım desteği sağlar.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle |
|---|---|
| Marka | EATON |
| Model | ZB32-10 |
| Katalog numarası | 278451 |
| EAN | 4015082784515 |
| Ayarlanabilir akım aralığı | 6-10 A |
| Yardımcı kontak | 1NA + 1NK |
| Açma sınıfı | Class 10 A |
| Anma işletme gerilimi | Maksimum 690 V AC |
| Montaj tipi | Kontaktöre doğrudan montaj |
| Koruma sınıfı | IP20 |
| Ölçüler | 96 x 67 x 45 mm |
| Ağırlık | 0,145 kg |
| Ana devre klemens kesiti | Tek veya çift iletken için 1-6 mm² katı; yüksüklü çok telli iletken için 1-4 mm² |
| Yardımcı devre klemens kesiti | Tek veya çift iletken için 0,75-4 mm² katı; yüksüklü çok telli iletken için 0,75-2,5 mm² |
| Ana devre sıkma torku | 1,8 Nm |
| Yardımcı devre sıkma torku | 1,2 Nm |
| Çalışma sıcaklığı | -25 °C ile +55 °C |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE |
| Kısa devre koordinasyonu | Tip 1: 50 A gG/gL; Tip 2: 25 A gG/gL |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajı öncesinde motor etiket akımı kontrol edilmeli ve ayar düğmesi bu değere uygun konumlandırılmalıdır. Ana güç bağlantılarında uygun kesitte kablo kullanılmalı, klemensler 1,8 Nm torkla sıkılmalıdır. Yardımcı 95-96 ve 97-98 kontaklarının kumanda devresindeki işlevi proje şemasına göre doğrulanmalı; devreye alma sonrasında faz sırası, kontaktör çekmesi ve reset fonksiyonu test edilmelidir. Kontaktör üzerine doğrudan montaj mümkün değilse uygun bağımsız montaj adaptörü kullanılmalıdır.
Sıkça Sorulan Sorular
EATON 278451 hangi akım aralığında ayarlanır?
Bu Termik Röle 6-10 A arasında ayarlanır ve motor etiket akımına göre seçilmelidir.
Hangi kontaktörlerle kullanılır?
DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj için uygundur.
Yardımcı kontak yapısı nedir?
Üründe bir normalde açık ve bir normalde kapalı yardımcı kontak bulunur.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Mağazamızdan temin edilen ürünler orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EATON 278451 ürününü ürün kodu ve barkod kontrolü yapılmış şekilde sunar. Siparişler orijinal ambalajı korunarak hazırlanır; kurumsal ve bireysel alımlarda adınıza faturalı teslimat sağlanır. Pano projenizde akım aralığı, kontaktör uyumluluğu ve teslimat terminini sipariş öncesinde teknik ekibimizle birlikte doğrulayabilirsiniz.
