Ürün Tanıtımı & Kullanım Alanları

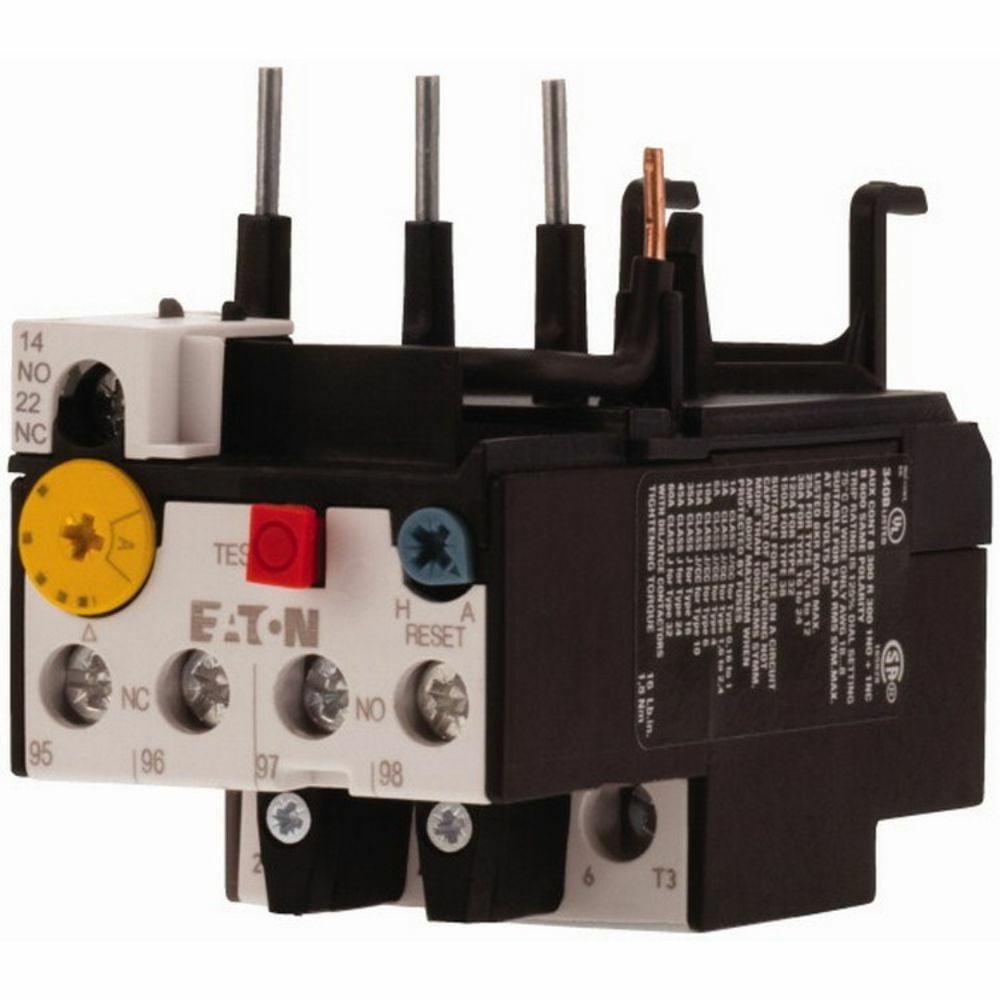

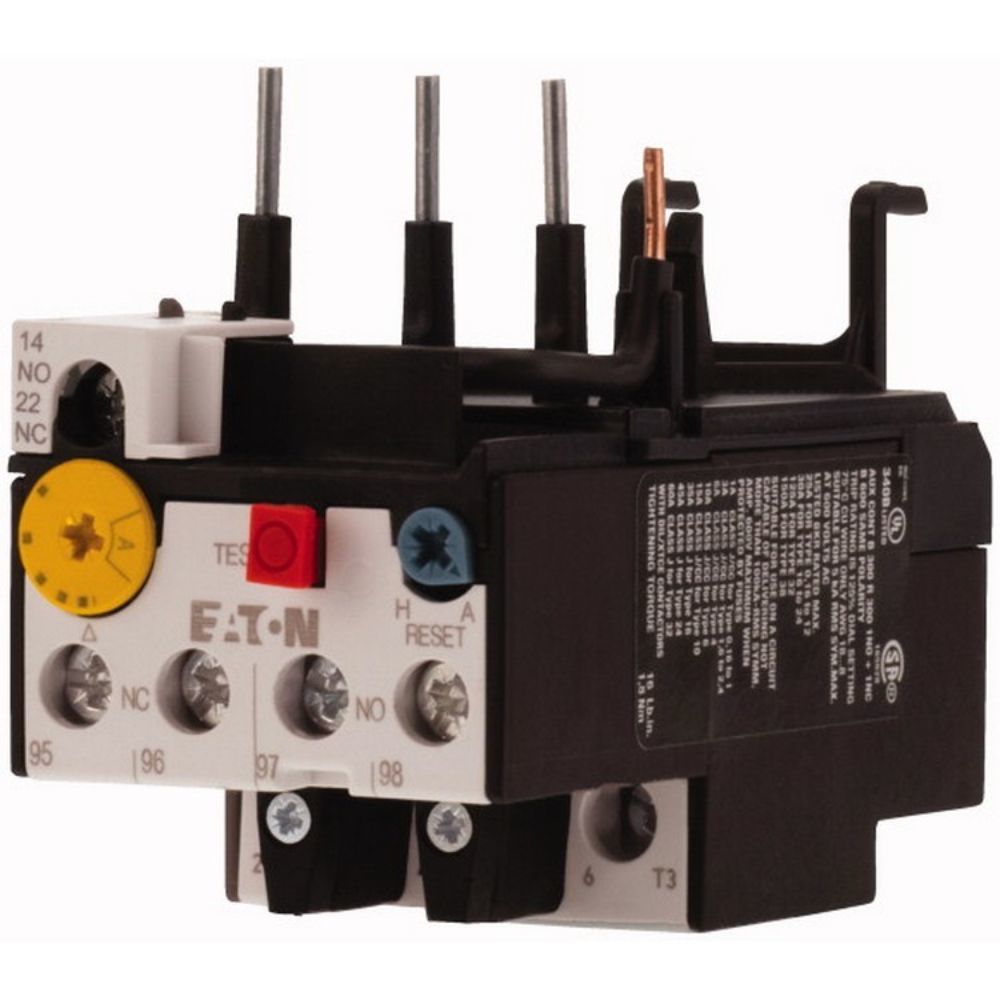

Eaton ZB32-6 Termik Röle, 4-6A arasında ayarlanabilen bimetal motor koruma elemanıdır. DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj için tasarlanan bu ürün, üç fazlı motorlarda aşırı yük ve faz kaybı kaynaklı ısınma riskini azaltır.

Bu Termik Röle; pompa, fan, kompresör, konveyör, paketleme makinesi, HVAC sistemi ve genel makine otomasyon panolarında kontaktörle birlikte kullanılır. Motorun anma akımına uygun ayarlandığında kumanda devresini açtırarak motorun ve güç devresinin korunmasına yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• 4-6A ayar aralığı: Düşük ve orta güçteki üç fazlı motorların anma akımına göre hassas ayar yapılmasını sağlar.
• Class 10A açma karakteristiği: IEC/EN 60947-4-1 standardına uygun koruma davranışı sunar.
• Faz kaybı duyarlılığı: Faz eksilmesi ve faz dengesizliği durumlarında motorun aşırı ısınma riskini sınırlar.
• 1NA+1NK yardımcı kontak: Kontaktör düşürme, arıza sinyali ve PLC geri bildirimi için kullanılabilir.
• Manuel/otomatik reset: Bakım senaryosuna göre yeniden devreye alma yönteminin seçilmesine olanak verir.
• Doğrudan montajlı yapı: Uyumlu kontaktöre kompakt ve düzenli biçimde bağlanarak pano içi kablolamayı sadeleştirir.
• Termik Röle tasarımı: Test/kapatma butonu ve trip-free açma mekanizması sayesinde devreye alma ve arıza kontrolü kolaylaşır.

Teknik & Donanım Özellikleri

Bu Termik Röle için doğrulanan temel elektriksel ve mekanik değerler aşağıdaki tabloda verilmiştir.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Termik Röle montajı öncesinde kontaktör gövdesinin DILM17-38 serisiyle uyumlu olduğu doğrulanmalıdır. Akım ayarı, motor etiketindeki anma akımına göre yapılmalı; ayar değeri gereksiz şekilde yükseltilmemelidir. Ana devre bağlantılarında uygun kesitte kablo kullanılmalı, vidalar 1,8 Nm torkla sıkılmalı ve kumanda terminalleri 1,2 Nm tork değerinde sabitlenmelidir. İlk devreye almada test/kapatma butonu, yardımcı kontakların açma-kapama durumu ve reset modu kontrol edilmelidir.

Sıkça Sorulan Sorular

Termik Röle 4-6A motorlarda nasıl ayarlanır?

Motorun etiketindeki anma akımı okunur ve ayar düğmesi bu değere mümkün olduğunca yakın konuma getirilir. Termik Röle ayarı, motorun gerçek çalışma akımından bağımsız şekilde rastgele yapılmamalıdır.

Ürün faz kaybına karşı koruma sağlar mı?

Evet. Faz kaybı duyarlılığı sayesinde fazlardan birinin eksilmesi veya faz akımlarının dengesizleşmesi durumunda motor koruma fonksiyonuna katkı sağlar.

Yardımcı kontaklar hangi amaçla kullanılır?

1NA ve 1NK kontaklar kontaktör kumandası, arıza lambası, PLC girişi veya uzaktan izleme devresinde kullanılabilir.

Montaj sırasında hangi tork değerlerine dikkat edilmelidir?

Ana devre vidaları 1,8 Nm, kumanda devresi vidaları ise 1,2 Nm torkla sıkılmalıdır. Uygun kablo sıyırma boyu ve doğru kesit seçimi de bağlantı güvenliği açısından önemlidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Bu Termik Röle mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında temin edilir. Sipariş hazırlığında model kodu 278450, barkod 4015082784508, akım aralığı ve ambalaj bütünlüğü kontrol edilir. Ürün, pano imalatı ve saha montajı için korunaklı şekilde paketlenerek stoklarımızdan hızlı sevkiyata hazırlanır.
