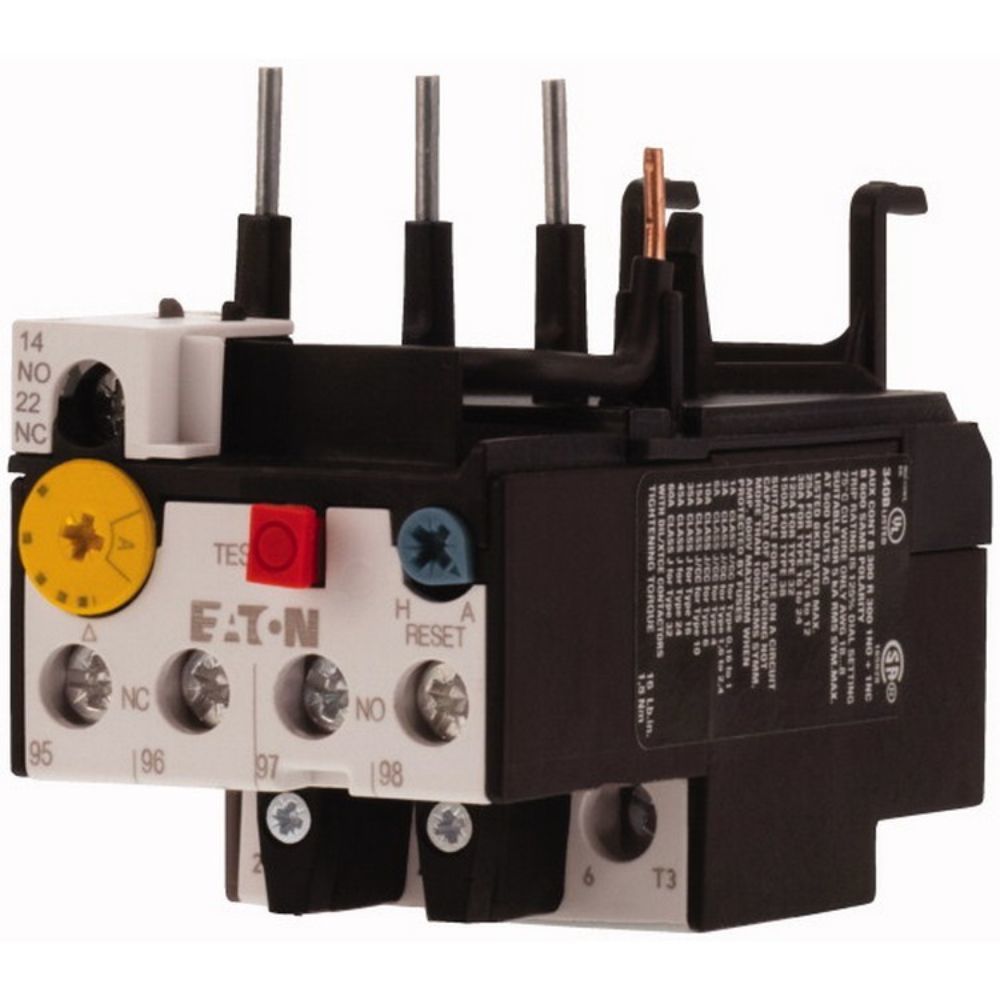

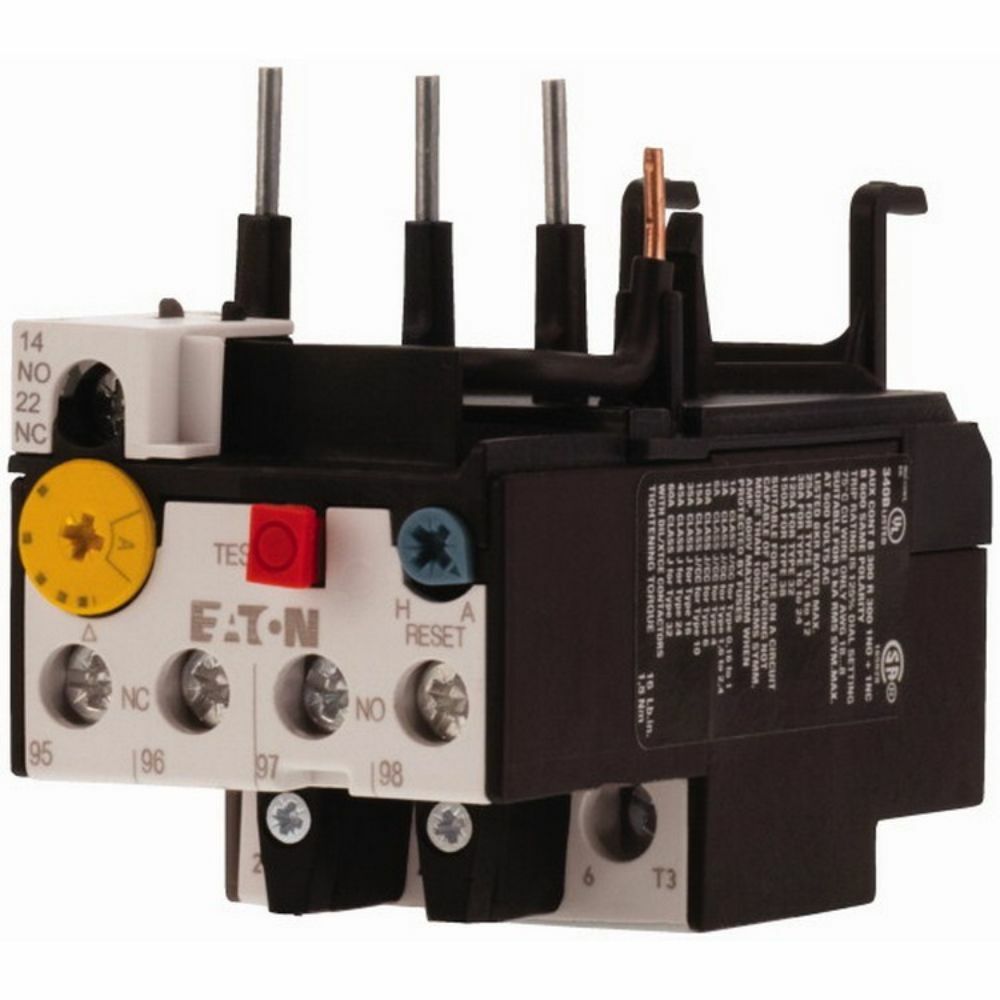

EATON ZB32-4 TERMİK RÖLE (ZB32) 2,4-4A (DILM17-38 İÇİN)
KDV Dahildir.
x
98,89 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB32-4 TERMİK RÖLE (ZB32) 2,4-4A (DILM17-38 İÇİN) |
| Stok Kodu | 278449 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON ZB32-4 Termik Röle, 2,4-4 A aralığında ayarlanabilen bimetal motor aşırı yük koruma elemanıdır. DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaja uygun yapısı sayesinde motor yol verme devrelerinde kompakt ve düzenli pano tasarımı sağlar.
Bu Termik Röle; üç fazlı asenkron motorların kumanda panolarında, pompa ve fan sistemlerinde, kompresörlerde, konveyörlerde ve makine otomasyon uygulamalarında kullanılır. Faz kaybı duyarlılığı, motorun dengesiz çalışma nedeniyle aşırı ısınmasına karşı koruma sağlarken Class 10A açma karakteristiği genel motor uygulamalarına uyum sunar.
Öne Çıkan Üstün Özellikler & Termik Röle Avantajları
- Termik Röle, 2,4-4 A ayar aralığı ile motor etiket akımına göre hassas ayar imkânı sunar.
- 1NO+1NC yardımcı kontak yapısı, kumanda, arıza sinyali ve kilitleme devrelerinde esnek kullanım sağlar.
- Doğrudan kontaktör montajı, pano içindeki kablo mesafesini ve montaj süresini azaltır.
- Manuel veya otomatik reset seçimi, farklı işletme ve bakım senaryolarına uyum sağlar.
- IP20 koruma sınıfı ve parmak temasına karşı ön yüz koruması, kapalı pano uygulamalarında güvenli kullanım sunar.
- -25 ile +55 °C çalışma sıcaklığı aralığı, çeşitli endüstriyel ortamlar için uygun çalışma koşulları sağlar.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle |
|---|---|
| Marka / Model | EATON ZB32-4 |
| Katalog numarası | 278449 |
| Barkod | 4015082784492 |
| Akım ayar aralığı | 2,4-4 A |
| Açma sınıfı | Class 10A |
| Yardımcı kontaklar | 1NO + 1NC |
| Uyumlu kontaktörler | DILM17, DILM25, DILM32, DILM38 |
| Anma çalışma gerilimi | Maksimum 690 V AC |
| Montaj tipi | Doğrudan kontaktör montajı |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 ile +55 °C |
| Ölçüler | 96 x 67 x 45 mm |
| Ağırlık | 0,145 kg |
| Ana devre klemens torku | 1,8 Nm |
| Yardımcı devre klemens torku | 1,2 Nm |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA ve CE |
| Kısa devre koordinasyonu | Tip 1: 25 A gG/gL; Tip 2: 16 A gG/gL |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajında akım ayarı, motorun etiket üzerindeki anma akımına göre yapılmalıdır. Ana devre bağlantılarında uygun kesitte iletken kullanılmalı, iki iletken aynı klemense bağlanacaksa kesitleri eşit seçilmelidir. Ana devre klemensleri 1,8 Nm, yardımcı kontak klemensleri 1,2 Nm torkla sıkılmalı; ürün IP20 olduğundan mutlaka uygun koruma sağlayan kapalı pano içinde konumlandırılmalıdır. Kısa devre koruması için kontaktör ve motor devresine uygun sigorta koordinasyonu ayrıca kontrol edilmelidir.
Sıkça Sorulan Sorular
Termik Röle hangi akım aralığında ayarlanır?
Bu Termik Röle 2,4-4 A arasında ayarlanır ve Class 10A açma karakteristiğine sahiptir.
Hangi kontaktörlerle birlikte kullanılabilir?
DILM17, DILM25, DILM32 ve DILM38 kontaktörlerle doğrudan montaj uyumluluğu bulunur.
Yardımcı kontak yapısı nasıldır?
Üründe bir normalde açık ve bir normalde kapalı yardımcı kontak bulunur. Reset işlemi manuel veya otomatik olarak seçilebilir.
Montaj sırasında hangi tork değerleri uygulanmalıdır?
Ana devre terminalleri 1,8 Nm, yardımcı ve kumanda devresi terminalleri 1,2 Nm torkla sıkılmalıdır.
