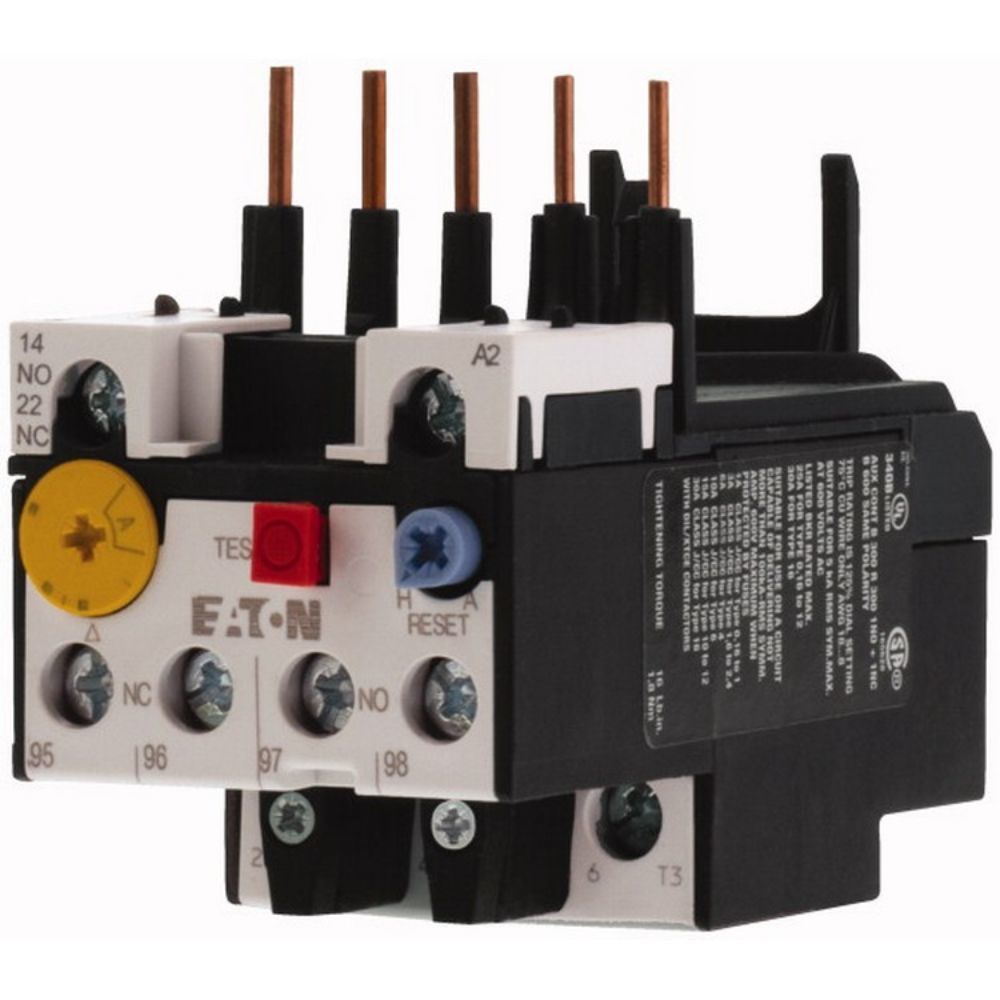

EATON ZB12-12 TERMİK RÖLE (ZB12) 9-12A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,72 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB12-12 TERMİK RÖLE (ZB12) 9-12A (DILM7-15 İÇİN) |
| Stok Kodu | 278441 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON ZB12-12 Termik Röle, 9-12 A ayar aralığına sahip bimetal motor koruma elemanıdır. DILM7, DILM9, DILM12 ve DILM15 kontaktörlerle doğrudan montaj için tasarlanan ürün; üç fazlı motor yol verme devrelerinde aşırı yük ve faz kaybına karşı koruma sağlar.
Bu Termik Röle, makine panoları, pompa ve fan kumandaları, kompresör sistemleri, konveyörler ve genel endüstriyel motor starter uygulamalarında kullanılır. Class 10A açma karakteristiği, standart çalışma koşullarındaki motorların termik yüklenmelere karşı kontrollü şekilde korunmasına yardımcı olur.
Öne Çıkan Termik Röle Özellikleri & Avantajları
- 9-12 A ayar aralığı: Motor etiket akımına göre hassas koruma ayarı yapılmasını sağlar.
- 1NO+1NC yardımcı kontak: Kontaktör kumandası, arıza sinyali ve kontrol devresi geri bildirimi için kullanılır.
- Faz kaybı duyarlılığı: Fazlardan birinin kesilmesi veya faz dengesizliği durumlarında motor korumasını destekler.
- Doğrudan montaj: DILM7-DILM15 kontaktör gövdeleriyle kompakt pano yerleşimi sunar.
- Manuel/otomatik reset: Bakım ve işletme senaryosuna göre yeniden devreye alma yöntemi seçilebilir.
- Test/kapama butonu: Devre kontrolü ve bakım sırasında pratik kullanım sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Termik Röle |
| Marka / seri | EATON Moeller ZB |
| Model kodu | ZB12-12 |
| Katalog numarası | 278441 |
| EAN | 4015082784416 |
| Ayar aralığı | 9-12 A |
| Açma sınıfı | Class 10A / IEC 60947-4-1 |
| Yardımcı kontaklar | 1NO + 1NC |
| Anma işletme gerilimi | Maksimum 690 V |
| Anma darbe dayanım gerilimi | 6 kV AC; yardımcı ve kumanda devrelerinde 4 kV |
| Montaj tipi | Kontaktör üzerine doğrudan montaj |
| Koruma derecesi | IP20 |
| Ölçüler | 88 mm x 67 mm x 45 mm |
| Ağırlık | 0,145 kg |
| Çalışma sıcaklığı | -25 °C ile +55 °C |
| Ana devre bağlantısı | Vidalı bağlantı, M4 terminal vidası |
| Kumanda devresi terminali | M3.5 terminal vidası |
| Ana devre iletken kapasitesi | Esnek yüksüklü 1-4 mm²; tek damarlı 1-6 mm² |
| Kumanda devresi iletken kapasitesi | 0,75-2,5 mm² yüksüklü; 0,75-4 mm² tek damarlı |
| Sıkma torku | Ana devre 1,8 Nm; kumanda devresi 1,2 Nm |
| Kısa devre koordinasyonu | Tip 1 ve Tip 2 koordinasyon koşulları, uygun gG/gL sigorta ve pano hesabına göre uygulanır |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajından önce kontaktör modelinin DILM7-DILM15 aralığında ve ürün arayüzüyle uyumlu olduğu kontrol edilmelidir. Ayar düğmesi motor etiketindeki anma akımına göre ayarlanmalı, ana devre bağlantıları faz sırasına ve üretici terminal işaretlerine uygun yapılmalıdır. Ana devre vidaları 1,8 Nm, kumanda devresi vidaları 1,2 Nm torkla sıkılmalıdır. Üst devrede uygun kısa devre koruması kullanılmalı; Termik Röle, kısa devre koruma cihazı yerine değerlendirilmemelidir.
Sıkça Sorulan Sorular
EATON ZB12-12 Termik Röle hangi akım aralığında ayarlanır?
Ürün 9-12 A ayar aralığına sahiptir. Ayar değeri motorun etiket akımına ve gerçek çalışma koşullarına göre belirlenmelidir.
EATON ZB12-12 hangi kontaktörlerle uyumludur?
DILM7, DILM9, DILM12 ve DILM15 kontaktörlerle doğrudan montaj için uygundur.
Bağlantı ve montaj tipi nasıldır?
Termik Röle kontaktör üzerine doğrudan monte edilir. Güç devresi vidalı terminallerle bağlanır; ana devre için 1,8 Nm, kumanda devresi için 1,2 Nm sıkma torku uygulanır.
Ürün orijinal mi ve garantisi nedir?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Bu Termik Röle, mağazamızdan ürün kodu ve model etiketi kontrol edilerek orijinal ambalajıyla hazırlanır. Siparişleriniz adınıza faturalı olarak sevk edilir; garanti ve satış sonrası destek süreçlerinde teknik ekibimiz ürün eşleştirmesi konusunda yardımcı olur.
