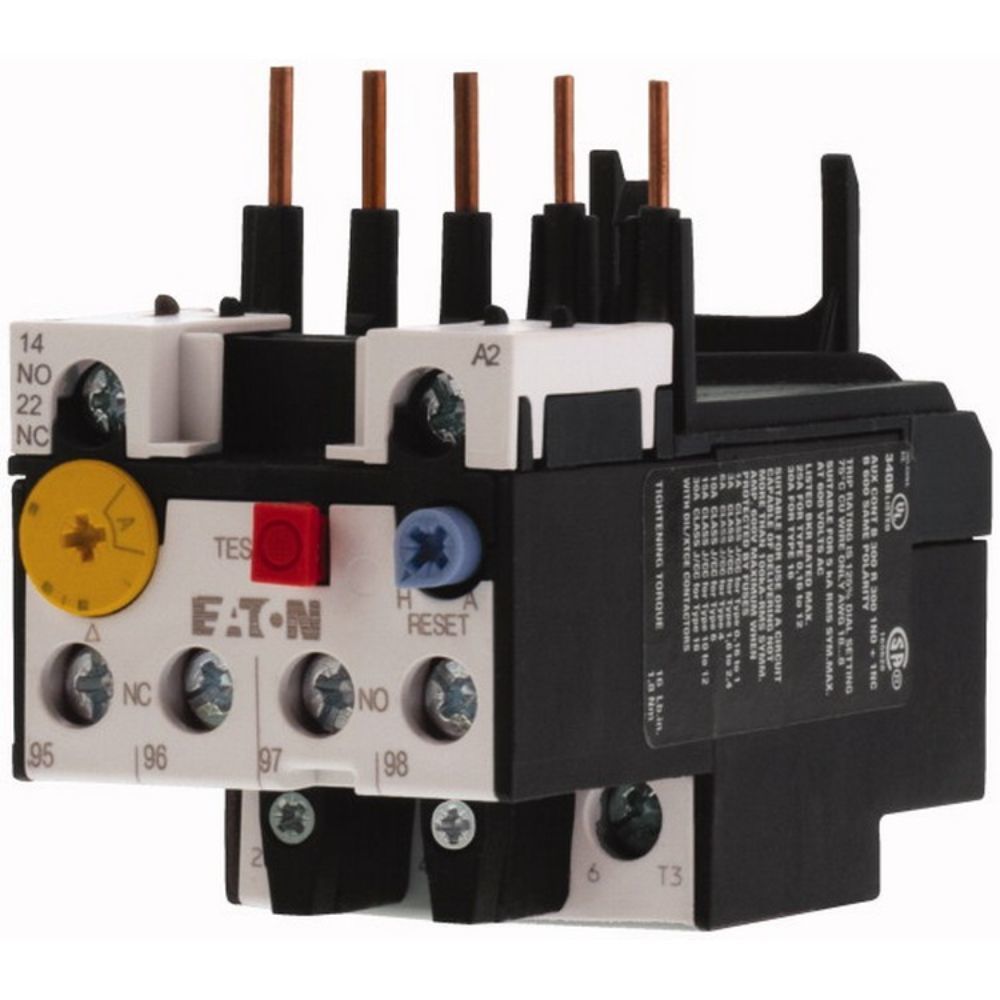

EATON 278440 TERMİK RÖLE (ZB12) 6-10A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,78 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278440 TERMİK RÖLE (ZB12) 6-10A (DILM7-15 İÇİN) |
| Stok Kodu | 278440 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278440 ZB12 Termik Röle, DILM7, DILM9, DILM12 ve DILM15 kontaktörler üzerine doğrudan bağlanarak üç fazlı motor devrelerinde ayarlanabilir aşırı yük koruması sağlar. 6-10A ayar bandı; motor etiket akımı bu aralıkta bulunan pompa, fan, konveyör, kompresör ve genel makine kumanda uygulamalarında doğru koruma seçimini kolaylaştırır.
Faz kaybına duyarlı bimetal açtırma yapısı, aşırı akım veya faz kesilmesinde kontaktör kumanda devresinin açılmasına yardımcı olur. Bu Termik Röle, motor yol verme devresinde kontaktörle birlikte çalışır; kısa devre koruması için projeye uygun sigorta veya motor koruma şalteri ayrıca seçilmelidir.
Öne Çıkan Üstün Özellikler & Avantajları
- Hassas akım ayarı: Motor nominal akımına göre 6A ile 10A arasında ayarlanabilir.
- Entegre yardımcı kontak: 1NO+1NC kontak yapısı; arıza ikazı, PLC girişi ve kontaktör bobin kesme devrelerinde kullanım sunar.
- Faz kaybı duyarlılığı: Termik Röle, faz kesilmesi kaynaklı aşırı ısınma riskine karşı motor koruma devresini destekler.
- Class 10A açma karakteristiği: Normal yol alma koşullarındaki standart motor uygulamaları için uygundur.
- Direkt montaj: Uyumlu kontaktör gövdesine doğrudan bağlanarak pano içinde düzenli ve kompakt yerleşim sağlar.
- Test ve reset erişimi: Test/kapama butonu ile manuel ve otomatik reset fonksiyonları devreye alma ve bakım işlemlerini kolaylaştırır.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle |
|---|---|
| Model | ZB12-10 |
| Katalog numarası | 278440 |
| Akım ayar aralığı | 6-10A |
| Uyumlu kontaktörler | DILM7, DILM9, DILM12, DILM15 |
| Yardımcı kontaklar | 1NO + 1NC |
| Açma sınıfı | Class 10A |
| Çalışma gerilimi | Maksimum 690V AC |
| Darbe dayanım gerilimi | 6kV AC |
| Montaj tipi | Kontaktöre direkt montaj |
| Bağlantı tipi | Vidalı terminal |
| Ana devre iletken kesiti | Masif 1-6 mm², yüksüklü esnek 1-4 mm² |
| Ana devre terminal torku | 1,8 Nm |
| Kumanda devresi terminal torku | 1,2 Nm |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Ölçüler | 45 x 67 x 88 mm |
| Standartlar | IEC/EN 60947-4-1, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce kontaktörün DILM7-DILM15 serisinde ve motor nominal akımının 6-10A aralığında olduğunu kontrol ediniz. Termik Röle ayarı motor etiket akımına getirilmelidir; ana devre kabloları 10 mm, kumanda devresi kabloları 8 mm sıyrılmalı ve ana devre terminal vidaları 1,8 Nm torkla sıkılmalıdır. Devreye alma öncesinde test butonuyla açma-kesme fonksiyonunu ve arıza yardımcı kontaklarının kumanda senaryosunu doğrulayınız.
Sıkça Sorulan Sorular
Bu Termik Röle hangi akım aralığında ayarlanır?
EATON ZB12-10 Termik Röle, 6A ile 10A arasında ayarlanır. Ayar değeri, motor etiketindeki nominal akıma göre belirlenmelidir.
Hangi kontaktör modelleriyle uyumludur?
DILM7, DILM9, DILM12 ve DILM15 kontaktör serileriyle direkt montaj uyumluluğu vardır.
1NO+1NC yardımcı kontaklar ne için kullanılır?
Normalde kapalı kontak kontaktör bobin devresini kesmek, normalde açık kontak ise ikaz lambası veya PLC dijital girişine arıza bilgisi aktarmak için kullanılabilir.
Ürün orijinal mi ve nasıl sevk edilir?
Mağazamızdan tedarik edilen ürün; orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EATON 278440 ZB12 Termik Röle ürününü model kodu ve barkod kontrolü yapılmış şekilde sunar. Siparişleriniz orijinal ambalajında, teknik satın alma süreçlerinize uygun fatura ile hazırlanır. Projeniz için doğru akım aralığı veya uyumlu kontaktör seçiminde teknik ekibimizden destek alabilirsiniz.
