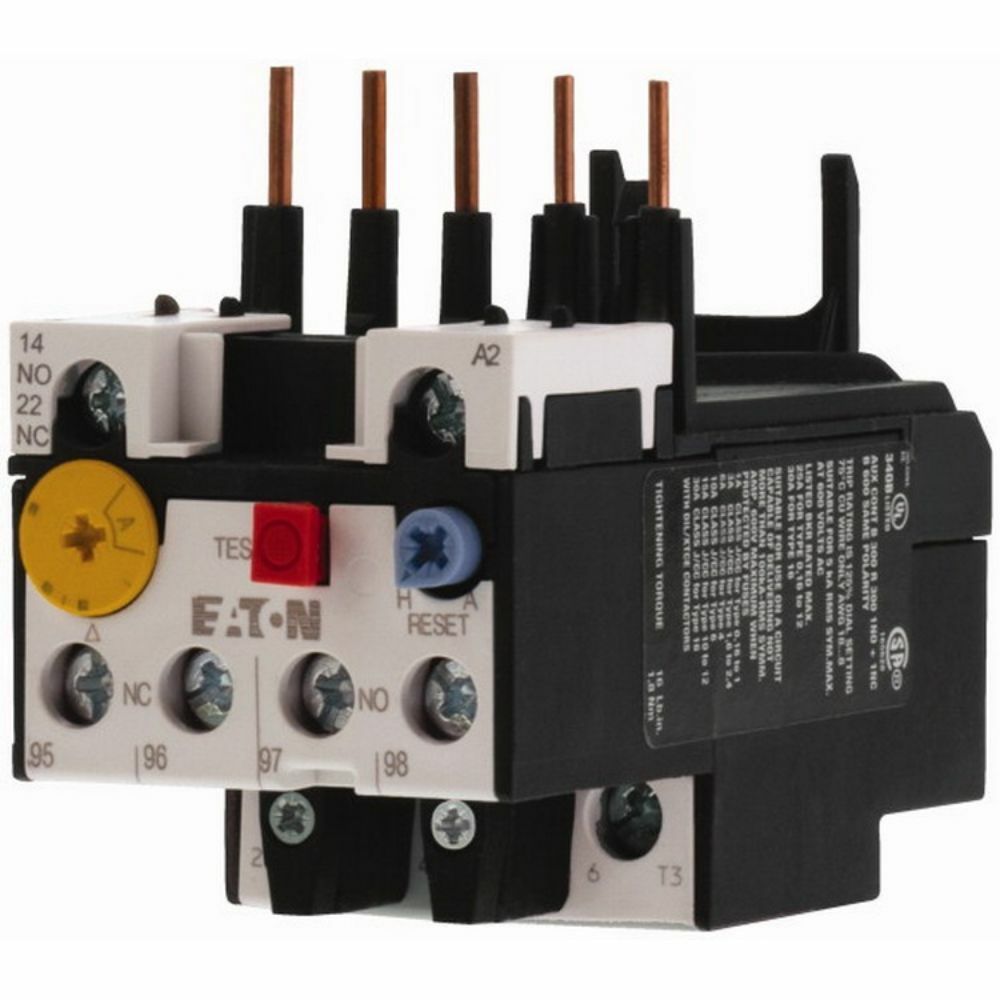

EATON ZB12-6 TERMİK RÖLE (ZB12) 4-6A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,99 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB12-6 TERMİK RÖLE (ZB12) 4-6A (DILM7-15 İÇİN) |
| Stok Kodu | 278439 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton ZB12-6 Termik Röle, 4-6A ayar aralığıyla küçük ve orta güçlü üç fazlı motorların aşırı yüklenmeye karşı korunması için geliştirilmiştir. DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan monte edilen bu yapı; motor kumanda panolarında kompakt, düzenli ve hızlı bir uygulama sağlar.
Bu Termik Röle; pompa, fan, kompresör, konveyör, paketleme makinesi ve genel endüstriyel otomasyon uygulamalarında motor akımının izlenmesine yardımcı olur. Faz kaybına duyarlı çalışma karakteristiği, motorun tek fazda kalmasından kaynaklanabilecek termik zorlanmalara karşı ilave koruma sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 4-6A ayar aralığı sayesinde motor nominal akımına uygun hassas koruma ayarı yapılabilir.
- Termik Röle, DILM7-DILM15 kontaktörlere doğrudan bağlanarak pano içindeki kablo ve montaj ihtiyacını azaltır.
- 1NA+1NK yardımcı kontak yapısı, arıza bildirimi, kilitleme ve kumanda devresi geri bildirimi için kullanılabilir.
- Class 10A açma karakteristiği, motorların normal kalkış davranışına uygun termik koruma sağlar.
- Manuel veya otomatik reset seçeneği ile işletme senaryosuna göre çalışma modu belirlenebilir.
- IP20 koruma yapısı, ön taraftan ayar ve kumanda sırasında parmak ve el sırtı temasına karşı koruma sunar.
Teknik & Donanım Özellikleri
| Marka | Eaton |
| Model | ZB12-6 |
| Katalog numarası | 278439 |
| Barkod | 4015082784393 |
| Ayar aralığı | 4-6 A |
| Uyumlu kontaktörler | DILM7, DILM9, DILM12, DILM15 |
| Montaj tipi | Kontaktöre doğrudan montaj |
| Yardımcı kontaklar | 1NA + 1NK |
| Açma sınıfı | Class 10A, IEC/EN 60947-4-1 |
| Maksimum çalışma gerilimi | 690 V AC |
| Ana devre darbe dayanım gerilimi | 6 kV AC |
| Yardımcı ve kumanda devresi darbe dayanım gerilimi | 4 kV AC |
| Koruma sınıfı | IP20 / IP00 |
| Çalışma sıcaklığı | -25 °C ile +55 °C |
| Kapsüllenmiş pano sıcaklığı | -25 °C ile +40 °C |
| Boyutlar | 88 x 67 x 45 mm |
| Ağırlık | 0,142 kg |
| Ana devre terminali | M4, 1,8 Nm, 1-6 mm² rijit veya 1-4 mm² yüksüklü esnek kablo |
| Yardımcı devre terminali | M3.5, 1,2 Nm, 0,75-4 mm² kablo |
| Kısa devre koordinasyonu | Tip 1 için 25A, Tip 2 için 20A gG/gL sigorta |
| UL/CSA kısa devre dayanımı | 600V AC’de uygun sigorta ile 100 kA SCCR |
| Reset ve kumanda | Manuel/otomatik reset, test/stop butonu, trip-free açma |
| Uygunluk | CE, IEC/EN 60947, UL, CSA, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajından önce kontaktör modelinin DILM7-DILM15 aralığında olduğu ve motor etiket akımının 4-6A ayar sahasına uyduğu kontrol edilmelidir. Ana devre kabloları T1, T2 ve T3 terminallerine, yardımcı kontaklar ise 95-96 ve 97-98 uçlarına uygun kumanda şemasına göre bağlanmalıdır. Ana devre terminalleri 1,8 Nm, yardımcı devre terminalleri 1,2 Nm torkla sıkılmalı; kısa devre koruması için üretici koordinasyon değerlerine uygun sigorta kullanılmalıdır. Otomatik reset seçiliyken istenmeyen yeniden çalışmaya karşı bakım prosedürleri uygulanmalıdır.
Sıkça Sorulan Sorular
Termik Röle hangi akım aralığında kullanılabilir?
Bu Termik Röle 4-6A arasında ayarlanabilir. Ayar değeri motorun nominal çalışma akımına göre seçilmelidir.
DILM7-DILM15 kontaktörlerle uyumlu mudur?
Evet. Ürün DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan montaj için tasarlanmıştır.
Yardımcı kontak yapısı nedir?
1NA ve 1NK yardımcı kontak bulunur. Bu kontaklar kumanda, arıza bildirimi ve kilitleme devrelerinde kullanılabilir.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Termik Röle mağazamızdan orijinal ambalajında ve adınıza düzenlenmiş fatura ile sevk edilir. Garanti süreci üretici veya yetkili distribütör koşullarına göre yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi
Termik Röle, mağazamız güvencesiyle orijinal ürün olarak temin edilir. Ürünler stok durumuna göre kontrol edilerek, koruyucu ambalajı ve faturasıyla birlikte sevkiyata hazırlanır. Pano uygulamanız için akım aralığı, kontaktör uyumluluğu ve bağlantı detayları konusunda teknik ekibimizden destek alabilirsiniz.
