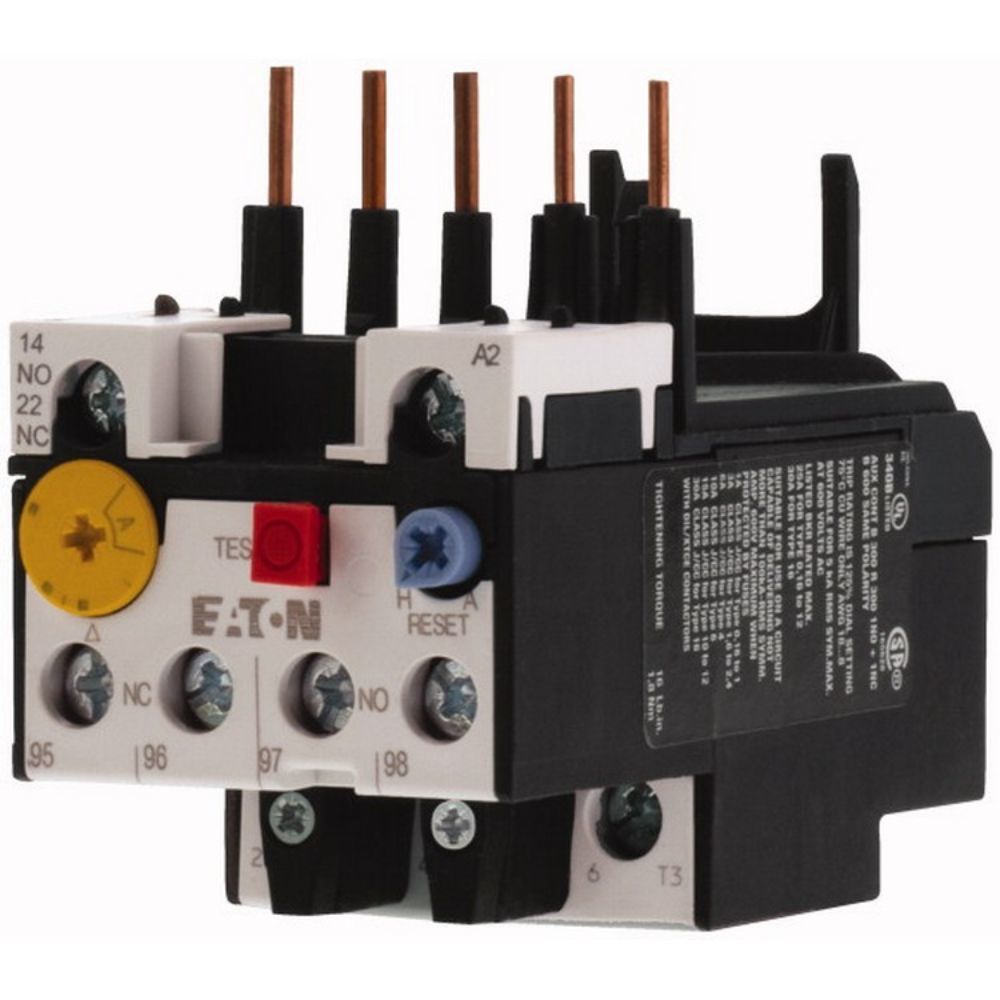

EATON 278438 TERMİK RÖLE (ZB12) 2,4-4A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,78 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278438 TERMİK RÖLE (ZB12) 2,4-4A (DILM7-15 İÇİN) |
| Stok Kodu | 278438 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278438 ZB12-4 Termik Röle, üç fazlı motor devrelerinde aşırı yük ve faz kaybı risklerine karşı koruma sağlamak üzere tasarlanmış, 2,4-4A ayar sahalı bimetal koruma elemanıdır. DILM7, DILM9, DILM12 ve DILM15 kontaktörlerle doğrudan birleşen kompakt yapısı; motor yol verme panoları, pompa kontrol panoları, fan uygulamaları, konveyörler ve küçük makine kumanda devreleri için pratik bir çözüm oluşturur.
Class 10A açma sınıfına sahip bu Termik Röle, motorun etiket akımına uygun biçimde ayarlandığında sürekli aşırı yük koşullarında kontaktör bobin devresini kesmeye yardımcı olur. Dahili 1NA+1NK yardımcı kontaklar; arıza ikazı, PLC dijital giriş bilgisi veya kontaktör kumanda zincirinde güvenli açtırma işlevi için kullanılabilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 2,4-4A ayar sahası: Motorun nominal akımına göre hassas koruma ayarı yapılmasına imkân verir.
- Doğrudan montaj: DILM7-15 serisi uyumlu kontaktörlere ara aparat gerektirmeden bağlanır.
- 1NA+1NK yardımcı kontak: Arıza bilgisi, ikaz lambası ve kumanda devresi kesme fonksiyonlarını destekler.
- Faz kaybı hassasiyeti: Faz dengesizliği ve faz kaybı kaynaklı motor zorlanmalarına karşı koruma fonksiyonunu destekler.
- Manuel/otomatik reset: İşletme prosedürüne göre resetleme tercihine esneklik kazandırır.
- Termik Röle koruması: Class 10A karakteristiğiyle standart motor yol verme uygulamalarında dengeli açma davranışı sağlar.
Teknik & Donanım Özellikleri
| Marka / Model | EATON ZB12-4 |
|---|---|
| Ürün Kodu | 278438 |
| Ürün Tipi | Termik Röle |
| Aşırı Yük Ayar Aralığı | 2,4-4A |
| Açma Sınıfı | Class 10A |
| Uyumlu Kontaktörler | DILM7, DILM9, DILM12, DILM15 |
| Montaj Tipi | Kontaktöre doğrudan montaj |
| Yardımcı Kontaklar | 1NA + 1NK |
| Anma Çalışma Gerilimi | Maksimum 690V AC |
| Darbe Dayanım Gerilimi | 6kV AC |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -25°C ile +55°C |
| Ana Devre Kablo Kesiti | Tek damarlı 1-6 mm²; yüksüklü esnek 1-4 mm² |
| Kontrol Devresi Kablo Kesiti | Tek damarlı 0,75-4 mm²; yüksüklü esnek 0,75-2,5 mm² |
| Ana Devre Sıkma Torku | 1,8 Nm |
| Kontrol Devresi Sıkma Torku | 1,2 Nm |
| Ölçüler | 45 x 67 x 88 mm |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Termik Röle kontaktörün alt bağlantı yüzeyine tam oturacak şekilde monte edilmeli ve motor etiketindeki nominal akım, ayar düğmesinden 2,4-4A aralığında seçilmelidir. Ana devrede kablo soyma boyu 10 mm, kontrol devresinde 8 mm tutulmalıdır. Bağlantılar enerjisiz ortamda yapılmalı; ana devre terminalleri 1,8 Nm, kontrol devresi terminalleri 1,2 Nm torkla sıkılmalıdır. Termik koruma, kısa devre koruma cihazının yerine geçmez; panodaki kısa devre koruması uygulamanın koordinasyon gereksinimlerine göre ayrıca seçilmelidir.
Sıkça Sorulan Sorular
Termik Röle akım ayarı nasıl yapılmalıdır?
Ayar değeri, motor etiketinde belirtilen nominal çalışma akımına göre belirlenmelidir. Motorun nominal akımı 2,4A ile 4A arasında değilse farklı ayar sahasına sahip uygun bir model seçilmelidir.
Termik Röle hangi kontaktörler ile kullanılır?
ZB12-4; DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan montaj için uygundur. Kontaktör bobin gerilimi ise proje kontrol gerilimine göre ayrıca seçilmelidir.
Yardımcı kontaklar hangi amaçla kullanılır?
1NA+1NK yardımcı kontak yapısı, aşırı yük açması sonrasında kontaktör bobinini devreden çıkarma, arıza lambasını yakma veya otomasyon sistemine alarm bilgisi gönderme amaçlarıyla kullanılabilir.
Ürün orijinal mi ve nasıl sevk edilir?
Mağazamızdan temin edilen ürünler orijinal ambalajında, adınıza faturalı olarak sevk edilir. Sevkiyat öncesinde ürün kodu ve teknik uygunluk kontrolü yapılır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 278438 ZB12-4 Termik Röle, mağazamızdan orijinal ürün güvencesiyle sunulur. Ürün kodu, barkod ve ambalaj kontrolü yapılarak adınıza faturalı şekilde sevk edilir. Projenizdeki kontaktör modeli, motor anma akımı ve koruma koordinasyonu için teknik ekibimizden destek alabilirsiniz.
