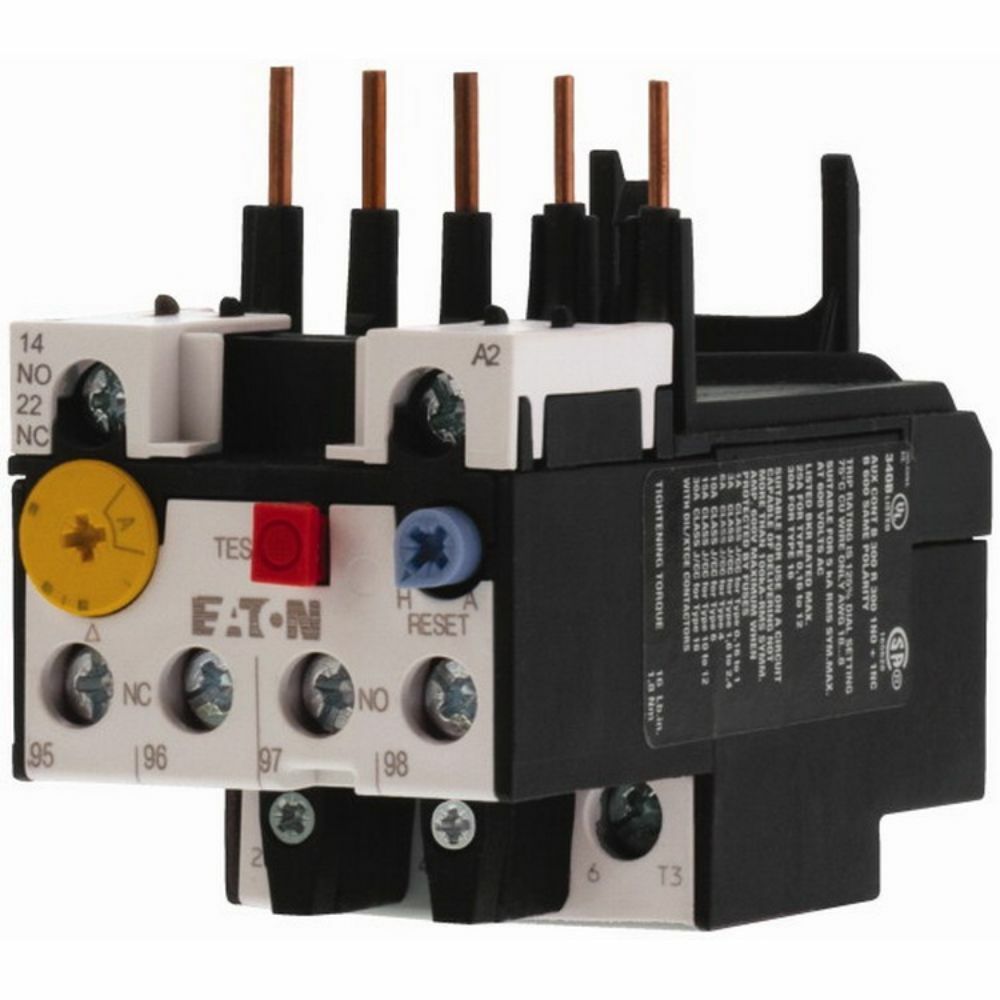

EATON 278437 TERMİK RÖLE (ZB12) 1,6-2,4A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,99 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278437 TERMİK RÖLE (ZB12) 1,6-2,4A (DILM7-15 İÇİN) |
| Stok Kodu | 278437 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton 278437 ZB12-2,4 Termik Röle, DILM7-15 serisi güç kontaktörleriyle kullanılan 1,6-2,4A ayarlanabilir motor aşırı yük koruma elemanıdır. Pompa, fan, küçük konveyör, kompresör ve makine yardımcı tahrik devrelerinde motor anma akımına uygun koruma eşiği oluşturur.
Bu Termik Röle, sürekli aşırı yük veya faz kaybı durumunda 95-96 normalde kapalı kontağı üzerinden kontaktör bobin devresini kesmeye yardımcı olur. 97-98 normalde açık kontağı ise arıza sinyali, ikaz lambası veya PLC dijital girişi için kullanılabilir.
Öne Çıkan Termik Röle Özellikleri & Avantajları
- Hassas ayar sahası: Motor etiket akımına göre 1,6-2,4A arasında ayarlanabilir.
- Class 10A açma sınıfı: Standart motor yol verme uygulamalarında dengeli aşırı yük koruması sunar.
- Faz kaybına hassas yapı: Termik Röle, üç faz motorlarda faz eksikliği kaynaklı aşırı ısınma riskine karşı korumayı destekler.
- Hazır yardımcı kontaklar: 1NO+1NC kontak yapısıyla kumanda ve arıza bildirim devrelerine uygundur.
- Pratik kullanım: Manuel/otomatik reset seçimi ile test-kapama fonksiyonu devreye alma işlemlerini kolaylaştırır.
- Kompakt gövde: IP20 koruma sınıfı ve doğrudan montaj yapısıyla pano içi düzeni destekler.
Teknik & Donanım Özellikleri
| Marka / Model | Eaton ZB12-2,4 |
|---|---|
| Katalog Numarası | 278437 |
| Ürün Tipi | Termik Röle |
| Akım Ayar Aralığı | 1,6-2,4A |
| Uyumlu Kontaktör | DILM7-15 serisi |
| Açma Sınıfı | Class 10A |
| Yardımcı Kontaklar | 1NO + 1NC |
| Maksimum Çalışma Gerilimi | 690V AC |
| Montaj Tipi | Kontaktöre doğrudan montaj |
| Koruma Sınıfı | IP20 |
| Ölçüler | 45 x 67 x 88 mm |
| Standartlar | IEC/EN 60947-4-1, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle bağlantısında motor etiket akımını ayar skalasına girin; motorun nominal akımı 1,6-2,4A dışında kalıyorsa uygun aralıklı model seçin. Ana devrede tek damarlı 1-6 mm², yüksüklü çok telli 1-4 mm² iletken kullanılabilir. Ana devre klemenslerini 1,8 Nm, yardımcı devre klemenslerini 0,8-1,2 Nm torkla sıkın. Kısa devre koruması için projeye uygun ayrı sigorta veya motor koruma şalteri kullanın.
Sıkça Sorulan Sorular
Termik Röle hangi motorlarda tercih edilir?
Motor anma akımı 1,6-2,4A aralığında bulunan ve DILM7-15 kontaktör kullanılan üç fazlı motor kumanda devrelerinde tercih edilir.
Faz kaybında koruma sağlar mı?
Bu Termik Röle, faz kaybına hassas açma özelliğiyle motor sargılarında oluşabilecek aşırı ısınma riskine karşı korumayı destekler.
Termik Röle otomatik reset modunda kullanılabilir mi?
Evet. Manuel ve otomatik reset seçeneği vardır; ancak otomatik reset kullanılacak makinelerde kontrolsüz yeniden çalıştırma riski mutlaka değerlendirilmelidir.
Yardımcı kontaklar hangi amaçla kullanılır?
95-96 normalde kapalı kontak kontaktör bobin devresini kesmek, 97-98 normalde açık kontak ise arıza lambası veya otomasyon girişine bilgi göndermek için kullanılır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Teknik ürün seçiminde kontaktör uyumu, motor etiket akımı ve koruma koordinasyonu için uzman ekibimizden destek alabilirsiniz.
