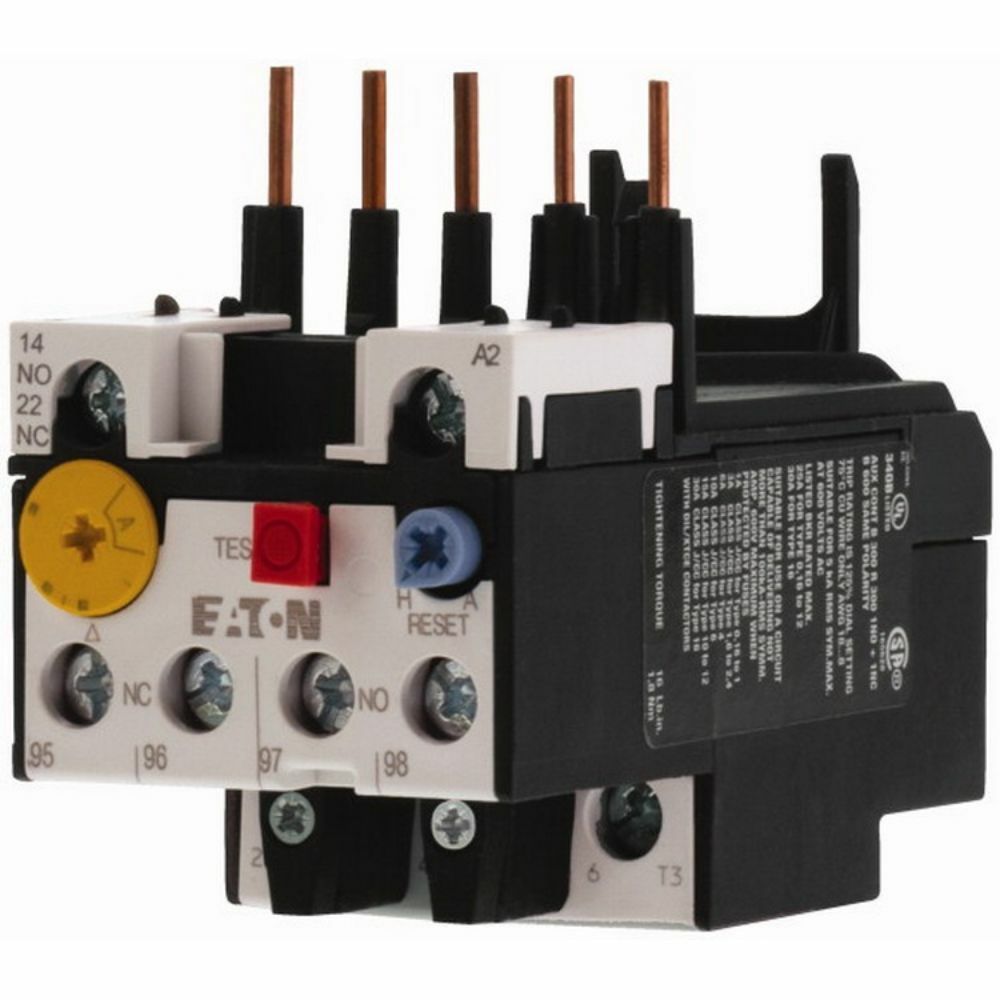

EATON 278435 TERMİK RÖLE (ZB12) 0,6-1A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,78 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278435 TERMİK RÖLE (ZB12) 0,6-1A (DILM7-15 İÇİN) |
| Stok Kodu | 278435 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278435 ZB12-1 Termik Röle, DILM7-15 kontaktörlerle birlikte kullanılan ve 0,6-1A aralığındaki motorların aşırı yükten korunmasına yardımcı olan kompakt bir motor koruma komponentidir. Kontaktör üzerine doğrudan monte edilen yapı, motor yol verme devrelerinde pano içi kablolamayı sadeleştirir.
Bu Termik Röle; makine kumanda panoları, pompa ve fan kontrol devreleri, küçük güçlü üç fazlı motor uygulamaları ve endüstriyel otomasyon sistemlerinde tercih edilir. Faz kaybı hassasiyeti, motor akımının ayarlanabilir olması ve 1NO+1NC yardımcı kontak yapısı sayesinde hem koruma hem de arıza sinyalizasyonu devrelerinde kullanılabilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 0,6-1A ayar aralığı: Düşük güçlü motorlar için Termik Röle ayarının motor etiket akımına uygun yapılmasını sağlar.
- Doğrudan montaj: Uyumlu DILM7-15 kontaktör gövdesine hızlı ve kompakt şekilde bağlanır.
- 1NO+1NC yardımcı kontak: Kumanda, açtırma ve termik arıza sinyalizasyonu için kullanışlı kontak yapısı sunar.
- Class 10A açma sınıfı: IEC/EN 60947-4-1 standardına göre motor aşırı yük koruması için tasarlanmıştır.
- Manuel/otomatik reset: Pano işletme senaryosuna göre yeniden kurma yöntemi seçilebilir.
- Faz kaybı hassasiyeti: Faz dengesizliği ve faz kaybı kaynaklı motor risklerinin azaltılmasına yardımcı olur.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Katalog numarası | 278435 |
| Model kodu | ZB12-1 |
| EAN | 4015082784355 |
| Ürün tipi | Termik Röle |
| Ayar aralığı | 0,6-1A |
| Kontak yapısı | 1NO + 1NC |
| Montaj tipi | Kontaktöre doğrudan montaj |
| Uyumlu kontaktör grubu | DILM7-15 |
| Termik sınıf | Class 10A |
| Maksimum çalışma gerilimi | 690V AC |
| AC-15 çalışma akımı | 1,5A / 220-240V; 0,9A / 380-415V |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Koruma derecesi | IP20 ön yüz, IP00 ürün gövdesi |
| Ölçüler | 88 x 67 x 45 mm |
| Ağırlık | 0,141 kg |
| Ana devre kablo kapasitesi | 1 x 1-6 mm² veya 2 x 1-6 mm² katı iletken; 1 x 1-4 mm² veya 2 x 1-4 mm² yüksüklü esnek iletken |
| Kumanda devresi kablo kapasitesi | 0,75-4 mm² katı veya 0,75-2,5 mm² yüksüklü esnek iletken |
| Sıkma torku | Ana devre 1,8 Nm; kumanda devresi 1,2 Nm |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA ve VDE 0660 |
| Darbe dayanım gerilimi | 6 kV AC; yardımcı ve kumanda devrelerinde 4 kV |
| UL/CSA kısa devre dayanımı | Sigorta koordinasyonu ile 100 kA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce motor etiket akımı ile Termik Röle ayar aralığı mutlaka karşılaştırılmalıdır. Ürün, uyumlu kontaktöre doğrudan oturtulmalı; ana devre ve yardımcı kontak kabloları üretici terminal kapasitesine uygun seçilmelidir. Ana devre terminallerinde 1,8 Nm, kumanda terminallerinde 1,2 Nm sıkma torku uygulanmalı ve kısa devre koruması uygun sigorta koordinasyonuyla tamamlanmalıdır. IP20/IP00 yapısı nedeniyle cihaz pano içinde, neme ve doğrudan temasa karşı uygun koruma sağlayacak şekilde kullanılmalıdır.
Sıkça Sorulan Sorular
EATON 278435 Termik Röle hangi akım aralığında kullanılır?
Bu Termik Röle 0,6-1A arasında ayarlanabilir. Ayar değeri motorun nominal akımına ve üretici uygulama şartlarına göre belirlenmelidir.
Ürün hangi kontaktörlerle uyumludur?
ZB12-1 model ürün, DILM7-15 kontaktör grubuna doğrudan montaj için tasarlanmıştır.
Reset seçeneği nasıl belirlenir?
Uygulamaya göre manuel veya otomatik reset seçilebilir. Personel güvenliği ve otomatik yeniden çalışma riski bulunan makinelerde manuel reset tercih edilmelidir.
Ürün orijinal ambalajlı ve faturalı mıdır?
Termik Röle mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşullarıyla sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürünlerimiz model kodu, barkod ve ambalaj bilgileri kontrol edilerek hazırlanır. EATON 278435 Termik Röle, mağazamız güvencesiyle orijinal ambalajında, faturalı ve güvenli paketleme ile sevk edilir. Kurumsal projelerde toplu alım, termin ve teknik uyumluluk kontrolü için satış ekibimiz destek sağlar.
