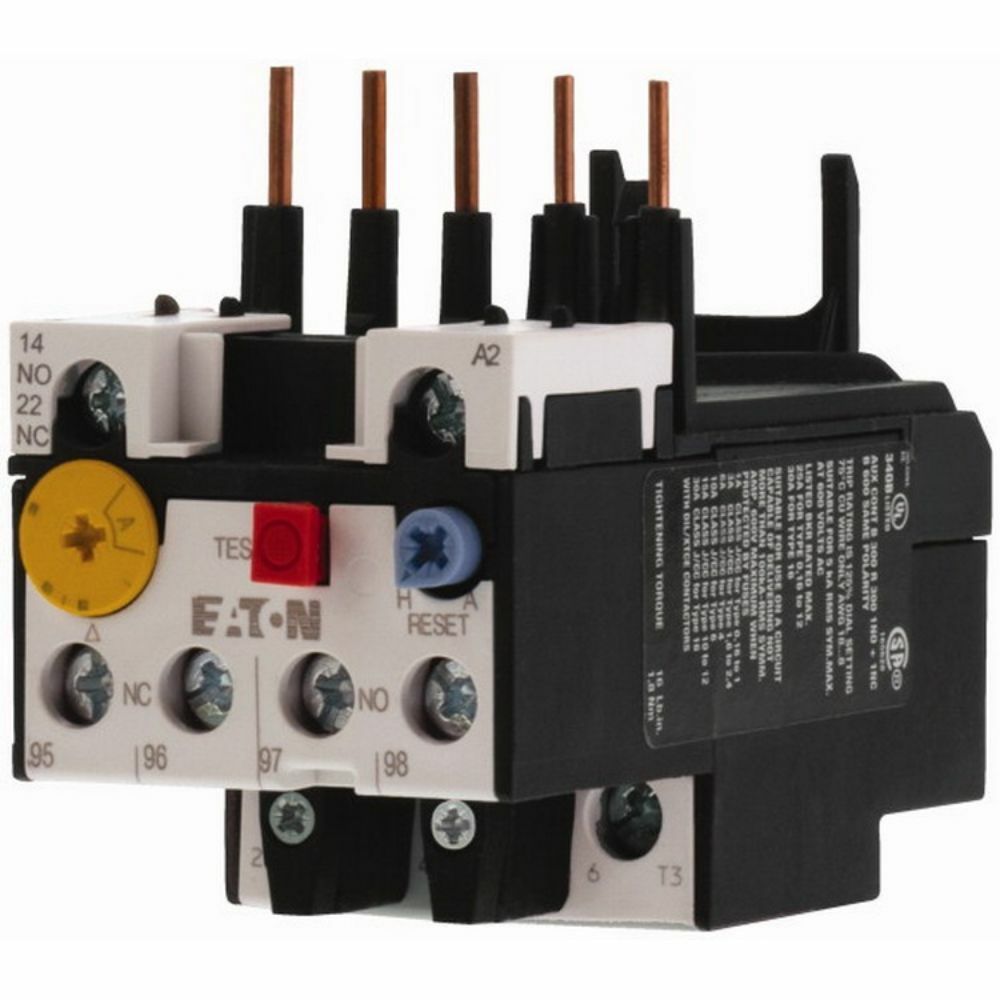

EATON ZB12-0,6 TERMİK RÖLE (ZB12) 0,4-0,6A (DILM7-15 İÇİN)
KDV Dahildir.
x
97,81 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB12-0,6 TERMİK RÖLE (ZB12) 0,4-0,6A (DILM7-15 İÇİN) |
| Stok Kodu | 278434 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON ZB12-0,6 Termik Röle, 0,4-0,6 A ayar sahasıyla düşük güçlü üç fazlı motorların aşırı yük ve faz kaybı koşullarına karşı korunması için tasarlanmıştır. ZB12 gövde sınıfındaki bu Termik Röle, DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan bağlanır; motor yol verme, pompa, fan, kompresör ve makine kumanda panolarında kompakt koruma sağlar.
Termik Röle üzerinde manuel veya otomatik reset seçimi, test-kapama butonu ve trip-free açma mekanizması bulunur. 1NA + 1NK yardımcı kontak yapısı, kontaktör bobini kumandası ile arıza sinyalizasyonunun aynı devrede yönetilmesini kolaylaştırır.
Öne Çıkan Üstün Özellikler & Avantajları
- 0,4-0,6 A ayar aralığı sayesinde düşük güçlü motorların etiket akımına hassas biçimde uyarlanır.
- Direkt montaj yapısı, Termik Röle ile kontaktör arasında kompakt ve düzenli pano yerleşimi sağlar.
- 1NA + 1NK yardımcı kontak kombinasyonu, açma sinyali ve kumanda devresinin birlikte yönetilmesine imkân verir.
- 10A açma sınıfına sahip Termik Röle, motorların aşırı yük durumlarında kontrollü koruma sağlar.
- Manuel/otomatik reset seçimi, bakım ve otomatik yeniden devreye alma senaryolarına uyum sunar.
- IP20 gövde, kapalı elektrik panolarındaki standart iç ortam uygulamaları için uygundur.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Ürün tipi | Termik Röle |
| Model | ZB12-0,6 |
| Katalog numarası | 278434 |
| EAN | 4015082784348 |
| Akım ayar aralığı | 0,4-0,6 A |
| Kontak yapısı | 1NA + 1NK |
| Açma sınıfı | 10A |
| Montaj tipi | Kontaktöre direkt montaj |
| Uyumlu kontaktörler | DILM7, DILM9, DILM12, DILM15 |
| Anma çalışma gerilimi | Ana devre 690 V AC; yardımcı kontak 500 V AC |
| Koruma sınıfı | IP20 |
| Boyutlar | 88 x 45 x 67 mm |
| Ağırlık | 0,141 kg |
| Çalışma sıcaklığı | -25 °C ile +55 °C |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, VDE 0660 |
| Ana devre terminali | M4 vida, 1,8 Nm sıkma torku |
| Yardımcı kontak terminali | M3.5 vida, 1,2 Nm sıkma torku |
| Kısa devre koordinasyonu | Tip 1: 25 A gG/gL; Tip 2: 4 A gG/gL |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajında önce motor etiketindeki anma akımı kontrol edilmeli ve ayar değeri 0,4-0,6 A aralığında uygun noktaya getirilmelidir. Ürün kısa devre koruması yerine aşırı yük ve faz kaybı koruması sağlar; bu nedenle üst devrede uygun gG/gL sigorta veya kısa devre koruma elemanı kullanılmalıdır. Ana devre bağlantılarında 1,8 Nm, yardımcı kontak bağlantılarında 1,2 Nm tork uygulanmalı; ana devrede 10 mm, kumanda devresinde 8 mm kablo soyma mesafesine uyulmalıdır. IP20 gövde nedeniyle Termik Röle, kapalı ve uygun havalandırmaya sahip pano içerisinde çalıştırılmalıdır.
Sıkça Sorulan Sorular
Termik Röle hangi kontaktörlerle uyumludur?
EATON ZB12-0,6, DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan montaj için uygundur.
Akım ayarı nasıl seçilmelidir?
Motor etiketindeki anma akımı esas alınmalı ve değer 0,4-0,6 A ayar sahası içinde belirlenmelidir.
Montaj sırasında hangi tork değerleri kullanılmalıdır?
Ana devre klemenslerinde 1,8 Nm, yardımcı kontak klemenslerinde 1,2 Nm sıkma torku uygulanmalıdır.
Ürün orijinal ambalajlı ve garantili midir?
Ürün, Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün stoklarımızdan orijinal ambalajı, ürün kodu ve barkod bilgileri korunarak hazırlanır. Siparişler adınıza faturalı şekilde sevk edilir; pano uygulamalarında ürün seçimi, uyumluluk ve bağlantı detayları için Mağazamızın teknik satış ekibinden destek alınabilir.
