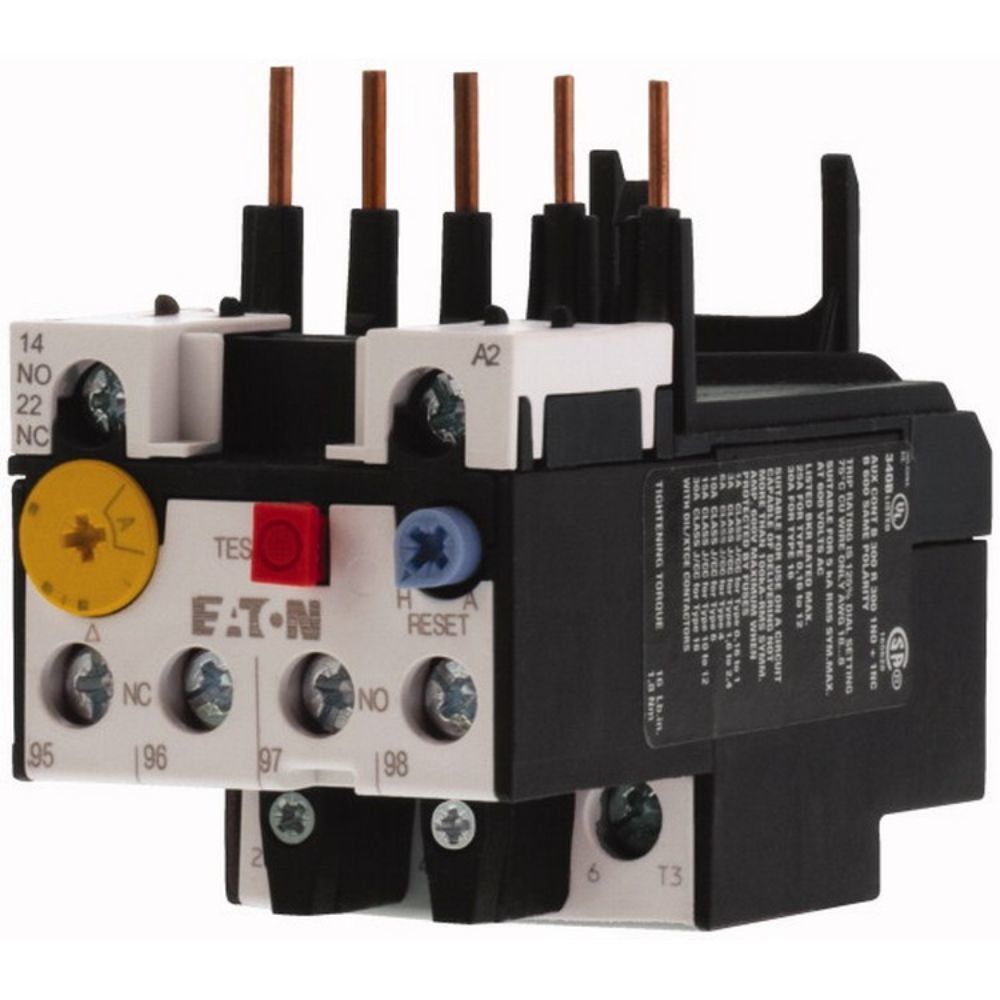

EATON ZB12-0,16 TERMİK RÖLE (ZB12) 0,1-0,16A (DILM7-15 İÇİN)
KDV Dahildir.
x
96,78 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON ZB12-0,16 TERMİK RÖLE (ZB12) 0,1-0,16A (DILM7-15 İÇİN) |
| Stok Kodu | 278431 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton ZB12-0,16 Termik Röle; 0,1-0,16A aralığında çalışan düşük akımlı üç faz motor devrelerinde aşırı yük ve faz kaybı koruması için tasarlanmıştır. DILM7, DILM9, DILM12 ve DILM15 kontaktörlere doğrudan bağlanarak kompakt motor yol verici panolarında güvenli çözüm sunar.
Class 10A açma karakteristiği, motorun uzun süreli aşırı akım koşullarında korunmasına yardımcı olur. Bu Termik Röle; küçük fanlar, dozaj pompaları, yardımcı tahrikler ve düşük akımlı makine motorlarında motor etiket akımına uygun koruma ayarı için tercih edilir.
Öne Çıkan Üstün Özellikler & Avantajları
- Hassas akım ayarı: Termik Röle ayar düğmesi 0,1A-0,16A aralığında motor anma akımına göre seçilebilir.
- Faz kaybı hassasiyeti: Üç fazlı motor devrelerinde faz kesilmesine karşı koruma fonksiyonunu destekler.
- Test ve durdurma işlevi: Termik Röle gövdesindeki Test/Off butonu devreye alma kontrollerini kolaylaştırır.
- Esnek reset seçimi: Manuel veya otomatik reset fonksiyonu uygulama ihtiyacına göre kullanılabilir.
- Yardımcı kontaklar: Entegre 1NA+1NK kontak yapısı arıza bildirimi ve kumanda devresi kesmesi için uygundur.
Teknik & Donanım Özellikleri
| Marka / Model | Eaton ZB12-0,16 |
|---|---|
| Katalog Numarası | 278431 |
| Akım Ayar Sahası | 0,1-0,16A |
| Uyumlu Kontaktörler | DILM7-DILM15 |
| Termik Röle Açma Sınıfı | Class 10A |
| Yardımcı Kontak | 1NA + 1NK |
| Maksimum Çalışma Gerilimi | 690V AC |
| Darbe Dayanım Gerilimi | 6kV AC ana devre, 4kV yardımcı devre |
| Koruma Sınıfı | IP20 |
| Montaj Tipi | Kontaktöre doğrudan montaj |
| Ana Devre Bağlantısı | Vidalı bağlantı |
| Boyutlar | 45 x 67 x 88 mm |
| Çalışma Ortamı | -25°C ile +55°C |
| Standartlar | IEC/EN 60947-4-1, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Termik Röle montajında önce kontaktör uyumluluğunu doğrulayın, ardından akım ayarını motor etiketindeki anma akımına getirin. Ana devre iletkenlerinde 10 mm, kumanda devresi iletkenlerinde 8 mm sıyırma payı bırakın; bağlantıları enerjisiz ortamda üretici montaj talimatına uygun sıkılıkta yapın. Devreye alma öncesinde test butonuyla kumanda devresi ve arıza geri bildirimini kontrol edin.
Sıkça Sorulan Sorular
Bu Termik Röle hangi kontaktörlerle uyumludur?
DILM7, DILM9, DILM12 ve DILM15 kontaktörlerle doğrudan montaj için uygundur.
Akım ayarı nasıl yapılmalıdır?
Ayar, motorun etiket akımına göre 0,1A ile 0,16A arasında yapılmalıdır.
Kısa devre koruması sağlar mı?
Aşırı yük koruması sağlar; kısa devre için uygun üst koruma elemanı ayrıca kullanılmalıdır.
Yardımcı kontak yapısı nedir?
Ürün üzerinde 1NA ve 1NK yardımcı kontak bulunur.
Orijinallik, Garanti & Sevkiyat Güvencesi
Termik Röle, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Uygun ürün seçimi, doğru akım ayarı ve yetkin montaj ile motor koruma projenizde güvenle kullanılabilir.
