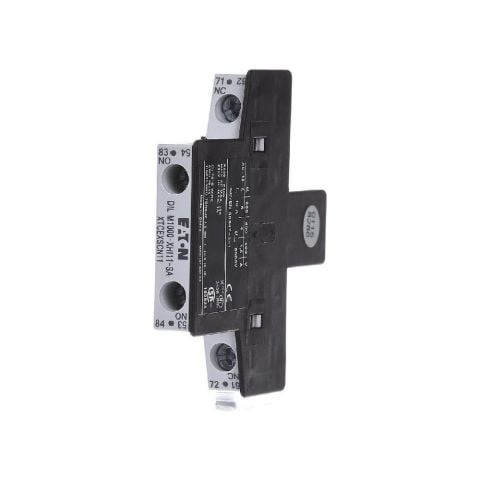

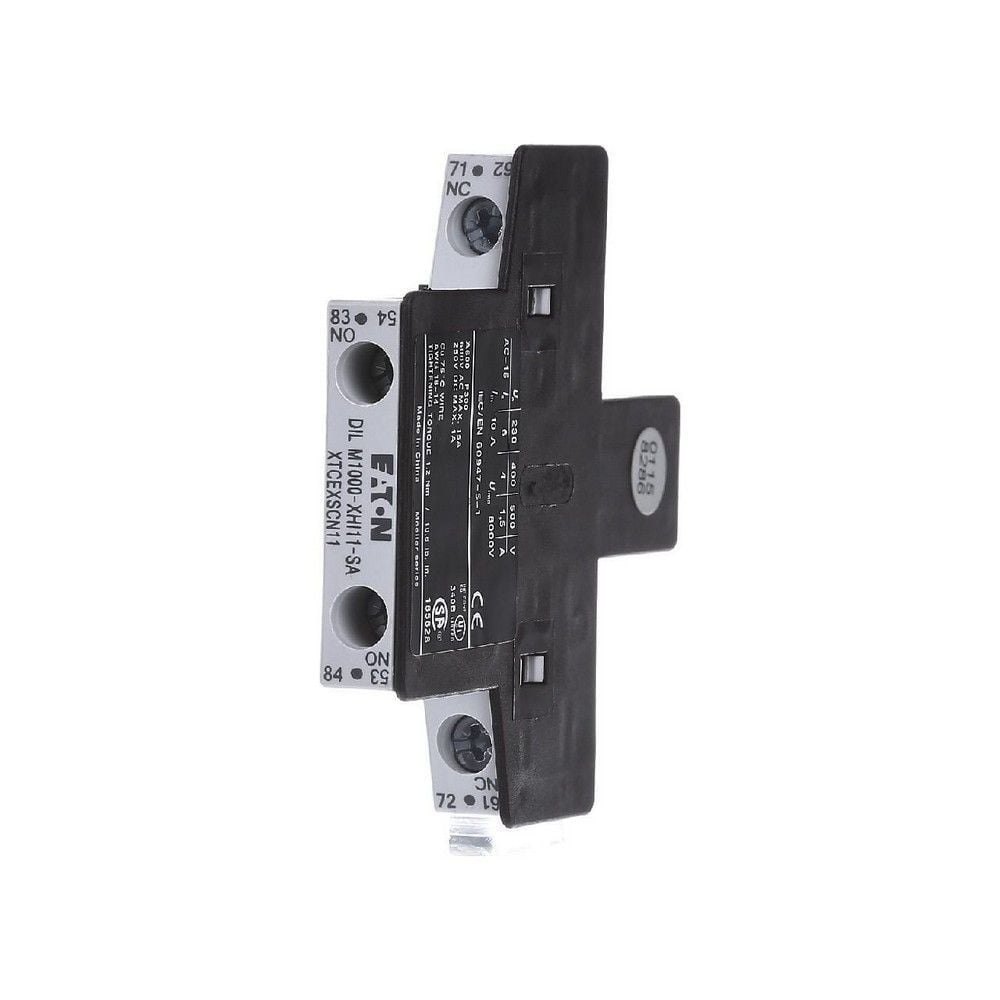

EATON DILM1000-XHI11-SA KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-1000 İÇİN)
KDV Dahildir.
x
32,15 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM1000-XHI11-SA KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-1000 İÇİN) |
| Stok Kodu | 278427 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON DILM1000-XHI11-SA, DILM serisi motor kontaktörlerine eklenen 2 kutuplu, 1NA+1NK yapıda yandan montajlı bir Yardımcı Kontak modülüdür. Kontaktörün çekme ve bırakma durumunun izlenmesi, PLC girişlerine geri bildirim verilmesi, kumanda devrelerinde kilitleme oluşturulması ve yardımcı sinyal alınması gereken endüstriyel panolarda kullanılır.
Bu Yardımcı Kontak; motor yol verme panoları, pompa ve fan otomasyonları, kompresör kumanda panoları, makine kontrol sistemleri ve MCC uygulamalarında tercih edilir. DILM40-DILM225A, DILMP63-DILMP200 ve DILMF40-DILMF95 serileriyle uyumluluğu, aynı aksesuar standardının farklı güç seviyelerinde kullanılmasına olanak sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NA+1NK kontak düzeni: Bir normalde açık ve bir normalde kapalı kontak sayesinde çalışma bilgisi, arıza geri bildirimi ve kumanda kilitlemesi aynı modül üzerinden alınabilir.
- Yandan montaj: Yardımcı Kontak modülü kontaktörün yanına takılır ve pano içindeki kablolama düzenini korur.
- 10 A Ith değeri: Kumanda ve sinyal devreleri için uygun termik akım kapasitesi sunar.
- AC-15 kullanım kategorisi: Üretici tarafından belirtilen gerilim gruplarında 4 A anma çalışma akımı ile kontrol devrelerinde güvenilir anahtarlama sağlar.
- Vidalı terminaller: Servis, kontrol ve bakım sırasında bağlantıların kolay denetlenmesine imkan verir.
- Dayanıklı kontak mekanizması: İç kilitlemeli karşılıklı kontak yapısı ve ayna kontak kullanımına uygun tasarım, durum izleme uygulamalarında güvenilirlik sağlar.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Model | DILM1000-XHI11-SA |
| Katalog numarası | 278427 |
| Kontak düzeni | 1NA + 1NK |
| Ürün tipi | Yardımcı Kontak modülü |
| Kutup sayısı | 2 kutup |
| Montaj tipi | Yandan montaj |
| Bağlantı tipi | Vidalı terminaller |
| Konvansiyonel termik akım Ith | 10 A |
| AC-15 anma çalışma akımı Ie | 4 A @ 220/230/240 V; 4 A @ 380/400/415 V; 4 A @ 380/400/500 V |
| Uyumlu kontaktör grupları | DILM40-DILM225A, DILMP63-DILMP200, DILMF40-DILMF95 |
| Elektriksel ömür | 1,3 milyon operasyon, Ue 230 V AC-15 3 A |
| Koruma sınıfı | IP20 |
| Anma darbe dayanım gerilimi | 6 kV |
| Aşırı gerilim kategorisi | III |
| Kirlilik derecesi | 3 |
| Açık ortam çalışma sıcaklığı | -25 °C ile +60 °C |
| Kapalı ortam çalışma sıcaklığı | -25 °C ile +40 °C |
| Depolama sıcaklığı | -40 °C ile +80 °C |
| Ölçüler | 77 x 77 x 15 mm |
| Ağırlık | 0,041 kg |
| Standartlar | IEC/EN 60947, IEC/EN 60947-5-1 Ek L, IEC/EN 60947-4-1 Ek F, UL, CSA, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce pano enerjisi tamamen kesilmeli ve kontaktörün aksesuar yuvası kontrol edilmelidir. Yardımcı Kontak, kontaktörün yan tarafına üretici yönlendirmesine uygun şekilde oturtulmalı; NA ve NK terminalleri kumanda şemasındaki görevlerine göre bağlanmalıdır. Vidalı bağlantılarda kablo ucu düzgün hazırlanmalı, iletken kesiti ve sıkma işlemi terminal talimatına uygun seçilmelidir. Bu ürün güç devresi anahtarlamak için değil, yardımcı kumanda ve sinyal devreleri için kullanılmalıdır.
Sıkça Sorulan Sorular
Bu Yardımcı Kontak hangi kontaktörlerle uyumludur?
EATON DILM40-DILM225A, DILMP63-DILMP200 ve DILMF40-DILMF95 serisi kontaktörlerde yandan montajlı aksesuar olarak kullanılabilir. Sipariş öncesinde kontaktör modelinin ve montaj yönünün kontrol edilmesi önerilir.
Kontak yapısı ve anma değerleri nedir?
Yardımcı Kontak, 1NA+1NK kontak düzenine, 10 A Ith değerine ve AC-15 kategorisinde üretici tarafından belirtilen gerilim gruplarında 4 A anma çalışma akımına sahiptir.
Bağlantı ve montaj tipi nasıldır?
Ürün yandan monte edilir ve bağlantı vidalı terminaller üzerinden yapılır. Montaj sırasında enerji kesilmeli, terminal numaraları devre şemasına göre doğrulanmalı ve bağlantılar uygun sıkma işlemiyle tamamlanmalıdır.
Ürün orijinal mi ve garanti kapsamında mı?
Mağazamızdan gönderilen ürün orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir. Sevk öncesinde model ve katalog numarası kontrolü yapılır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON DILM1000-XHI11-SA ürününü mağazamızdan orijinal ambalajı, katalog numarası 278427 ve barkodu 4015082784270 ile temin edebilirsiniz. Ürünlerimiz adınıza faturalı olarak hazırlanır ve stok durumuna bağlı olarak güvenli ambalajlama ile sevk edilir.
