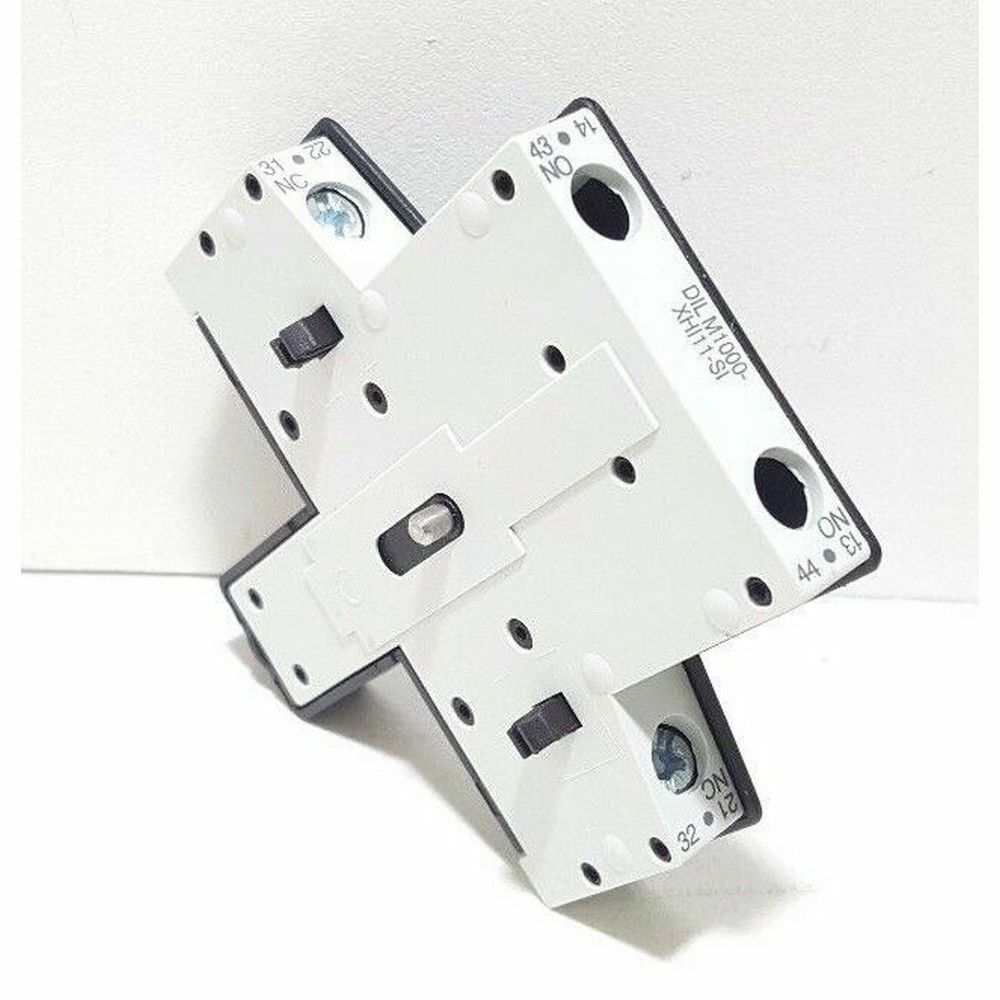

EATON 278425 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-1000 İÇİN)
KDV Dahildir.
x
32,15 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 278425 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-1000 İÇİN) |
| Stok Kodu | 278425 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 278425 Yardımcı Kontak, DILM1000-XHI11-SI model koduyla DILM serisi kontaktörlere eklenen 1 normalde açık ve 1 normalde kapalı kontaklı bir modüldür. DILM40-1000 grubu için kullanılan bu aksesuar; motor yol verme panolarında çalışma bilgisi, kontaktör durum geri bildirimi, elektriksel kilitleme, sinyalizasyon ve otomasyon kontrol devrelerinin oluşturulmasına yardımcı olur. Eaton ürün kaydında DILM40-DILM225A uyumluluğu listelendiğinden, montaj öncesinde kontaktör gövdesinin aksesuar koduyla eşleştirilmesi önemlidir.
Yana montajlı tasarım, güç kontaktörünün yardımcı devrelerini pano yerleşimini gereksiz büyütmeden tamamlar. Kompakt kumanda panoları, makine otomasyon panoları, pompa ve fan kontrol merkezleri ile endüstriyel motor kumanda sistemlerinde güvenilir geri bildirim bağlantısı sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NA+1NK kontak yapısı: Aynı modülde hem kumanda hem de durum izleme fonksiyonu kurulabilir.
- 10 A Ith: Yardımcı devrelerde kararlı termik akım kapasitesi sunar.
- AC-15 kapasitesi: 220-240 V'ta 6 A, 380-415 V'ta 4 A anma işletme akımı sağlar.
- Yana montaj: 15 mm genişlikteki yardımcı kontak, pano içindeki alanın verimli kullanılmasına yardımcı olur.
- Vidalı terminaller: 0,75-2,5 mm² kablo kesitlerinde kontrollü ve servis edilebilir bağlantı imkânı verir.
- Endüstriyel dayanım: 6 kV darbe dayanım gerilimi, IP20 koruma ve IEC/EN 60947 uyumluluğu ile pano içi uygulamalara uygundur.
Yardımcı Kontak, motor kumanda devresinin çalışma bilgisini PLC, sinyal lambası, röle veya yardımcı kontrol ekipmanlarına aktarmak için pratik bir arayüz oluşturur.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Katalog numarası | 278425 |
| Model kodu | DILM1000-XHI11-SI |
| EAN | 4015082784256 |
| Ürün tipi | Yardımcı Kontak |
| Kontak düzeni | 1NA+1NK |
| Kutup sayısı | 2 kutuplu |
| Montaj tipi | Yana montajlı |
| Bağlantı tipi | Vidalı terminaller |
| Geleneksel termik akım Ith | 10 A |
| Anma izolasyon gerilimi Ui | 690 V |
| Maksimum anma işletme gerilimi Ue | 500 V AC |
| AC-15 anma işletme akımı | 6 A / 220-240 V AC; 4 A / 380-415 V AC; 1,5 A / 500 V AC |
| DC-13 anma işletme akımı | 2 A / 24 V DC; 1,5 A / 60 V DC; 0,8 A / 110 V DC; 0,3 A / 220-230 V DC |
| Darbe dayanım gerilimi Uimp | 6 kV |
| Koruma derecesi | IP20 |
| Boyutlar | 77 x 77 x 15 mm |
| Ağırlık | 41 g |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Terminal kablo kapasitesi | 0,75-2,5 mm²; AWG 18-14 |
| Terminal sıkma torku | 1,2 Nm |
| Koşullu kısa devre akımı | 1 kA / 500 V |
| Kısa devre koruması | Maksimum 16 A gG/gL sigorta |
| Elektriksel ömür | 1.300.000 işlem / 230 V AC-15, 3 A |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajında önce kontaktörün enerjisi kesilmeli ve ana devrenin gerilimsiz olduğu doğrulanmalıdır. Modül, kontaktörün uygun yan yüzeyine üretici mekanik yapısına göre oturtulmalı; bağlantı şeması üzerinden NA ve NK terminalleri belirlenmelidir. 0,75-2,5 mm² kablolar uygun sıyırma boyu ile hazırlanmalı, terminaller 1,2 Nm torkla sıkılmalı ve devreye alma öncesi mekanik hareket ile elektriksel süreklilik test edilmelidir. IP20 yapı nedeniyle ürün mutlaka uygun pano muhafazası içinde kullanılmalıdır.
Sıkça Sorulan Sorular
EATON 278425 Yardımcı Kontak hangi kontaktörlerle uyumludur?
Ürün tanımı DILM40-1000 serisini kapsar. Eaton ürün kaydında DILM40-DILM225A uyumluluğu listelendiğinden, sipariş öncesi kontaktör kodunun kontrol edilmesi önerilir.
Kontak yapısı ve anma değerleri nedir?
Bu Yardımcı Kontak 1NA+1NK yapısındadır. Ith değeri 10 A, Ui değeri 690 V, AC-15 işletme akımı ise 220-240 V'ta 6 A ve 380-415 V'ta 4 A'dır.
Bağlantı ve montaj tipi nasıldır?
Modül yana montajlıdır ve vidalı terminaller kullanır. 0,75-2,5 mm² kablo kesitiyle bağlantı yapılabilir; önerilen terminal sıkma torku 1,2 Nm'dir.
Ürün orijinal ve garantili midir?
Yardımcı Kontak, mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Ürün, üretici veya distribütör garanti koşulları kapsamında sevk edilir.
