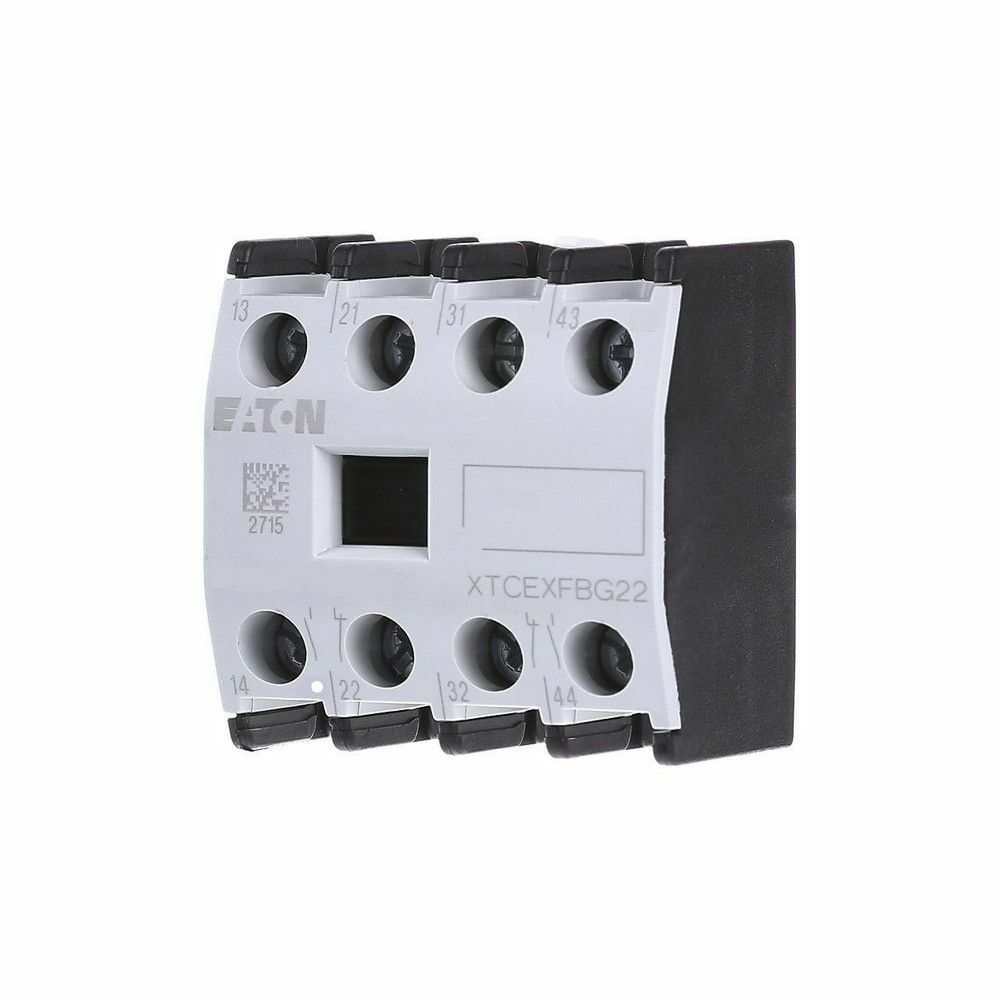

EATON 277950 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NA+2NK (DILM40-170 İÇİN)
KDV Dahildir.
x
42,33 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 277950 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NA+2NK (DILM40-170 İÇİN) |
| Stok Kodu | 277950 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 277950 Yardımcı Kontak modülü, DILM40-DILM170 aralığındaki kontaktörlere ek kumanda ve durum izleme fonksiyonu kazandırmak için tasarlanmıştır. DILM150-XHI22 model kodlu bu aksesuar; motor kumanda panolarında kontaktör çekti bilgisinin alınması, PLC girişlerinin sürülmesi, çalışma-hata sinyallerinin oluşturulması ve elektriksel kilitleme devrelerinin kurulması gibi uygulamalarda kullanılır.
Bu Yardımcı Kontak, iki normalde açık ve iki normalde kapalı kontak içeren dört kutuplu yapısıyla endüstriyel makineler, pompa panoları, fan ve kompresör kumanda sistemleri, üretim hatları ve proses otomasyon panolarında devre tasarımını kolaylaştırır. Ön yüz montajı sayesinde ilave DIN rayı alanı gerektirmeden mevcut kontaktör üzerinde kompakt çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- Kontak yapısı: Yardımcı Kontak, 2NA+2NK düzeniyle kumanda ve geri bildirim devrelerinde esnek bağlantı sağlar.
- Geniş uyumluluk: DILM40, DILM50, DILM65, DILM72, DILM80, DILM95, DILM115, DILM150 ve DILM170 kontaktör serileriyle kullanılabilir.
- Ön montaj: Kontaktörün ön yüzüne sabitlenen yapı, pano yerleşimini sadeleştirir.
- Vidalı bağlantı: 0,75-2,5 mm² kablo kesitleriyle düzenli ve servis edilebilir bağlantı imkânı sunar.
- Elektriksel dayanım: 230 V AC-15 ve 3 A koşulunda 1.300.000 operasyonluk elektriksel ömür değerine sahiptir.
- Güvenli tasarım: Kilitli karşıt kontak yapısı, IEC 60947-5-1 Ek L standardına uygun standart uygulamalarda güvenilir çalışma sağlar.
Teknik & Donanım Özellikleri
| Ürün tipi | Yardımcı Kontak modülü |
|---|---|
| Marka | EATON |
| Katalog numarası | 277950 |
| Model kodu | DILM150-XHI22 |
| Kontak düzeni | 2NA + 2NK |
| Kutup sayısı | 4 kutup |
| Uyumlu kontaktör aralığı | DILM40-DILM170 |
| Montaj şekli | Ön sabitleme, üstten montajlı model |
| Elektriksel bağlantı | Vidalı klemens |
| Ith | 16 A |
| AC-15 Ie | 6 A / 220-240 V; 4 A / 380-415 V; 1,5 A / 500 V |
| DC çalışma akımı | 10 A / 24 V, 6 A / 60 V, 3 A / 110 V, 1 A / 220 V |
| Anma darbe dayanım gerilimi | 6 kV AC |
| Elektriksel ömür | 1.300.000 operasyon / 230 V AC-15, 3 A |
| Kablo kapasitesi | 0,75-2,5 mm², tek veya çift iletken |
| Klemens sıkma torku | 1,2 Nm |
| Çalışma sıcaklığı | Açıkta -25 °C ile +60 °C; muhafaza içinde -25 °C ile +40 °C |
| Depolama sıcaklığı | -40 °C ile +80 °C |
| Boyutlar | 39 x 45 x 46 mm |
| Ağırlık | 0,055 kg |
| Standartlar ve belgeler | IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL 508, CSA-C22.2 No. 14-05, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajında öncelikle kontaktörün enerjisi kesilmeli ve model uyumluluğu kontrol edilmelidir. Modül kontaktörün ön yüzüne tam oturtulmalı, iletkenler klemens numaralarına göre bağlanmalı ve 0,75-2,5 mm² kablo kullanılmalıdır. Vidalı bağlantılar 1,2 Nm torkla sıkılmalı, kablo uçları uygun ferül veya pabuçla hazırlanmalı ve devreye alma öncesinde süreklilik testi yapılmalıdır. Yardımcı kontak ana güç devresini kesen bir koruma elemanı değildir; yalnızca üretici tarafından belirtilen kumanda ve sinyalizasyon görevlerinde kullanılmalıdır.
Sıkça Sorulan Sorular
Yardımcı Kontak hangi kontaktörlerle uyumludur?
EATON 277950, DILM40-DILM170 serisi kontaktörler için tasarlanmıştır. Farklı gövde veya aksesuar seçeneği bulunan uygulamalarda sipariş öncesi tam model kodu kontrol edilmelidir.
Kontak yapısı ve çalışma akımı nedir?
Modül 2NA+2NK kontak düzenine sahiptir. AC-15 kategorisinde 230 V için 6 A, 400 V için 4 A ve 500 V için 1,5 A çalışma akımı değerleri kullanılabilir.
Bağlantı için hangi kablo kesiti ve tork kullanılmalıdır?
Vidalı terminallerde 0,75-2,5 mm² kablo kesiti kullanılmalı ve klemensler 1,2 Nm torkla sıkılmalıdır.
