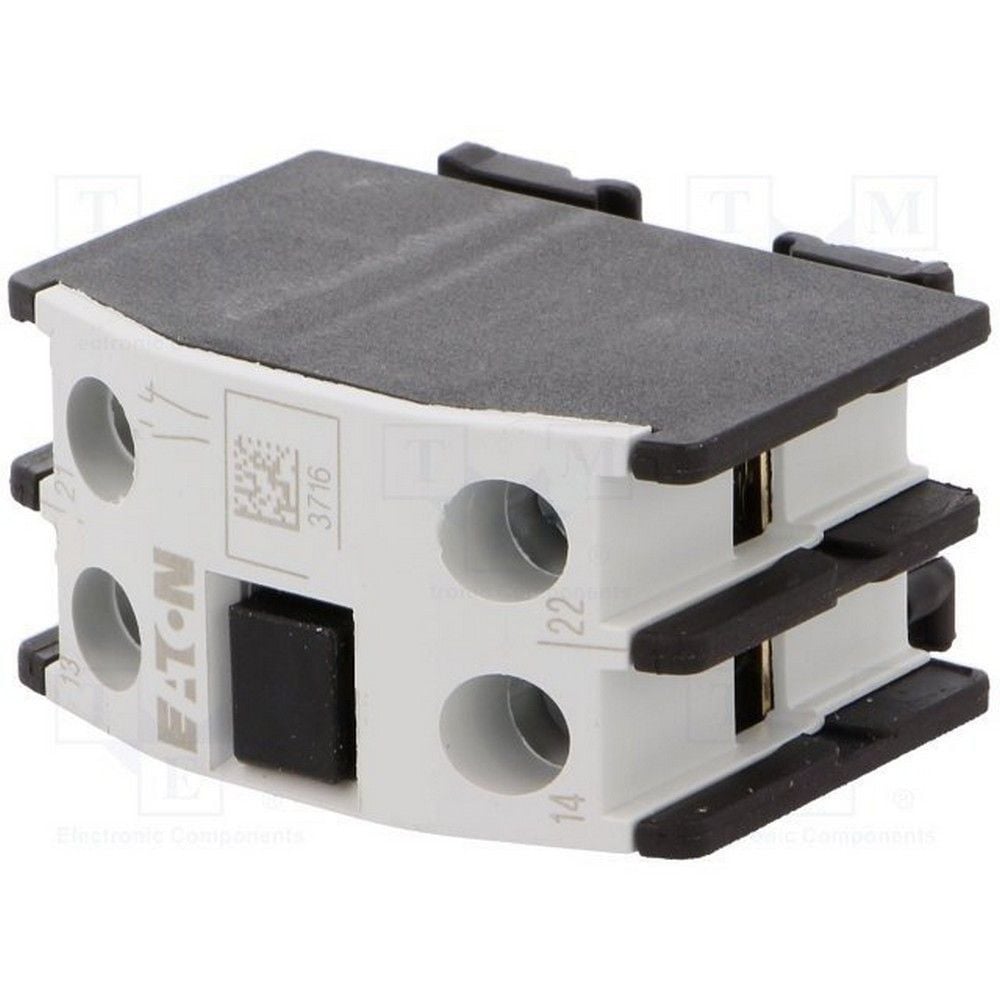

EATON 277947 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NK (DILM40-170 İÇİN)
KDV Dahildir.
x
25,21 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 277947 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NK (DILM40-170 İÇİN) |
| Stok Kodu | 277947 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 277947 DILM150-XHI02, DILM40-DILM170 kontaktörler için tasarlanmış iki kutuplu 2NK Yardımcı Kontak modülüdür. Ön yüzeye sabitlenen bu aksesuar, motor kumanda panolarında kontaktör durumunun izlenmesi, elektriksel kilitleme, çalışma geri bildirimi ve yardımcı kumanda fonksiyonları için kullanılır.
Yardımcı Kontak yapısındaki iki normalde kapalı devre, kontaktörün enerjilenme veya bırakma durumuna bağlı olarak kontrol devresine güvenilir sinyal aktarır. Ürün; makine otomasyonu, motor yol verme panoları, pompa ve fan kumanda sistemleri, endüstriyel üretim hatları ve elektrik taahhüt uygulamalarında kompakt bir çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- İki adet normalde kapalı 2NK kontak ile kumanda ve kilitleme devrelerinde esnek kullanım.
- 60 °C ortamda 16 A Ith kapasitesi ile kontrol devrelerinde güvenilir akım taşıma.
- AC-15 kategorisinde 220-240 V için 6 A, 380-415 V için 4 A çalışma akımı.
- Ön montajlı Yardımcı Kontak gövdesi sayesinde hızlı ve düzenli pano uygulaması.
- 0,75-2,5 mm² iletkenlere uygun vidalı klemens bağlantısı.
- IEC/EN 60947, UL ve CSA standartlarıyla uyumlu endüstriyel kullanım altyapısı.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Ürün kodu | 277947 |
| Model | DILM150-XHI02 |
| Ürün tipi | Yardımcı Kontak modülü |
| Kontak yapısı | 2NK, 2 normalde kapalı kontak |
| Kutup sayısı | 2 kutup |
| Montaj tipi | Ön sabitleme |
| Bağlantı tipi | Vidalı klemens |
| Geleneksel termik akım Ith | 16 A, 60 °C açık ortam |
| AC-15 çalışma akımı | 6 A, 220-240 V; 4 A, 380-415 V; 1,5 A, 500 V |
| Anma işletme gerilimi Ue | 500 V AC |
| Anma yalıtım gerilimi Ui | 690 V AC |
| Anma darbe dayanım gerilimi Uimp | 6 kV |
| Kablo kapasitesi | 0,75-2,5 mm², tek veya çift iletken |
| Maksimum sıkma torku | 1,2 Nm |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Koruma derecesi | IP20 |
| Mekanik dayanım | Ue 230 V, AC-15 3 A koşulunda 1,3 milyon operasyon |
| Uyumlu seriler | DILM40-DILM170, DILMP63-DILMP200, DILMF40-DILMF150 |
| Uygunluk ve standartlar | IEC/EN 60947, VDE 0660, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajından önce pano enerjisi tamamen kesilmeli ve kontaktörün model kodu kontrol edilmelidir. Modül kontaktörün ön bölümüne sabitlenmeli, kontrol kabloları 0,75-2,5 mm² aralığında seçilmeli ve klemensler 1,2 Nm değerini aşmadan sıkılmalıdır. 2NK kontakların normalde kapalı çalışma mantığı, kumanda şeması ve güvenlik senaryosuyla karşılaştırılmalı; devreye alma sırasında süreklilik ve kontak geçiş testleri yapılmalıdır.
Sıkça Sorulan Sorular
Yardımcı Kontak hangi kontaktörlerde kullanılabilir?
EATON 277947 Yardımcı Kontak, DILM40-DILM170 kontaktör ailesinin yanı sıra belirtilen DILMP ve DILMF serileriyle uyumludur.
Yardımcı Kontak bağlantısında hangi kablo ve tork kullanılmalıdır?
0,75-2,5 mm² kablo kullanılmalı ve vidalı klemens bağlantısı maksimum 1,2 Nm torkla tamamlanmalıdır.
2NK kontak yapısı ne anlama gelir?
2NK, iki adet normalde kapalı yardımcı kontak bulunduğunu ifade eder. Bu yapı, kontaktör durumu izleme ve elektriksel kilitleme devrelerinde tercih edilir.
