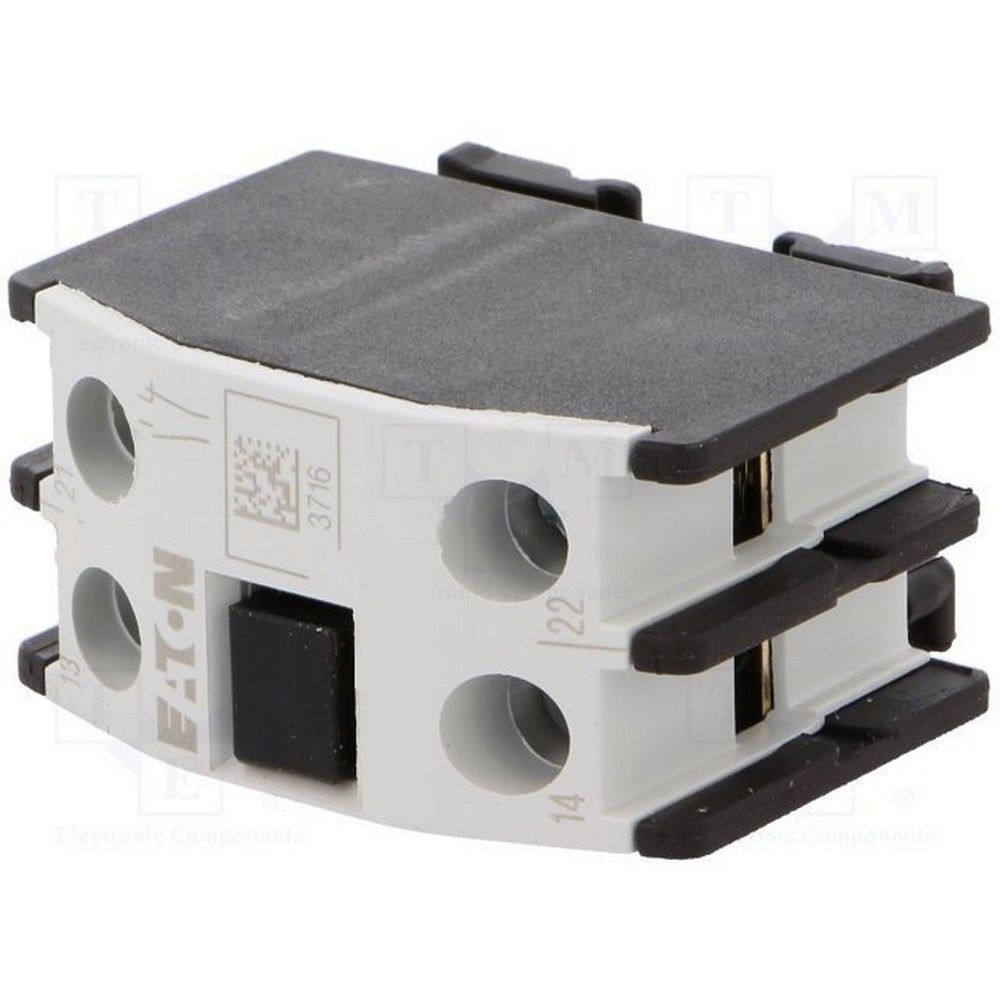

EATON 277946 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-170 İÇİN)
KDV Dahildir.
x
25,21 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 277946 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILM40-170 İÇİN) |
| Stok Kodu | 277946 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 277946 DILM150-XHI11, DILM40-DILM170 kontaktörlerde kumanda, sinyalizasyon, kilitleme ve durum geri bildirimi devrelerini genişletmek için kullanılan 2 kutuplu bir Yardımcı Kontak modülüdür. Bir normalde açık ve bir normalde kapalı kontak sunan yapı, kontaktörün çekme-bırakma durumunun kontrol panosuna veya otomasyon sistemine aktarılmasına yardımcı olur.
Ön sabitlemeli Yardımcı Kontak, motor yol verme panoları, makine kumanda panoları, pompa ve fan kontrol merkezleri ile endüstriyel otomasyon uygulamalarında tercih edilir. Ürün ana güç devresini anahtarlamak için değil, kontaktörün kontrol ve bilgi devrelerinde kullanılmak üzere tasarlanmıştır.
Öne Çıkan Üstün Özellikler & Avantajları
- Yardımcı Kontak yapısı: 1NA+1NK kontak düzeniyle tek modülde iki farklı kumanda fonksiyonu sağlar.
- Uyumluluk: DILM40-DILM170 kontaktör ailesiyle kullanılmak üzere tasarlanmıştır.
- Ön montaj: Kontaktör ön yüzüne sabitleme, pano içi erişim ve servis kolaylığı sunar.
- Vidalı bağlantı: 0,75-2,5 mm² iletken kesitleriyle güvenilir terminal bağlantısı sağlar.
- Elektriksel dayanım: 690 V anma izolasyon gerilimi, 16 A konvansiyonel termal akım ve 6 kA darbe dayanım gerilimi değerlerine sahiptir.
- Uzun kullanım ömrü: 230 V AC-15 ve 3 A koşulunda 1.300.000 elektriksel çalışma ömrü sunar.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Ürün kodu | 277946 |
| Model | DILM150-XHI11 |
| EAN | 4015082779467 |
| Kontak düzeni | 1NA+1NK |
| Kutup sayısı | 2 kutup |
| Uyumlu seri | DILM40-DILM170 |
| Montaj tipi | Ön sabitlemeli, üstten montajlı |
| Bağlantı tipi | Vidalı terminaller |
| Konvansiyonel termal akım | 16 A |
| Anma izolasyon gerilimi | 690 V |
| Anma çalışma gerilimi | AC'de maksimum 500 V |
| AC-15 çalışma akımı | 230 V'ta 6 A; 400 V'ta 4 A; 500 V'ta 1,5 A |
| DC çalışma akımı | 24 V'ta 10 A; 60 V'ta 6 A; 110 V'ta 3 A; 220 V'ta 1 A |
| Kablo kesiti | 0,75-2,5 mm² |
| Sıkma torku | 1,2 Nm |
| Koruma sınıfı | IP20 |
| Ölçüler | 39 x 46 x 24 mm |
| Ağırlık | 0,03 kg |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce kontaktörün DILM40-DILM170 ailesine ait olduğunu ve aksesuar yuvasının uygunluğunu kontrol edin. Yardımcı Kontak bağlantısında kumanda gerilimine uygun kablo seçin, yüksüklü esnek iletkenlerde 0,75-2,5 mm² aralığını koruyun ve terminal vidalarını 1,2 Nm torkla sıkın. Ürün IP20 seviyesinde olduğundan açıkta bırakılmamalı, pano içinde uygun muhafaza ve kısa devre koruması sağlanmalıdır.
Sıkça Sorulan Sorular
Bu Yardımcı Kontak hangi kontaktörlerle uyumludur?
EATON 277946 DILM150-XHI11, DILM40-DILM170 kontaktörler için kullanılır. Farklı seri aksesuarlarıyla karıştırılmamalıdır.
Yardımcı Kontak kontak düzeni nedir?
Modül üzerinde bir normalde açık ve bir normalde kapalı kontak bulunur. Bu yapı, kontaktör durumunun kumanda veya sinyal devresinde izlenmesini sağlar.
Bağlantı için hangi kablo kesiti ve tork kullanılmalıdır?
0,75-2,5 mm² iletken kesitleri kullanılabilir. Vidalı terminaller için önerilen sıkma torku 1,2 Nm'dir.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Mağazamız, ürünü orijinal ambalajlı ve adınıza faturalı olarak sevk eder. Garanti ve teknik destek üretici veya distribütör koşulları kapsamında sunulur.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 277946 Yardımcı Kontak ürününü Mağazamız güvencesiyle, ürün kodu ve barkod bilgileri kontrol edilmiş şekilde sunuyoruz. Stoklarımızdan yapılan sevkiyatlarda ürün orijinal ambalajıyla, adınıza düzenlenmiş fatura ve geçerli garanti koşullarıyla teslim edilir.
