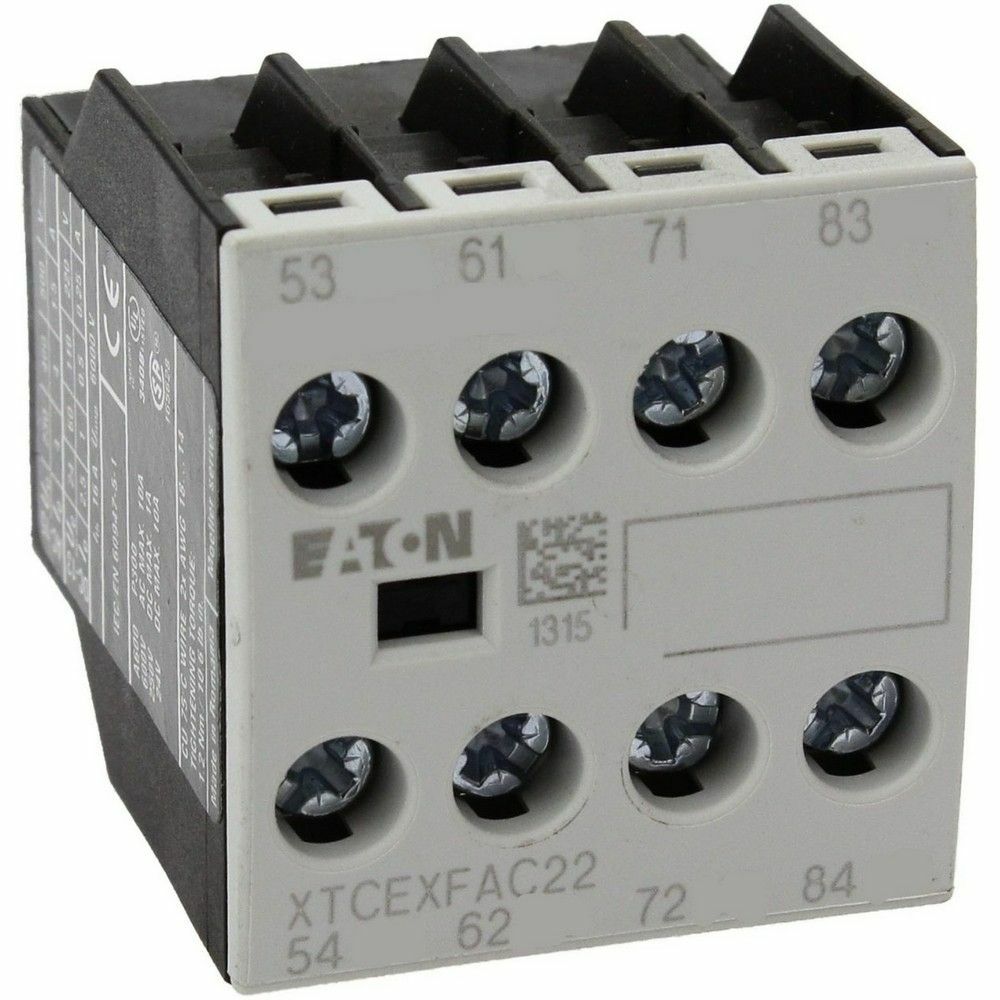

EATON 276426 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NA+2NK (DILA, DILM7-38 İÇİN)
KDV Dahildir.
x
35,12 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 276426 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 2NA+2NK (DILA, DILM7-38 İÇİN) |
| Stok Kodu | 276426 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 276426 DILA-XHI22 Yardımcı Kontak, DILA ve DILM7-DILM38 serisi kontaktörlerin yardımcı kumanda fonksiyonlarını genişletmek için kullanılan 4 kutuplu bir modüldür. 2NA+2NK kontak düzeni sayesinde kontaktör çalışma bilgisi, elektriksel kilitleme, alarm bildirimi ve otomasyon geri besleme devreleri tek bir aksesuar üzerinden oluşturulabilir.
Kompakt gövdesi; motor kontrol panoları, pompa ve fan kumanda panoları, makine otomasyonu, HVAC sistemleri ve endüstriyel dağıtım uygulamalarında yer tasarrufu sağlar. Yardımcı Kontak modülü, güç kontaklarının yerine geçmez; yalnızca kumanda, sinyalizasyon ve kontrol devrelerinde kullanılmalıdır.
Öne Çıkan Üstün Özellikler & Avantajları
- 2NA+2NK yapı: Yardımcı Kontak, hem normalde açık hem normalde kapalı devrelerde esnek kullanım sunar.
- 16 A Ith: 60 °C ortam koşulunda geleneksel termik akım kapasitesi sağlar.
- Önden montaj: Kontaktör ön yüzüne sabitlenerek pano kablolamasını düzenli tutar.
- Vidalı terminaller: 0,75-2,5 mm² iletkenlerle güvenilir bağlantı ve servis kolaylığı sunar.
- Geniş kullanım aralığı: AC-15 devrelerinde 230 V ve 400 V seviyelerinde 4 A anma çalışma akımı sağlar.
- Uzun ömür: Mekanik çalışma ömrü 10.000.000 çevrime kadar ulaşır.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Katalog numarası | 276426 |
| Model kodu | DILA-XHI22 |
| Ürün tipi | Yardımcı Kontak modülü |
| Kontak düzeni | 2NA+2NK |
| Kutup sayısı | 4 kutup |
| Uyumlu seriler | DILA, DILM7-DILM38 |
| Montaj | Önden sabitlemeli |
| Bağlantı | Vidalı terminal |
| Termik akım Ith | 16 A, 60 °C |
| Anma izolasyon gerilimi Ui | 690 V |
| Anma darbe dayanım gerilimi Uimp | 6000 V AC |
| AC-15 çalışma akımı | 4 A, 220-240 V ve 380-415 V |
| DC-13 çalışma akımı | 2,5 A, 24 V; 1 A, 60 V; 0,5 A, 110 V; 0,25 A, 220-230 V |
| Terminal kapasitesi | 0,75-2,5 mm² |
| Terminal vidası | M3.5 |
| Sıkma torku | 1,2 Nm |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 °C ile 60 °C |
| Boyutlar | 45 x 38 x 36 mm |
| Ağırlık | 0,049 kg |
| Standartlar | IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 508, CSA, VDE 0660, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajında önce kontaktör enerjisi kesilmeli, ürünün DILA veya DILM7-DILM38 gövdesiyle uyumu kontrol edilmelidir. Kablolar terminale tam oturtulmalı, 0,75-2,5 mm² aralığında uygun kesit seçilmeli ve bağlantılar 1,2 Nm torkla sıkılmalıdır. Yardımcı devreler güç devresinden ayrılmalı, klemens numaraları proje şemasına göre doğrulanmalı ve IP20 koruma seviyesi nedeniyle pano kapağı kapalı çalıştırılmalıdır.
Sıkça Sorulan Sorular
EATON 276426 Yardımcı Kontak hangi kontaktörlerle uyumludur?
Yardımcı Kontak, DILA ve DILM7-DILM38 serisi kontaktörlerde kullanılmak üzere tasarlanmıştır. Farklı serilerde montaj yapmadan önce ürün kodu kontrol edilmelidir.
Kontak yapısı ve anma değerleri nedir?
Ürün 2NA+2NK kontak düzenine ve 16 A Ith değerine sahiptir. AC-15 kullanımında 230 V ve 400 V seviyelerinde 4 A anma çalışma akımı sunar.
Bağlantı ve montaj tipi nasıldır?
Önden sabitlemeli yapıdadır ve vidalı terminaller kullanır. 0,75-2,5 mm² iletken kapasitesi, M3.5 terminal vidası ve 1,2 Nm sıkma torku bulunmaktadır.
Ürün orijinal ve faturalı olarak mı gönderilir?
Yardımcı Kontak mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak gönderilir. Üretici ve distribütör garanti koşulları geçerlidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Yardımcı Kontak ürünümüz, EATON 276426 ve DILA-XHI22 model kodları kontrol edilerek hazırlanır. Mağazamızdan yapılan siparişler orijinal ambalaj, adınıza düzenlenmiş fatura ve üretici/distribütör garanti koşullarıyla sevk edilir. Pano projenizde seri uyumluluğu veya terminal bağlantısı konusunda destek gerekiyorsa sipariş öncesinde teknik ekibimizden bilgi alabilirsiniz.
