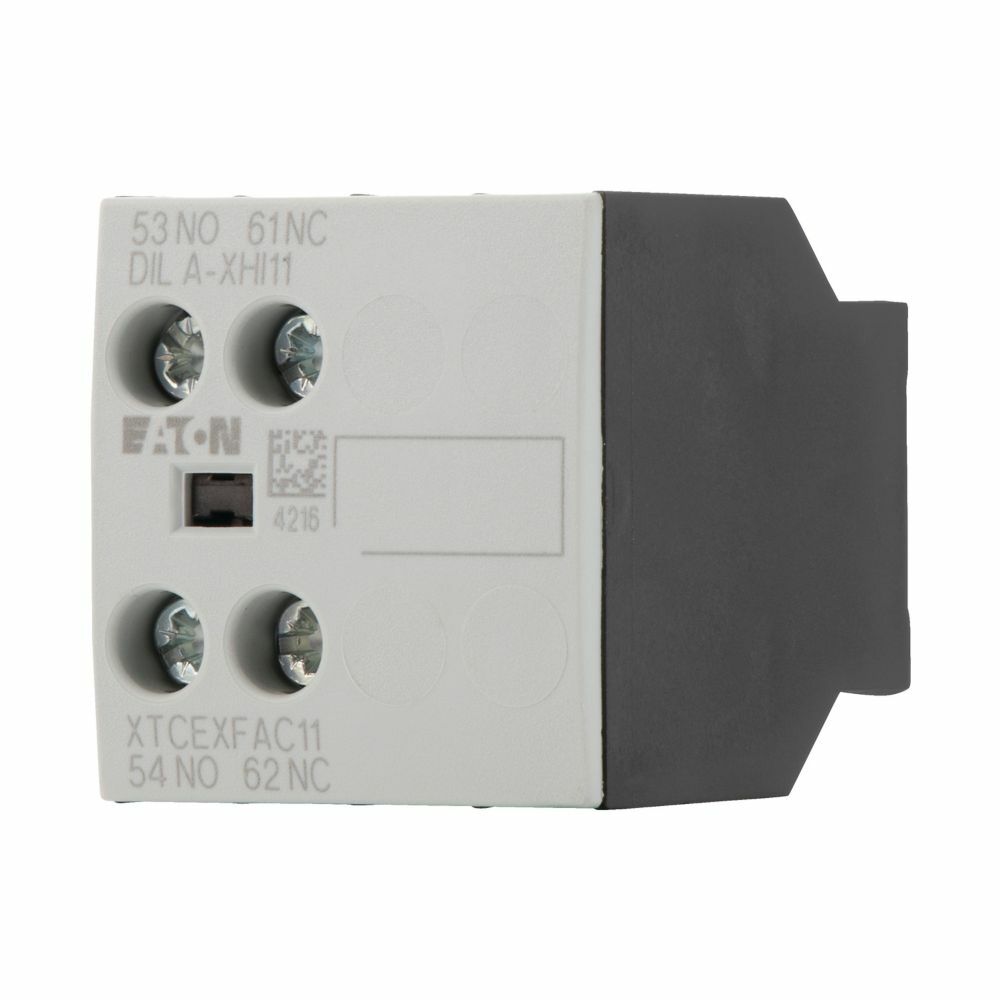

EATON 276421 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILA, DILM7-38 İÇİN)
KDV Dahildir.
x
20,98 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 276421 KONTAKTÖR AKSESUARI: YARDIMCI KONTAK 1NA+1NK (DILA, DILM7-38 İÇİN) |
| Stok Kodu | 276421 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 276421 DILA-XHI11, DILA ve DILM7-DILM38 serisi kontaktörlere önden monte edilen 1NA+1NK yardımcı kontak modülüdür. Kumanda panolarında kontaktör çalışma bilgisinin alınması, elektriksel kilitleme devrelerinin kurulması, PLC veya röle girişlerinin sürülmesi ve motor yol verme devrelerinin izlenmesi amacıyla kullanılır.
Bu Yardımcı Kontak, ana kontaktörün güç kontaklarının yerine geçmez ve tek başına motor koruması sağlamaz. Kontaktör gövdesine mekanik olarak bağlanarak mevcut kumanda devresine ilave normalde açık ve normalde kapalı sinyal noktası kazandırır. Endüstriyel makine panoları, pompa ve fan kumanda panoları, kompresör sistemleri ve otomatik transfer uygulamalarında tercih edilir.
Öne Çıkan Üstün Özellikler & Avantajları | Yardımcı Kontak
- 1NA+1NK kontak yapısı: Yardımcı Kontak modülü, aynı anda bir normalde açık ve bir normalde kapalı sinyal devresi sağlar.
- Geniş kontaktör uyumluluğu: DILA ve DILM7-DILM38 serisi kontaktörlerle kullanılmak üzere tasarlanmıştır.
- Elektriksel dayanım: Ith 16 A, Ui 690 V ve maksimum Ue 500 V değerleriyle kumanda devrelerinde güvenilir çalışma sunar.
- Kolay pano montajı: Önden sabitleme yapısı, kontaktör üzerinde hızlı aksesuar montajı ve servis kolaylığı sağlar.
- Sağlam bağlantı: M3.5 vidalı terminaller, 0,75-2,5 mm² kablo kapasitesi ve 1,2 Nm sıkma torkuyla güvenli bağlantı imkânı verir.
- Uzun kullanım ömrü: Mekanik ömrü AC veya DC kumandada 10.000.000 çalışmaya, elektriksel ömrü 230 V AC-15 ve 3 A koşulunda 1.300.000 çalışmaya kadar ulaşır.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Katalog numarası | 276421 |
| Model kodu | DILA-XHI11 |
| Ürün tipi | Yardımcı Kontak modülü |
| Kontak düzeni | 1NA+1NK |
| Kutup sayısı | 2 kutuplu |
| Termik akım Ith | 16 A |
| Anma izolasyon gerilimi Ui | 690 V AC |
| Anma çalışma gerilimi Ue | Maksimum 500 V AC |
| AC-15 anma çalışma akımı | 220-415 V için 4 A; 500 V için 1,5 A |
| DC-13 anma çalışma akımı | 24 V için 2,5 A; 60 V için 1 A; 110 V için 0,5 A; 220-230 V için 0,25 A |
| Montaj yöntemi | Önden sabitlemeli |
| Bağlantı tipi | Vidalı terminaller |
| Terminal vidası | M3.5 |
| Uygun kablo kesiti | 0,75-2,5 mm² |
| Sıkma torku | 1,2 Nm |
| Koruma sınıfı | IP20 |
| Ürün ölçüleri | 45 x 38 x 36 mm |
| Ürün ağırlığı | 0,039 kg |
| Çalışma frekansı | Maksimum 9000 çalışma/saat |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri) | Yardımcı Kontak
Yardımcı Kontak montajında öncelikle kontaktörün enerjisi tamamen kesilmeli ve model uyumluluğu kontrol edilmelidir. Modül kontaktör gövdesine önden sabitlenmeli, kablo uçları uygun şekilde hazırlanmalı ve 0,75-2,5 mm² aralığındaki iletkenler M3.5 vidalı terminallere bağlanmalıdır. Terminal bağlantıları 1,2 Nm torkla sıkılmalı; IP20 koruma seviyesine uygun olarak ürün su, yoğun toz ve dış ortam etkilerinden korunmalıdır. Devreye alma öncesinde normalde açık ve normalde kapalı kontakların süreklilik testi yapılmalıdır.
Sıkça Sorulan Sorular
Bu Yardımcı Kontak hangi cihazlarla uyumludur?
EATON DILA yardımcı kontaktörleri ile DILM7-DILM38 serisi kontaktörlerde kullanılabilir. Sipariş öncesinde cihaz üzerindeki seri ve model bilgileri karşılaştırılmalıdır.
Ürün komple kontaktör müdür?
Hayır. Ürün, mevcut kontaktöre takılan 1NA+1NK yardımcı kontak aksesuarıdır. Ana kontaktör, motor koruma şalteri veya termik röle yerine kullanılmaz.
Vidalı terminaller hangi kablo kesitini kabul eder?
Tek damarlı veya yüksüklü esnek kablolarda 0,75-2,5 mm² kesit aralığı kullanılabilir. Tavsiye edilen terminal sıkma torku 1,2 Nm'dir.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Mağazamızdan temin edilen ürünler orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Üretici veya distribütör garanti koşulları geçerlidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 276421 DILA-XHI11 ürününü mağazamız güvencesiyle, orijinal ambalajında ve adınıza düzenlenmiş fatura ile sunuyoruz. Stoklarımızdaki ürünler sipariş kontrolü sonrasında uygun ambalajlama ile sevk edilir. Pano projenizde model, kontak yapısı ve mevcut kontaktör serisi konusunda tereddüt yaşamanız hâlinde teknik ekibimizden doğrulama desteği alabilirsiniz.
