Ürün Tanıtımı & Kullanım Alanları

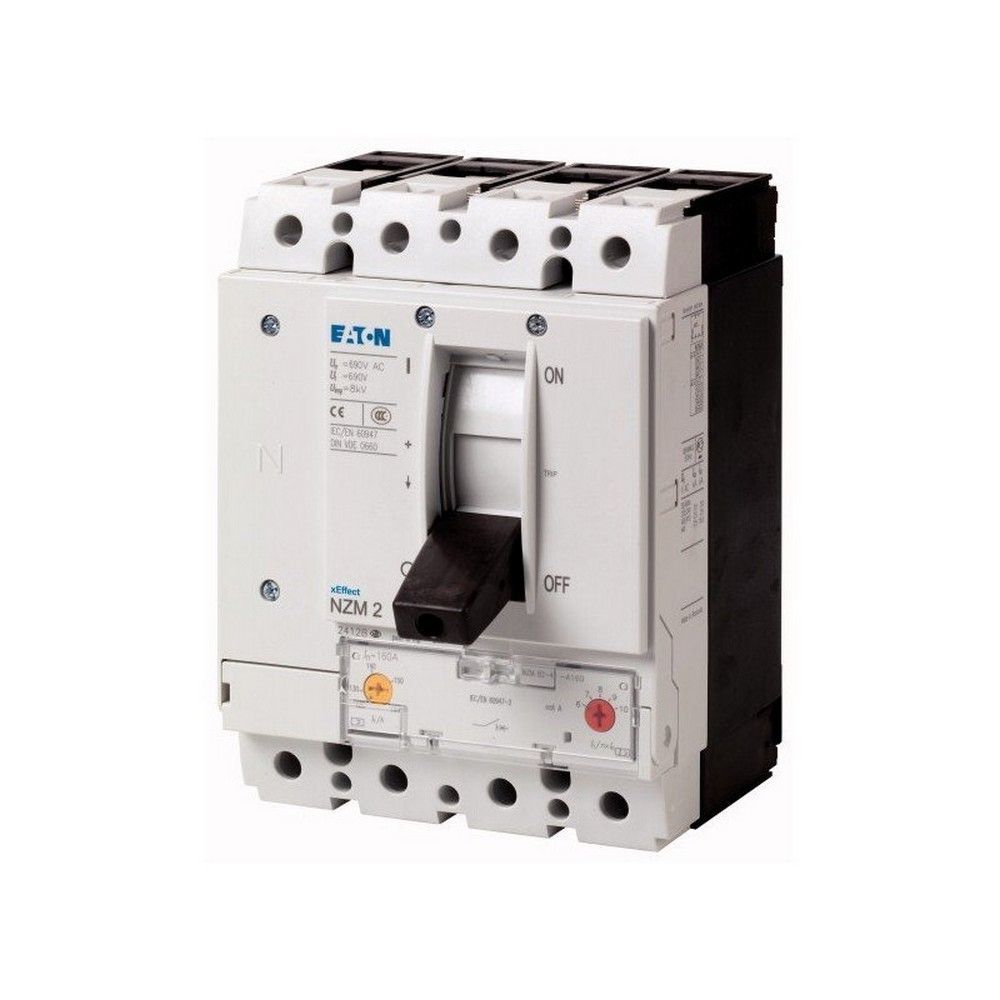

EATON 271435 NZMC2-4-A200, 4 kutuplu ve 200A anma akımlı bir Kompakt Şalter olarak ana dağıtım, tali dağıtım ve endüstriyel güç panolarında sistem ve kablo koruması amacıyla kullanılır. 400/415V AC seviyesinde 36kA kısa devre kesme kapasitesi, yüksek kısa devre akımı beklenen tesislerde güvenilir açma performansı sağlar.

Bu Kompakt Şalter, ayarlanabilir termik-manyetik açma ünitesi sayesinde farklı yük profillerine uyarlanabilir. 160-200A termik aşırı yük ayarı ve 1200-2000A ani manyetik açma aralığı; jeneratör çıkışları, HVAC sistemleri, pompa panoları, makine beslemeleri ve ana dağıtım hatlarında doğru koruma koordinasyonu yapılmasına yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• Kompakt Şalter gövdesiyle pano içinde düzenli ve alan verimli yerleşim sağlar.
• 4 kutuplu yapı, üç faz ve nötr iletkenlerinin birlikte açılmasına olanak verir.
• 200A anma akımı ve 690V AC gerilim sınıfı ile güçlü dağıtım uygulamalarına uygundur.
• 400/415V AC seviyesinde 36kA Ics kısa devre kesme kapasitesi sunar.
• Termik ayar aralığı 160-200A, manyetik açma aralığı 1200-2000A'dır.
• Yardımcı kontak, açtırma bobini, düşük gerilim bobini ve motor mekanizması gibi opsiyonlarla genişletilebilir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce tesisin kısa devre akımı, kablo taşıma kapasitesi ve üst koruma koordinasyonu kontrol edilmelidir. Standart vidalı bağlantı kullanılacaksa kablo pabucu, bara ölçüsü ve terminal aksesuarı birlikte seçilmelidir. Bakır çok telli iletkenler için terminal tipine bağlı olarak 25-185 mm² aralığına kadar bağlantı seçenekleri bulunur; tork değeri kullanılan terminal aksesuarının montaj talimatına göre uygulanmalıdır. Pano imalatında 48W ısı kaybı ve IEC/EN 61439 sıcaklık yükselmesi hesabı dikkate alınmalıdır.

Sıkça Sorulan Sorular

Kompakt Şalter termik ve manyetik ayar aralığı nedir?

Bu Kompakt Şalter için termik ayar aralığı 160-200A, ani manyetik açma ayarı ise 1200-2000A'dır. Ayarlar, kablo kesiti, yük akımı ve selektivite hesabına göre yetkili elektrik personeli tarafından yapılmalıdır.

Bu ürün 4 kutuplu dağıtım sistemlerinde kullanılabilir mi?

Evet. Dört kutuplu yapı, üç faz ve nötr iletkenlerinin birlikte kontrol edilmesi gereken ana dağıtım ve endüstriyel pano uygulamaları için uygundur.

Kompakt Şalter için hangi bağlantı aksesuarları kullanılabilir?

Standart vidalı bağlantının yanında proje gereksinimine göre kutu terminali, tünel terminali, arka bağlantı ve bakır bara bağlantı seçenekleri değerlendirilebilir.

Ürün orijinal ve garantili olarak temin edilir mi?

Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Sipariş öncesinde aksesuar ve teslimat ihtiyaçlarınız için teknik ekibimizden destek alabilirsiniz.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, EATON 271435 Kompakt Şalter ürününü ürün kodu ve model bilgisi kontrol edilmiş şekilde sunar. Sevkiyat öncesi ambalaj, ürün etiketi ve sipariş içeriği kontrol edilir; ürün adınıza faturalı olarak, uygun koruyucu ambalajla gönderilir.
