Ürün Tanıtımı & Kullanım Alanları

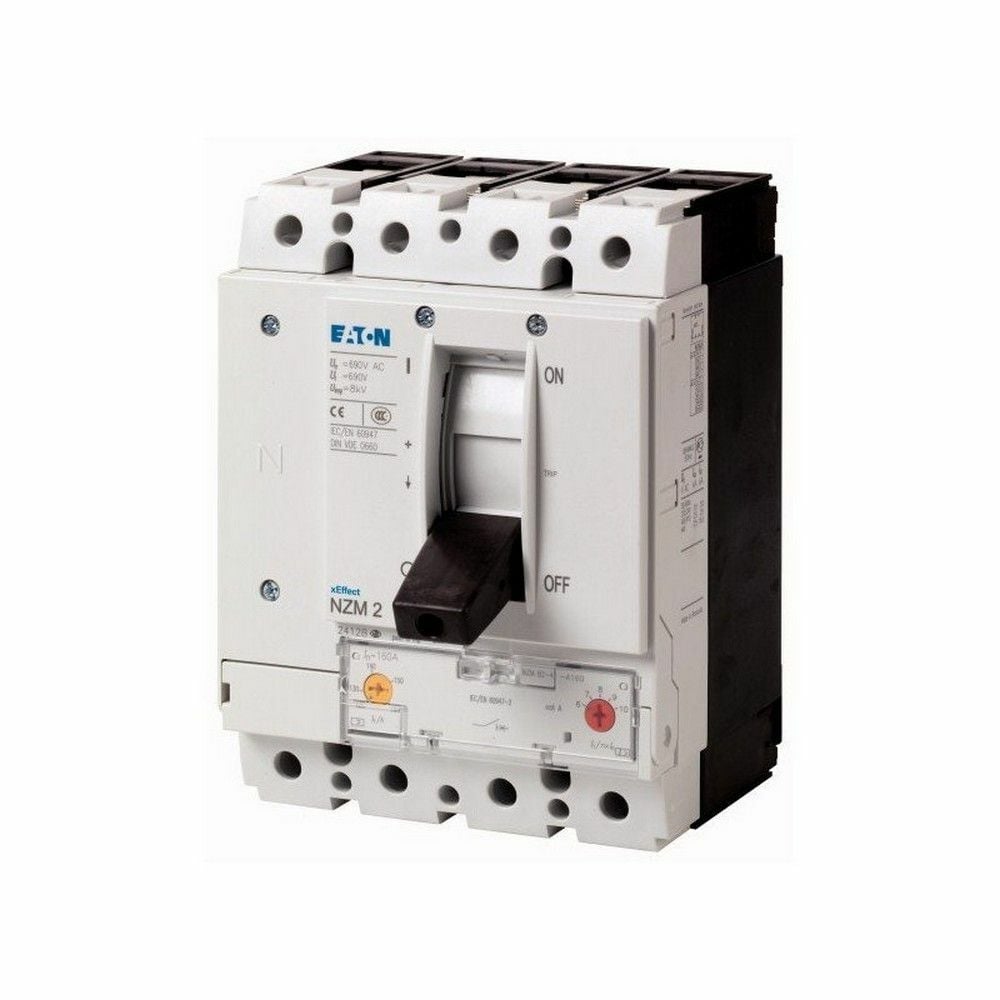

EATON 271432, NZMC2-4-A160 model kodlu 4 kutuplu bir Kompakt Şalter çözümüdür. 160A anma akımı, termik-manyetik açma yapısı ve 400/415V AC’de 36kA kısa devre kesme kapasitesiyle ana dağıtım panoları, ticari tesisler, üretim hatları, jeneratör çıkışları ve yüksek akımlı makine beslemelerinde sistem ile kablo koruması sağlar.

Bu Kompakt Şalter, termik açma değerinin 125-160A ve ani manyetik açma değerinin 960-1600A arasında ayarlanabilmesi sayesinde farklı yük profillerine göre yapılandırılabilir. Dört kutuplu tasarım, üç faz ve nötr iletkenin birlikte kontrol edilmesi gereken enerji dağıtım uygulamalarında düzenli ve güvenli bir çözüm sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• 160A anma akımı: Ana dağıtım ve endüstriyel besleme hatlarında yüksek akım taşıma kapasitesi sunar.
• 36kA kesme kapasitesi: 400/415V AC seviyesinde güçlü kısa devre koruması sağlar.
• Ayarlanabilir termik koruma: 125-160A aralığında yük ve kablo karakteristiğine göre ayarlanabilir.
• Ayarlanabilir manyetik koruma: 960-1600A aralığında ani kısa devre açma seviyesi belirlenebilir.
• 4 kutuplu yapı: Fazlar ve nötrün birlikte kontrol edildiği dağıtım panolarına uygundur.
• NZM2 gövde sınıfı: Sabit pano montajı, opsiyonel kumanda ve yardımcı donanım entegrasyonu için uygundur.
• Kompakt Şalter koruması: IEC/EN 60947 standardına uygun yapı, 690V AC izolasyon ve 8kV ana kontak darbe dayanımı sunar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter sabit pano montajına uygundur ve dikey konumda veya 90 derece yönlerde kullanılabilir. Ana bağlantıda kullanılacak kablo pabucu, bakır bara ve iletken kesiti M8 bağlantı düzenine göre seçilmelidir. Tek damarlı bakır iletkenlerde 10-16 mm², çok telli bakır iletkenlerde 25-185 mm² aralığı ürün veri sayfasındaki bağlantı seçenekleriyle uyumludur. Termik ve manyetik ayarlar, kısa devre hesabı, kablo kesiti, selektivite ve pano ısınma hesabı dikkate alınarak yetkili elektrik personeli tarafından yapılmalıdır.

Sıkça Sorulan Sorular

EATON 271432 kaç amperdir?

Bu Kompakt Şalter 160A anma akımına sahiptir ve termik ayarı 125-160A arasında yapılabilir.

36kA kesme kapasitesi hangi gerilimde geçerlidir?

36kA Icu ve Ics değeri 400/415V AC, 50/60Hz çalışma gerilimi için geçerlidir. Gerilim yükseldikçe kesme kapasitesi değişir ve proje hesabında ilgili değer kullanılmalıdır.

Ürün DIN raya monte edilir mi?

EATON 271432, sabit pano montajlı NZM2 gövde yapısındadır. DIN ray yerine pano montaj plakası, bağlantı aksesuarları ve uygun sabitleme donanımı kullanılmalıdır.

Ürüne motor mekanizması veya açtırma bobini eklenebilir mi?

NZM2 serisi için uyumlu motor mekanizması, şönt açtırma bobini, yardımcı kontak, döner kurma kolu ve terminal aksesuarları ayrıca yapılandırılabilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan temin edilen Kompakt Şalter, orijinal ambalajı ve ürün kodu kontrol edilerek adınıza faturalı şekilde sevk edilir. Ürün; üretici ve distribütör garanti koşulları kapsamında sunulur. Sevkiyat öncesinde 271432 ürün kodu, NZMC2-4-A160 model bilgisi ve fiziksel ambalaj kontrolü yapılır.
