Ürün Tanıtımı & Kullanım Alanları

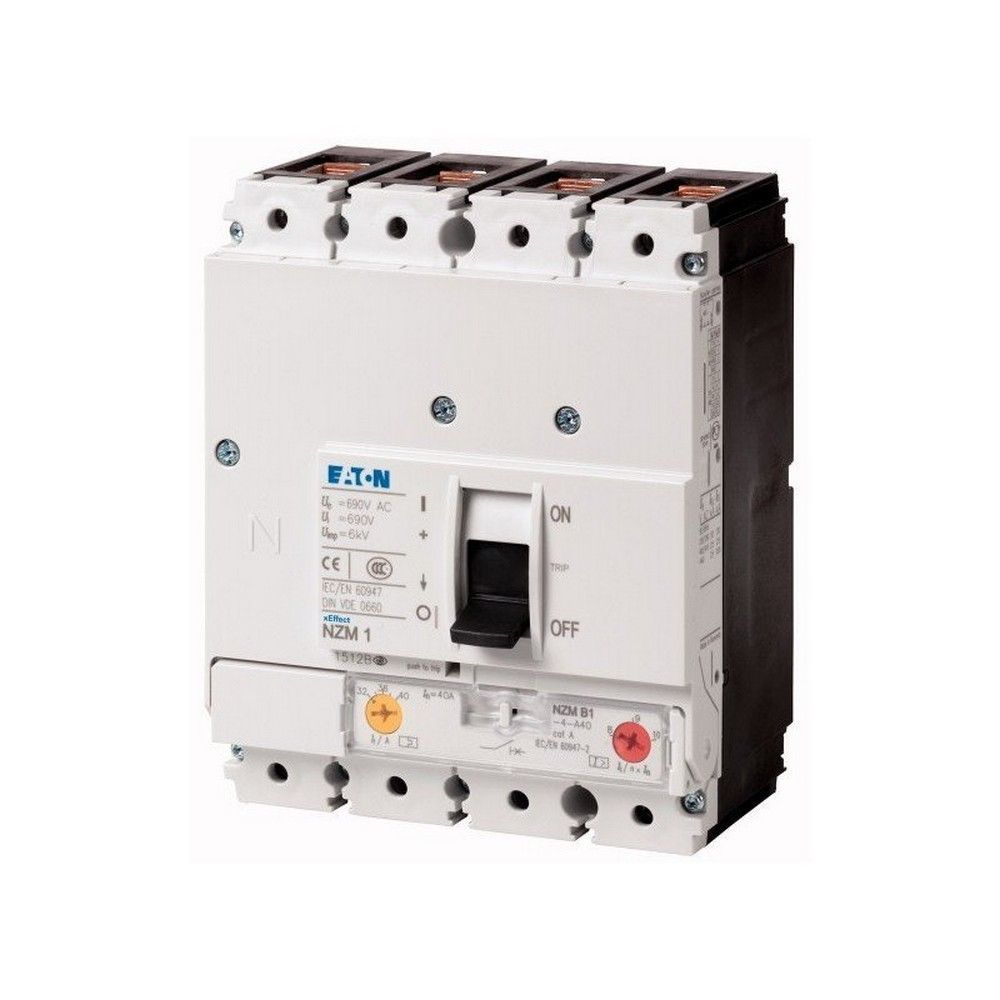

EATON 271418 NZMC1-4-A125, ana dağıtım ve endüstriyel enerji dağıtım panolarında kullanılan 4 kutuplu bir Kompakt Şalter modelidir. 125A anma akımı, 690V anma çalışma gerilimi ve 400/415V seviyesinde 36kA kısa devre kesme kapasitesi ile yüksek kısa devre seviyesine sahip tesislerde güvenilir devre koruması sağlar.

Bu Kompakt Şalter; fabrika ana dağıtım panoları, ticari bina enerji panoları, makine besleme panoları, jeneratör çıkış panoları ve tali dağıtım sistemlerinde kablo ve ekipmanların aşırı akım ile kısa devreye karşı korunması amacıyla tercih edilir. Ayarlanabilir termik-manyetik açma ünitesi, yük karakteristiğine ve kablo akım taşıma kapasitesine göre daha kontrollü koruma ayarı yapılmasına olanak tanır.

Öne Çıkan Üstün Özellikler & Avantajları

• Ayarlanabilir koruma: Kompakt Şalter termik açma değeri 100-125A, manyetik ani açma aralığı 750-1250A seviyesindedir.
• Yüksek kesme kapasitesi: 400/415V AC seviyesinde 36kA Icu ve 36kA Ics değeri sunar.
• 4 kutuplu yapı: Üç faz ve nötr iletkenlerinin birlikte açılıp izole edilmesini sağlar.
• Geniş gerilim uyumluluğu: 690V AC anma çalışma ve izolasyon gerilimi ile farklı alçak gerilim dağıtım sistemlerinde kullanılabilir.
• Kompakt gövde: 120x145x84,5 mm ölçüleri pano yerleşiminde kontrollü alan kullanımı sağlar.
• Endüstriyel dayanım: Mekanik ömrü 20.000 operasyona kadar olup IEC/EN 60947 standardı kapsamında değerlendirilir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce tesisin kısa devre hesabı, kablo akım taşıma kapasitesi, yükün kalkış karakteristiği ve selektivite gereksinimi kontrol edilmelidir. Termik ayar değeri kablo ve sürekli yük akımına, manyetik ayar ise kısa devre seviyesi ile ani kalkış akımlarına göre belirlenmelidir. Kutu tipi terminallerde uygun iletken yüksüğü, doğru kablo kesiti ve üretici montaj talimatındaki sıkma prosedürü kullanılmalı; pano içinde yaklaşık 26,7W güç kaybı nedeniyle ısı dağılımı ve derating hesabı göz ardı edilmemelidir. Kompakt Şalter önünde bakım ve kumanda için yeterli çalışma mesafesi bırakılmalıdır.

Sıkça Sorulan Sorular

EATON 271418 Kompakt Şalterin termik ve manyetik ayar aralığı nedir?

Termik ayar 100-125A, manyetik ani açma aralığı ise 750-1250A seviyesindedir. Ayarlar, tesis kısa devre hesabı ve kablo akım taşıma kapasitesine göre yapılmalıdır.

4 kutuplu Kompakt Şalter hangi uygulamalara uygundur?

Üç faz ve nötrün birlikte kontrol edilmesi gereken ana dağıtım, tali dağıtım, makine besleme ve endüstriyel pano uygulamalarında kullanılabilir.

Montaj sırasında hangi hususlara dikkat edilmelidir?

Sabit montaj yapısı, terminal tipi, bağlantı kesiti, pano içi sıcaklık ve aksesuar uyumluluğu kontrol edilmelidir. DIN rayı uygulaması için uygun montaj aksesuarı kullanılmalıdır.

Ürün orijinal ve garantili olarak temin edilir mi?

Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak gönderilir. Garanti işlemleri üretici ve distribütör garanti koşulları çerçevesinde yürütülür.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, EATON 271418 Kompakt Şalter ürününü ürün kodu ve teknik tanımı kontrol edilerek orijinal ambalajıyla sevkiyata hazırlar. Ürün faturalı olarak gönderilir; sipariş öncesinde model kodu, 4 kutup yapısı, 125A anma akımı ve 36kA kesme kapasitesi proje gereksinimleriyle karşılaştırılmalıdır. Stoklarımızdan yapılan sevkiyatlarda ambalaj bütünlüğü ve ürün kodu kontrol edilerek güvenli teslimat sağlanır.
