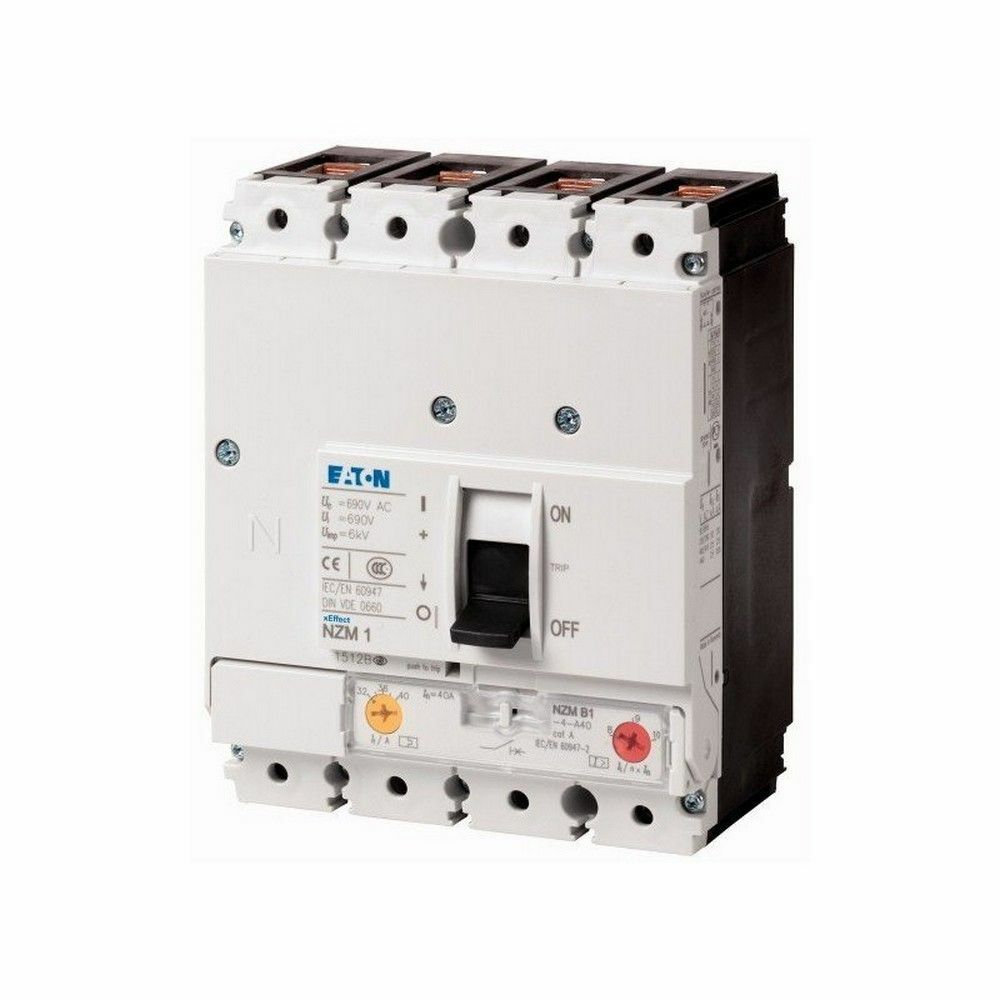

EATON 271414 KOMPAKT ŞALTER (AYARLANABİLİR TERMİK-MANYETİK KORUMALI) 4X80A 36KA
KDV Dahildir.
x
694,25 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 271414 KOMPAKT ŞALTER (AYARLANABİLİR TERMİK-MANYETİK KORUMALI) 4X80A 36KA |
| Stok Kodu | Y7-271414 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 271414 Kompakt Şalter, NZMC1-4-A80 model koduyla sunulan, dört kutuplu ve ayarlanabilir termik-manyetik korumalı bir MCCB güç kesicisidir. 80A anma akımı ve 400/415V AC seviyesinde 36kA kısa devre kesme kapasitesi sayesinde ana dağıtım panoları, tali dağıtım panoları, makine besleme panoları ve endüstriyel tesislerde kablo ile tesis koruması için kullanılır.
Bu Kompakt Şalter, termik aşırı yük ve ani manyetik kısa devre açma fonksiyonlarını tek gövdede birleştirir. 63-80A termik ayar aralığı ile yük akımına, 480-800A manyetik ayar aralığı ile kısa devre davranışına göre koruma koordinasyonu yapılabilir. Sabit montaj yapısı, pano imalatında sağlam ve erişilebilir bir yerleşim sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 80A anma akımı: Orta güçlü üç fazlı dağıtım ve makine besleme hatlarında güvenilir anahtarlama ve koruma sağlar.
- Dört kutuplu yapı: Üç faz ile birlikte nötr hattının da aynı gövde üzerinden kontrol edilmesine olanak tanır.
- Ayarlanabilir termik-manyetik koruma: Kompakt Şalter, 63-80A termik ve 480-800A manyetik ayar aralıklarıyla proje değerlerine göre yapılandırılabilir.
- 36kA kısa devre kesme kapasitesi: 400/415V AC dağıtım seviyesinde yüksek kısa devre dayanımı sunar.
- 690V AC yalıtım gerilimi: Güç dağıtım sistemlerinde uygun izolasyon ve darbe dayanımı sağlar.
- Çerçeve klemensli sabit montaj: Ön bağlantı yapısı ve uygun aksesuarlarla pano kablolamasını kolaylaştırır.
Teknik & Donanım Özellikleri
| Ürün | EATON 271414 |
|---|---|
| Model | NZMC1-4-A80 |
| EAN | 4015082714147 |
| Ürün tipi | Termik-manyetik kompakt devre kesici |
| Kutup sayısı | 4 kutuplu |
| Anma akımı | 80A |
| Anma gerilimi | 690V AC |
| Kesme kapasitesi Ics | 55kA / 230V AC; 36kA / 400-415V AC; 22,5kA / 440V AC; 6kA / 525V AC; 4kA / 690V AC |
| Kapama kapasitesi Icm | 76kA / 400-415V AC |
| Termik ayar aralığı Ir | 63-80A |
| Manyetik açma ayarı Ii | 480-800A |
| Kesme süresi | 10ms'den kısa |
| Ana devre bağlantısı | Çerçeve klemensi, ön bağlantı |
| Kablo kapasitesi | Kablo üreticisine bağlı olarak 95mm²'ye kadar |
| Ölçüler | 145 x 120 x 84,5mm |
| Ağırlık | 1,325kg |
| Çalışma sıcaklığı | -25°C ile +70°C |
| Darbe dayanım gerilimi Uimp | 6kV |
| Elektriksel kullanım ömrü | 400V AC-1'de 10.000; 415V AC-1'de 7.500; 690V AC-1'de 5.000 işlem |
| Kullanım kategorisi | A, IEC/EN 60947-2 |
| Standart | IEC/EN 60947 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Kompakt Şalter, pano montaj plakası veya uygun sabit montaj şasesi üzerine üretici ölçülerine göre yerleştirilmelidir. Ana devre bağlantıları yapılmadan önce enerji tamamen kesilmeli, kablo kesiti ve kısa devre hesabı kontrol edilmelidir. 95mm²'ye kadar kablo bağlantısı kablo üreticisinin terminal uygunluğu doğrulanarak yapılmalı; bağlantı sıkma torkunda ürünle birlikte gelen üretici montaj talimatı esas alınmalıdır. Termik ve manyetik ayarlar, kablo taşıma kapasitesi, yük akımı ve selektivite hesabına göre yetkin elektrik personeli tarafından belirlenmelidir.
Sıkça Sorulan Sorular
Kompakt Şalter hangi akım değerinde çalışır?
Ürün 80A anma akımına sahiptir. Termik koruma ayarı 63-80A arasında, manyetik ani açma ayarı 480-800A arasındadır.
Bu ürün kaç kutupludur ve hangi gerilim seviyesinde kullanılır?
EATON 271414 dört kutupludur ve 690V AC anma gerilimi için tasarlanmıştır. 400/415V AC'de 36kA kısa devre kesme kapasitesi sunar.
Kompakt Şalter pano montajında nelere dikkat edilmelidir?
Sabit montaj ölçüleri, bağlantı yönü, kablo kesiti, terminal uygunluğu ve koruma ayarları kontrol edilmelidir. Pano içindeki ısı dağılımı ve erişim mesafesi de dikkate alınmalıdır.
