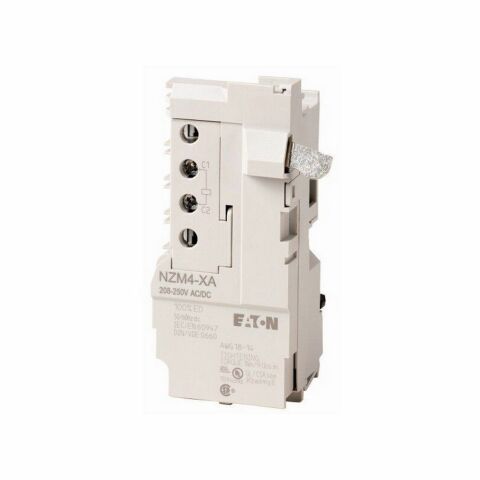

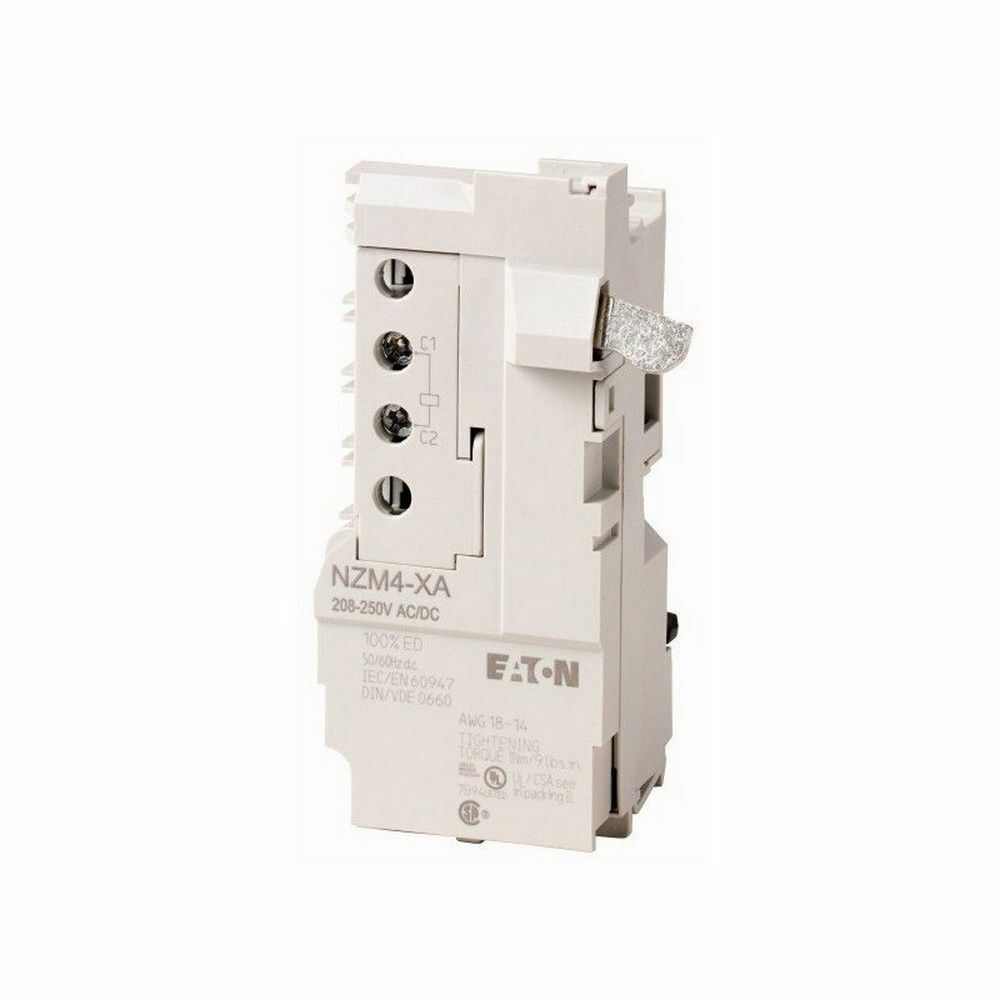

EATON 266451 KOMPAKT ŞALTER AKSESUARI: ŞÖNT AÇTIRMA BOBİNİ NZM4
KDV Dahildir.
x
231,29 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 266451 KOMPAKT ŞALTER AKSESUARI: ŞÖNT AÇTIRMA BOBİNİ NZM4 |
| Stok Kodu | 266451 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 266451 Şönt Açtırma Bobini, NZM4 kompakt şalterlerin uzaktan veya otomatik kumanda sinyaliyle açtırılması için kullanılan iç aksesuardır. 208-250V AC/DC kumanda gerilimiyle çalışan bu aksesuar; ana dağıtım panoları, jeneratör çıkış panoları, enerji dağıtım sistemleri, endüstriyel tesisler ve acil durdurma devrelerinde kullanılır.
Şönt Açtırma Bobini, kompakt şalterin açma mekanizmasına elektriksel komut iletir. Gerilim darbesiyle veya sürekli gerilim uygulanmasıyla açma gerçekleştirebilir. Ürün, NZM4(-4) ve N(S)4(-4) gövde kompakt şalterlerle mekanik olarak uyumludur.
Öne Çıkan Üstün Özellikler & Avantajları
- Uzaktan açma: Şönt Açtırma Bobini, kumanda devresinden gelen sinyali doğrudan şalter açma mekanizmasına aktarır.
- AC/DC çalışma: 208-250V AC/DC kontrol beslemesiyle farklı pano kumanda senaryolarına uyum sağlar.
- Hızlı tepki: 22 ms reaksiyon süresi, açma komutunun kısa sürede uygulanmasına yardımcı olur.
- Düşük tüketim: 2,5 VA/W çekme gücü, kumanda devresinde verimli kullanım sağlar.
- Sürekli çalışma: Maksimum çalışma süresi sınırsızdır; uygun kumanda projelerinde sürekli enerjili çalışabilir.
- Güvenli montaj: Ürün, NZM4 aksesuar yuvasına yerleşen kompakt ve vidalı bağlantılı yapıya sahiptir.
Teknik & Donanım Özellikleri
| Ürün | EATON Moeller NZM aksesuarı |
|---|---|
| Katalog numarası | 266451 |
| Model | NZM4-XA208-250AC/DC |
| Aksesuar türü | Şönt Açtırma Bobini |
| Uyumlu şalter | NZM4(-4), N(S)4(-4) |
| Anma kumanda gerilimi | 208-250V AC/DC |
| Gerilim çalışma aralığı | 0,7-1,1 x Us |
| Frekans | 50/60/200/400 Hz ve DC |
| Reaksiyon süresi | 22 ms |
| Minimum komut süresi | 10-15 ms |
| Çekme gücü | 2,5 VA/W |
| Maksimum çalışma süresi | Sınırsız |
| Bağlantı tipi | Vidalı ve cıvatalı bağlantı |
| İletken kesiti | 0,75-2,5 mm²; 18-14 AWG |
| Ölçüler | 107 x 51 x 64 mm |
| Ağırlık | 0,256 kg |
| Uygunluk ve standartlar | IEC, UL, CSA, CE, RoHS |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce kompakt şalterin enerjisini tamamen kesin ve ürün modelinin NZM4 gövdeyle uyumunu kontrol edin. Şönt Açtırma Bobini kumanda hattını, pano projesinde belirtilen 208-250V AC/DC gerilime göre bağlayın; klemenslerde 0,75-2,5 mm² uygun iletken ve yüksük kullanın. Şönt bobini, belirli erken kapama yardımcı kontakları veya düşük gerilim açtırma bobinleriyle aynı anda kullanılamayacağından mevcut aksesuar kombinasyonu montaj öncesinde doğrulanmalıdır.
Sıkça Sorulan Sorular
Şönt Açtırma Bobini hangi gerilimle çalışır?
Bu Şönt Açtırma Bobini, 208-250V AC/DC kumanda gerilimiyle çalışır ve 0,7-1,1 x Us çalışma aralığını destekler.
Hangi şalterlerde kullanılır?
EATON 266451, NZM4(-4) ve N(S)4(-4) kompakt şalterlerde kullanılır. NZM1, NZM2 veya NZM3 gövde aksesuarlarıyla karıştırılmamalıdır.
Montajı nasıl yapılır?
Aksesuar, uyumlu kompakt şalterin iç aksesuar yuvasına yerleştirilir ve vidalı bağlantı ile kumanda devresine bağlanır. Montaj yalnızca enerjisiz sistemde yetkin elektrik personeli tarafından yapılmalıdır.
