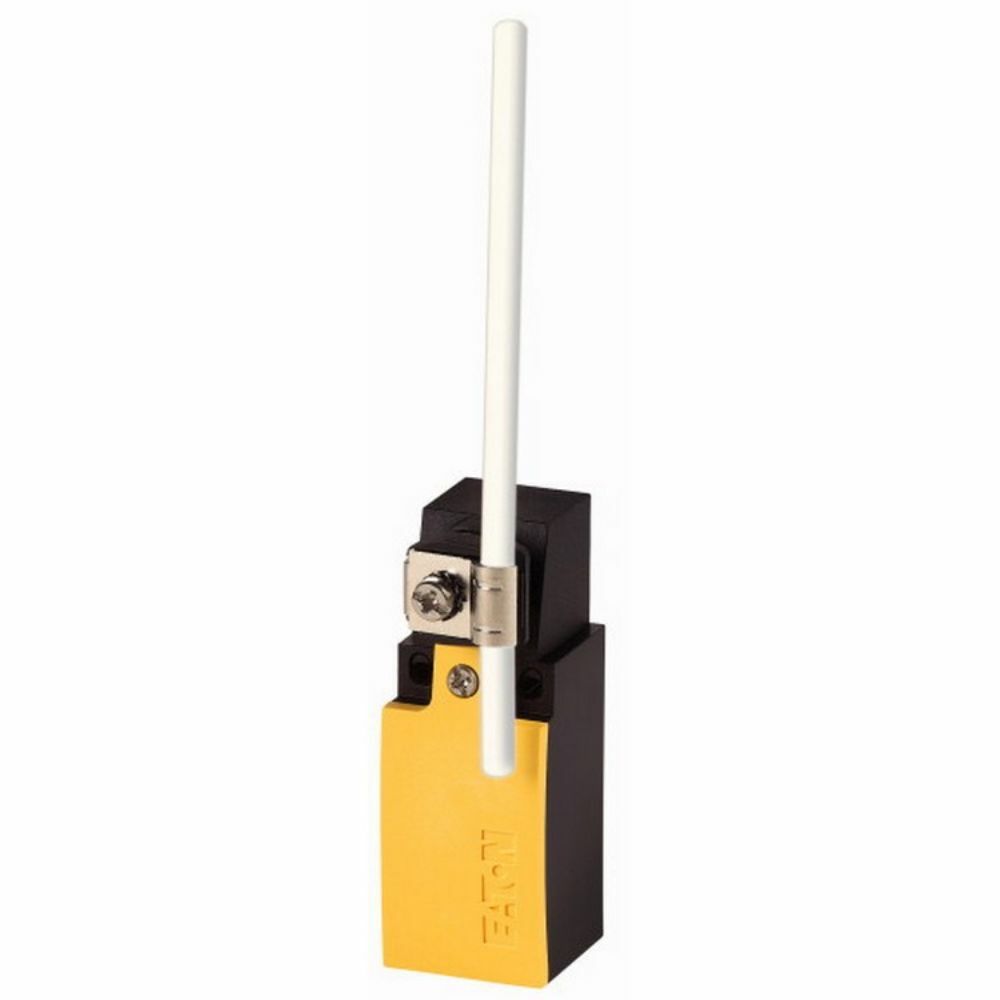

EATON LSM-11S/RR METAL NİHAYET ŞALTERİ (AYARLANABİLİR PLASTİK ÇUBUKLU), 1NA+1NK (SNAP ACTİON)
KDV Dahildir.
x
119,09 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON LSM-11S/RR METAL NİHAYET ŞALTERİ (AYARLANABİLİR PLASTİK ÇUBUKLU), 1NA+1NK (SNAP ACTİON) |
| Stok Kodu | 266141 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON LSM-11S/RR, metal gövdeli ve ayarlanabilir plastik çubuk kollu bir Nihayet Şalteri olarak makine otomasyonu, konveyör hatları, hareketli kapaklar, mekanik limit algılama ve güvenlik pozisyon izleme uygulamalarında kullanılır. 1NA+1NK kontak yapısı, aynı mekanik hareketten hem kumanda hem de izleme sinyali alınmasına imkân verir.
Snap action mekanizması hızlı kontak değişimi sağlarken zorlamalı açma özelliği, uygun şekilde tasarlanmış güvenlik devrelerinde normalde kapalı kontağın mekanik hareketle güvenilir biçimde açılmasına yardımcı olur. Bu Nihayet Şalteri, makine üreticileri ve pano imalatçıları için kompakt gövde, ayarlanabilir kol geometrisi ve zorlu ortam dayanımı bir arada sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NA+1NK kontak: Kumanda ve geri bildirim devrelerini aynı gövdede toplar.
- Ayarlanabilir plastik çubuk kol: Farklı yaklaşma yönlerine ve mekanik hareket mesafelerine uyarlanabilir.
- Snap action çalışma: Hızlı ve kararlı kontak geçişi sağlar.
- IP66/IP67 koruma: Toz, su sıçraması ve zorlu saha şartlarına karşı koruma sunar.
- Metal gövde: Endüstriyel makinelerde mekanik dayanımı artırır.
- Güvenlik fonksiyonlarına uygunluk: Zorlamalı açma ve normalde kapalı kontak yapısı sayesinde güvenlik devrelerinde kullanılabilir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Nihayet Şalteri / güvenlik pozisyon şalteri |
| Marka | EATON |
| Seri | LS-Titan |
| Model | LSM-11S/RR |
| Katalog numarası | 266141 |
| EAN | 4015082661410 |
| Kontak konfigürasyonu | 1NA+1NK |
| Kontak çalışma tipi | Snap action |
| Zorlamalı açma | Var |
| Gövde malzemesi | Metal |
| Aktüatör tipi | Ayarlanabilir plastik çubuk kol |
| Çubuk kol boyu | L = 130 mm |
| AC-15 işletme akımı | 24-240 V: 6 A; 380-415 V: 4 A |
| DC-13 işletme akımı | 24 V: 3 A; 125 V: 0,8 A; 220-230 V: 0,3 A |
| Yalıtım gerilimi Ui | 400 V |
| Darbe dayanım gerilimi Uimp | 4 kV AC |
| Koşullu kısa devre akımı Iq | 1 kA |
| Kısa devre koruması | Maksimum 6 A gG/gL sigorta |
| Bağlantı tipi | Cage Clamp |
| Kablo girişi | Metrik, M20 uyumlu |
| İletken kesiti | Tek damarlı 0,5-2,5 mm²; yüksüklü çok telli 0,5-1,5 mm² |
| Koruma sınıfı | IP66/IP67 |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik ömür | 8.000.000 çevrim |
| Maksimum çalışma hızı | 1,5 m/s |
| Çalışma kuvveti | Strok başlangıcı 1,0 N; strok sonu 8,0 N |
| Tekrarlama hassasiyeti | 0,15 mm |
| Gövde ölçüleri | 31 × 140 × 33,5 mm |
| Ağırlık | 0,196 kg |
| Standartlar ve uygunluklar | IEC/EN 60947-5, IEC/EN 60947, UL 508, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Nihayet Şalteri montajında gövde, hareketli mekanizmanın yaklaşma doğrultusuna göre rijit bir yüzeye sabitlenmeli ve plastik çubuk kol yalnızca üretici tarafından öngörülen çalışma yönünde hareket etmelidir. Çubuk kolun strok sonuna kadar zorlanması, yana doğru aşırı bükülmesi veya sürekli mekanik baskı altında bırakılması önlenmelidir. Cage Clamp bağlantıları enerjisi kesilmiş devrede yapılmalı, iletken kesiti uygun seçilmeli ve M20 kablo girişinde sızdırmazlık korunmalıdır. Güvenlik uygulamalarında normalde kapalı kontak, güvenlik rölesi veya uygun kontrol sistemiyle birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
EATON LSM-11S/RR Nihayet Şalteri hangi kontak yapısına sahiptir?
Ürün 1NA+1NK kontak konfigürasyonuna sahiptir. Snap action çalışma prensibi hızlı kontak değişimi sağlar.
Bu Nihayet Şalteri hangi gerilim ve akım değerlerinde kullanılabilir?
AC-15 kategorisinde 24-240 V için 6 A, 380-415 V için 4 A; DC-13 kategorisinde 24 V için 3 A, 125 V için 0,8 A ve 220-230 V için 0,3 A değerleri kullanılabilir.
Montaj sırasında hangi noktalar kontrol edilmelidir?
Ayarlanabilir çubuk kolun yaklaşma yönü, mekanik strok mesafesi, Cage Clamp bağlantıları, M20 kablo girişi ve IP sızdırmazlığı kontrol edilmelidir.
Ürün orijinal ve faturalı olarak temin edilebilir mi?
Nihayet Şalteri mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sunulur.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON LSM-11S/RR 266141 ürününü mağazamızdan orijinal ürün güvencesiyle, faturalı olarak temin edebilirsiniz. Ürün ambalajı ve model kodu sevkiyat öncesinde kontrol edilir. Stoklarımızdan yapılan gönderimlerde ürünün teknik konfigürasyonu, kontak yapısı ve model kodu sipariş bilgileriyle karşılaştırılarak hazırlanır.
