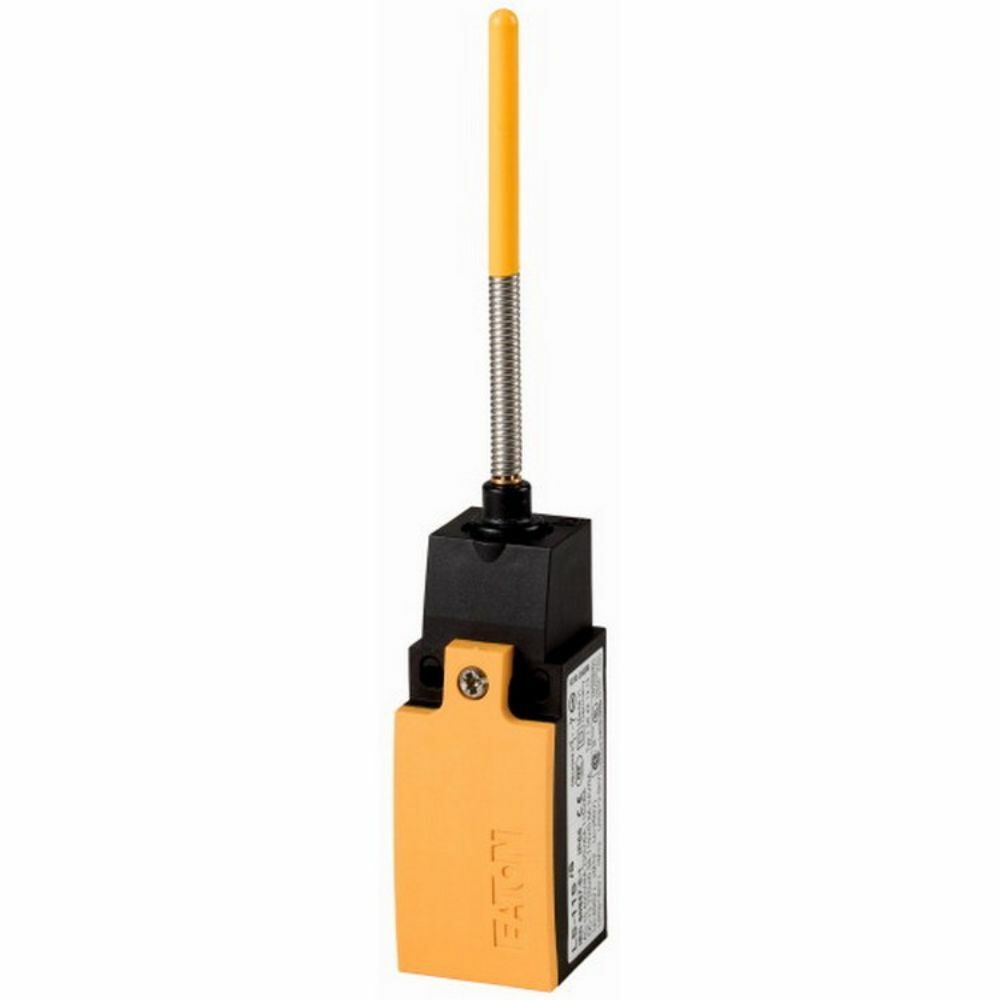

EATON 266104 PLASTİK NİHAYET ŞALTERİ (YAYLI PLASTİK ÇUBUKLU)
KDV Dahildir.
x
63,26 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 266104 PLASTİK NİHAYET ŞALTERİ (YAYLI PLASTİK ÇUBUKLU) |
| Stok Kodu | 266104 |
| Marka | EATON |
Ürün Detayı
Nihayet Şalteri: Ürün Tanıtımı & Kullanım Alanları
EATON 266104 Nihayet Şalteri, LS-11S/S model koduyla sunulan, yaylı plastik çubuklu ve hızlı açma kontaklı bir konum algılama elemanıdır. 1NA+1NK kontak yapısı sayesinde hareketli bir mekanizmanın belirli konuma ulaştığını algılamak, kumanda devresini açmak veya kapatmak için kullanılır.
Bu Nihayet Şalteri; makine otomasyonu, konveyör sistemleri, üretim hatları, kapak kontrolü, hareketli mekanizma sınırlandırması ve endüstriyel kumanda panolarında değerlendirilebilir. IP66/IP67 koruma sınıfı, plastik gövde ve geniş çalışma sıcaklığı aralığı sayesinde tozlu, nemli ve değişken ortam koşullarında güvenilir bir çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- Esnek algılama: Yaylı plastik çubuklu Nihayet Şalteri, farklı yaklaşım yönlerinden gelen mekanik hareketleri algılamaya yardımcı olur.
- Kontak yapısı: 1 normalde açık ve 1 normalde kapalı kontak, aynı mekanik hareketten iki ayrı kumanda sinyali alınmasını sağlar.
- Koruma sınıfı: IP66/IP67 gövde yapısı, toz ve su etkilerine karşı korumalı saha uygulamalarında avantaj sağlar.
- Elektriksel kapasite: AC-15 kategorisinde 230-240 V seviyesinde 6 A, 380-415 V seviyesinde 4 A çalışma akımı sunar.
- Mekanik dayanım: 8 milyon mekanik operasyon ömrü ve saatte 6000 operasyona kadar çalışma frekansı sağlar.
- Montaj esnekliği: İşletme kafası 90 derece aralıklarla döndürülebilir ve yaklaşım yönüne göre uyarlanabilir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Nihayet Şalteri |
| Marka | EATON |
| Model | LS-11S/S |
| Ürün kodu | 266104 |
| EAN | 4015082661045 |
| Aktüatör tipi | Yaylı plastik çubuk |
| Çubuk uzunluğu | 126 mm |
| Kontak yapısı | 1NA + 1NK |
| Anahtarlama fonksiyonu | Hızlı açma kontaklı |
| Koruma sınıfı | IP66 / IP67 |
| Gövde malzemesi | İzolasyonlu plastik |
| AC-15 çalışma akımı | 24 V, 125 V ve 230-240 V: 6 A; 380-415 V: 4 A |
| DC-13 çalışma akımı | 24 V: 3 A; 110 V: 0,6 A; 220-230 V: 0,3 A |
| Anma yalıtım gerilimi | 400 V |
| Darbe dayanım gerilimi | 4 kV AC |
| Koşullu kısa devre akımı | 1 kA |
| Kontak sigorta koruması | Maksimum 6 A gG/gL |
| Çalışma sıcaklığı | -25 ile +70 derece |
| Mekanik ömür | 8 milyon operasyon |
| Kablo kapasitesi | Tek damarlı 0,5-2,5 mm²; yüksüklü esnek 0,5-1,5 mm² |
| Bağlantı tipi | Kafes klemens |
| Gövde ölçüleri | 180 x 31 x 33,5 mm |
| Çalıştırma kuvveti | Başlangıç 1,0 N / son 8,0 N |
| Kapak vidası sıkma torku | 0,8 Nm ±0,2 Nm |
| Montaj vidası sıkma torku | 1,5 Nm |
| Standartlar | IEC/EN 60947-5, UL 508, CSA-C22.2 No. 14, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Nihayet Şalteri montajında yaylı çubuğun hareketli parçaya doğru hizalanmasına, çubuğun aşırı yanal kuvvet veya sürekli mekanik baskı altında kalmamasına dikkat edilmelidir. Gövde 2 adet M4 vida ile sabitlenmeli, kapak vidaları 0,8 Nm ±0,2 Nm torkla sıkılmalı ve bağlantı kabloları terminal kapasitesine uygun seçilmelidir. Kısa devre koruması için kontak devresinde maksimum 6 A gG/gL sigorta kullanılmalıdır.
Sıkça Sorulan Sorular
Kontak yapısı ve çalışma kapasitesi nedir?
Ürün 1NA+1NK kontaklıdır. AC-15 kategorisinde 230-240 V seviyesinde 6 A, 380-415 V seviyesinde 4 A; DC-13 kategorisinde 24 V seviyesinde 3 A çalışma akımı sunar.
Hangi uygulamalarda kullanılabilir?
Makine otomasyonu, konveyörler, üretim hatları, kapak kontrolü ve hareketli mekanizma konum algılama uygulamalarında kullanılabilir.
Bağlantı ve montaj tipi nasıldır?
Kafes klemens bağlantısı bulunan ürün, 0,5-2,5 mm² tek damarlı veya 0,5-1,5 mm² yüksüklü esnek kablo ile bağlanabilir. İşletme kafası 90 derece aralıklarla ayarlanabilir.
Bu ürün güvenlik nihayet şalteri olarak kullanılabilir mi?
Hayır. Ürün, insan güvenliği gerektiren emniyet fonksiyonları için tasarlanmış bir güvenlik nihayet şalteri değildir. Bu tür uygulamalarda uygun güvenlik sınıfına sahip ekipman kullanılmalıdır.
