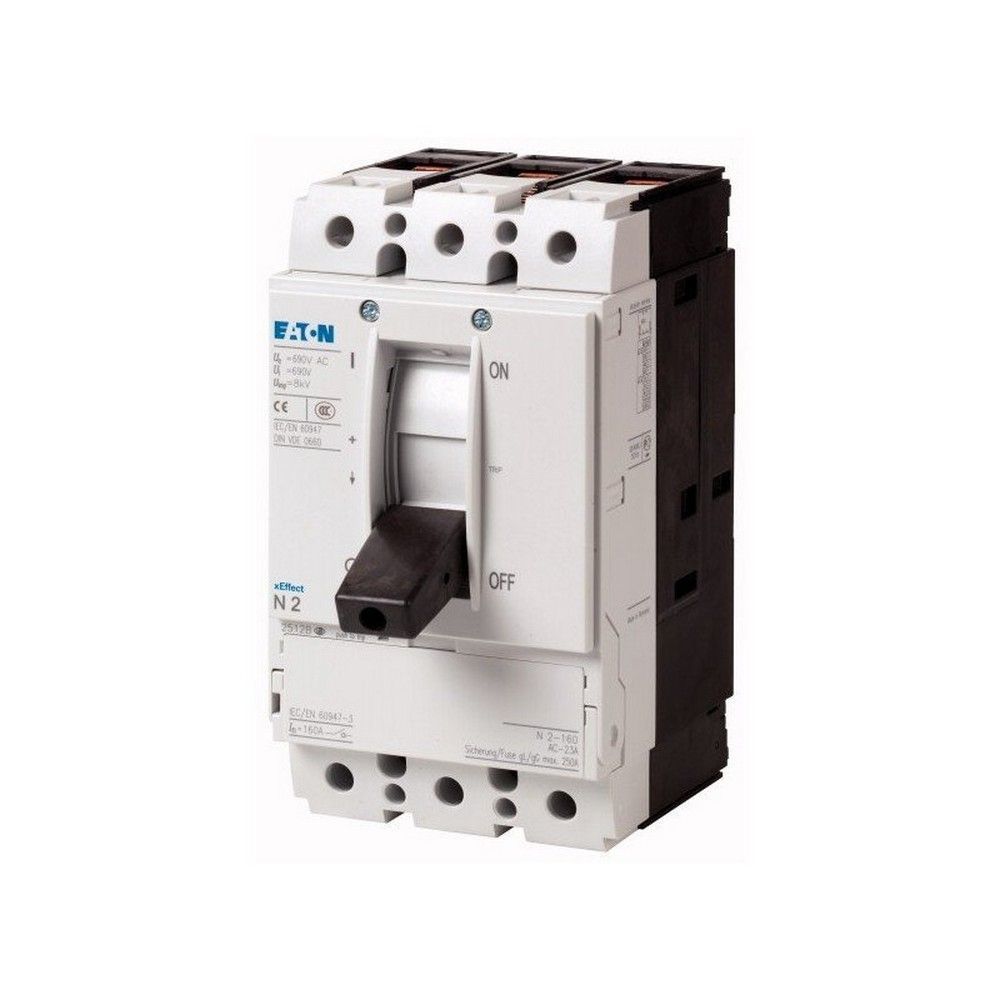

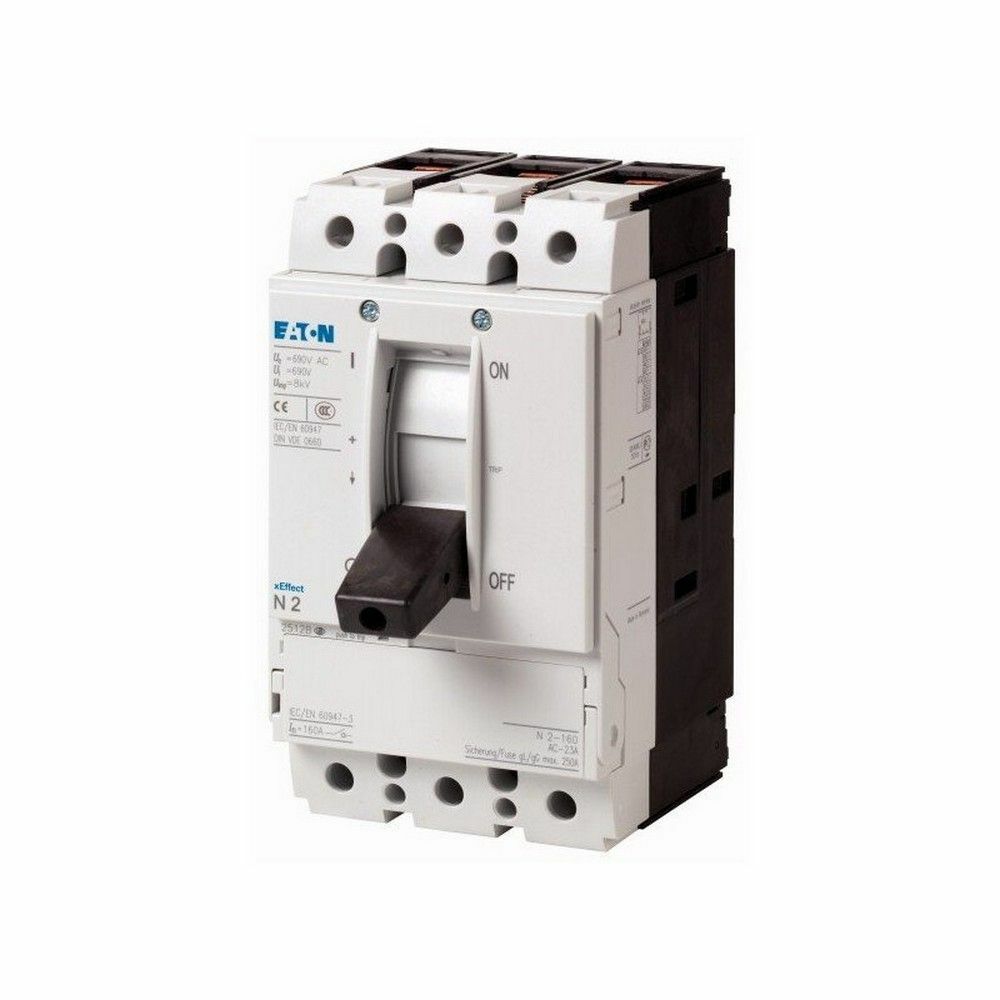

EATON 266006 KOMPAKT TİP YÜK AYIRICI 3X200A
KDV Dahildir.
x
636,61 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 266006 KOMPAKT TİP YÜK AYIRICI 3X200A |
| Stok Kodu | 266006 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 266006 PN2-200, üç kutuplu ve 200A anma akımlı Kompakt Yük Ayırıcı modelidir. Sabit montajlı gövdesi, I-0 anahtarlama konumu ve ana şalter karakteristiği sayesinde enerji dağıtımının kontrollü şekilde kesilmesi, bakım sırasında güvenli ayırma yapılması ve makine beslemelerinin izole edilmesi için kullanılır. Kompakt Yük Ayırıcı yapısı; ana dağıtım panoları, tali dağıtım panoları, motor ve makine panoları, endüstriyel tesis girişleri ve servis ayırma noktalarında düzenli pano yerleşimi sağlar.
Bu Kompakt Yük Ayırıcı, 690V AC seviyesine kadar olan sistemlerde kullanılabilir. Ürün bir otomatik devre kesici gibi aşırı akım koruması yapmaz; kısa devre ve aşırı akım koruması için uygun üst devre sigortası veya koruma cihazı ile birlikte projelendirilmelidir. Üç fazlı devrenin aynı mekanizma üzerinden açılıp kapanması, bakım ve işletme güvenliği açısından önemli avantaj sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 200A anma akımı ve 3 kutuplu yapı ile üç fazlı enerji hatlarında güvenilir ayırma sağlar.
- 690V AC maksimum çalışma ve yalıtım gerilimi, endüstriyel dağıtım sistemleri için geniş kullanım aralığı sunar.
- Kompakt Yük Ayırıcı gövdesi, sabit pano montajında düzenli yerleşim ve kolay servis erişimi sağlar.
- IEC/EN 60947 ve IEC/EN 60947-3 tabanlı ayırma karakteristikleriyle ana şalter ve bakım şalteri uygulamalarına uygundur.
- I-0 konumları net biçimde izlenebilir; kilitleme aksesuarlarıyla enerji kesme prosedürleri desteklenebilir.
- Uygun yedek sigorta koordinasyonuyla 400/415V seviyesinde 100kA, 690V seviyesinde 80kA koşullu kısa devre dayanımı sunar.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Ürün tipi | Kompakt Yük Ayırıcı |
| Marka | EATON |
| Model kodu | PN2-200 |
| Katalog numarası | 266006 |
| EAN | 4015082660062 |
| Kutup sayısı | 3 kutuplu |
| Anma akımı | 200A |
| Maksimum çalışma gerilimi Ue | 690V AC |
| Anma yalıtım gerilimi Ui | 690V |
| Çalışma frekansı | 50-60Hz |
| Anahtarlama konumları | I, 0 |
| AC-22/23A işletme akımı | 250A, 415V ve 690V |
| AC-23, 400V işletme gücü | 110kW |
| Koşullu kısa devre akımı | 100kA, 400/415V; 80kA, 690V |
| Kısa devre kapama kapasitesi Icm | 5,5kA, 690V |
| Kısa süreli dayanım akımı Icw | 3,5kA, 0,3s ve 1s |
| Maksimum yedek sigorta | 250A gL |
| Standart bağlantı | Vidalı terminal |
| Opsiyonel bağlantılar | Kutu terminali, arka bağlantı, tünel terminali |
| Bakır çok telli iletken kapasitesi | 25-185mm², terminal tipine göre |
| Bakır bara bağlantısı | 16x5mm - 24x8mm, arka bağlantı |
| Montaj tipi | Sabit montaj |
| Ölçüler | 142 x 105 x 185mm |
| Ağırlık | 1,901kg |
| Isı yayılımı | 30,72W, 200A çalışma akımında |
| Elektriksel ömür | 400/415V AC-1'de 10.000 işlem; 690V AC-3'te 5.000 işlem |
| Mekanik ömür | 20.000 işlem |
| Koruma seçenekleri | IP20 temel yapı, izolasyon çerçevesiyle IP40, kapı kuplajlı döner kol ile IP66 |
| Çalışma sıcaklığı | -25°C ile +70°C |
| Aşırı gerilim kategorisi | III |
| Kirlilik derecesi | 3 |
| Yardımcı kontak | Temel üründe yardımcı kontak bulunmaz |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Kompakt Yük Ayırıcı montajından önce pano kısa devre seviyesi, sürekli akım, ısı yayılımı, bara ölçüsü ve kullanılacak terminal aksesuarı birlikte kontrol edilmelidir. Bağlantı yapılırken iletken uçları uygun papuçla hazırlanmalı, terminal üretici talimatındaki sıkma değerine göre tork anahtarıyla sabitlenmeli ve fazlar arasında gerekli açıklıklar korunmalıdır. Ürün yalnızca enerji kesilmiş ve gerilimsiz olduğu doğrulanmış devrede monte edilmelidir. Pano kapısından kumanda isteniyorsa NZM2 uyumlu döner kumanda aksesuarları ayrıca seçilmelidir.
Sıkça Sorulan Sorular
Bu Kompakt Yük Ayırıcı 690V sistemlerde kullanılabilir mi?
Evet. EATON 266006 için maksimum çalışma gerilimi ve anma yalıtım gerilimi 690V AC olarak belirtilmiştir. Uygulama sırasında sistemin topraklama yapısı, kısa devre seviyesi ve uygun koruma koordinasyonu ayrıca doğrulanmalıdır.
Kompakt Yük Ayırıcı otomatik sigorta yerine kullanılabilir mi?
Hayır. Ürün, enerji ayırma ve anahtarlama amacı taşıyan bir yük ayırıcıdır. Aşırı akım ve kısa devre koruması için uygun gL sigorta veya projeye uygun başka bir üst devre koruma elemanı kullanılmalıdır.
Montajda hangi bağlantı seçenekleri değerlendirilebilir?
Standart bağlantı vidalı terminaldir. Kablo kesiti, bara bağlantısı ve pano yerleşimine göre kutu terminali, arka bağlantı veya tünel terminali seçenekleri değerlendirilebilir. Kullanılacak aksesuarın PN2 gövde ile uyumu kontrol edilmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Bu Kompakt Yük Ayırıcı, mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün kodu, model kodu ve fiziksel ambalaj kontrolleri sevkiyat öncesinde yapılır. Garanti ve teknik destek süreçlerinde mağazamız, pano imalatçıları ve profesyonel elektrik uygulamacıları için ürün doğrulama ve aksesuar seçimi konusunda destek sunar.
