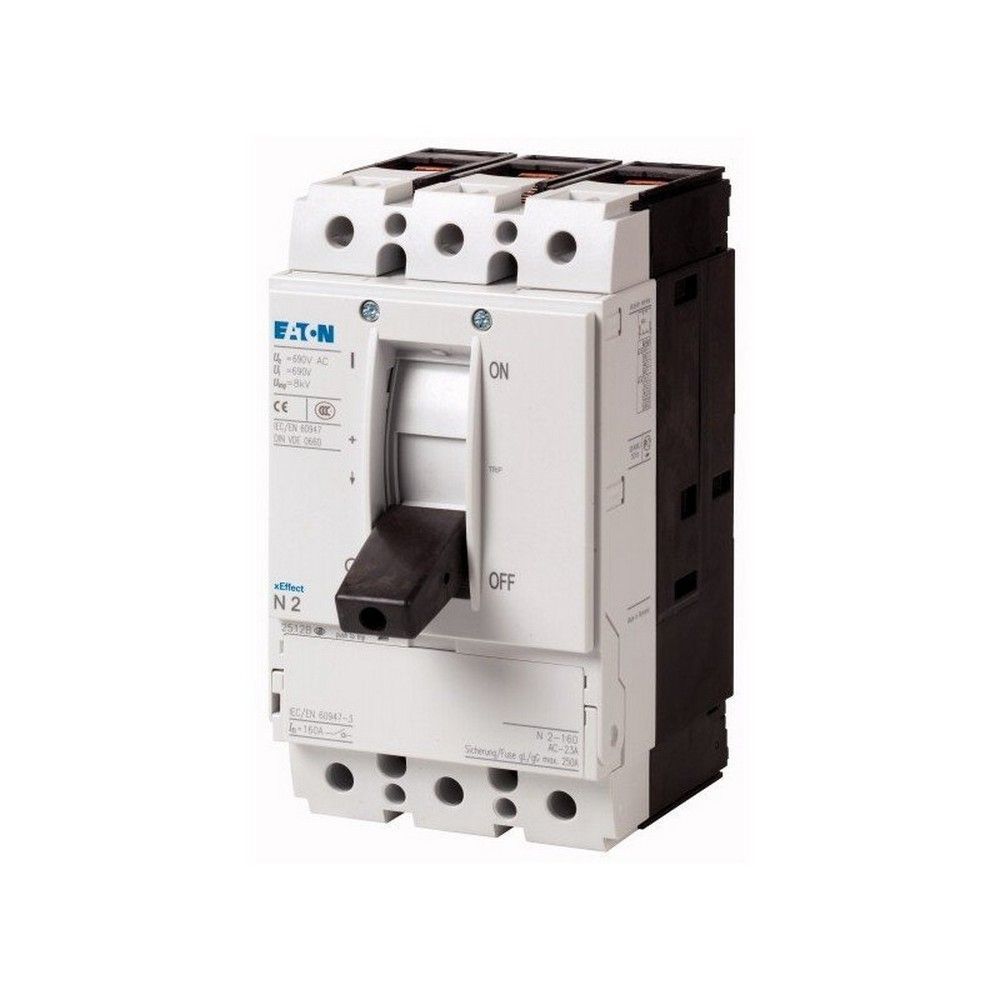

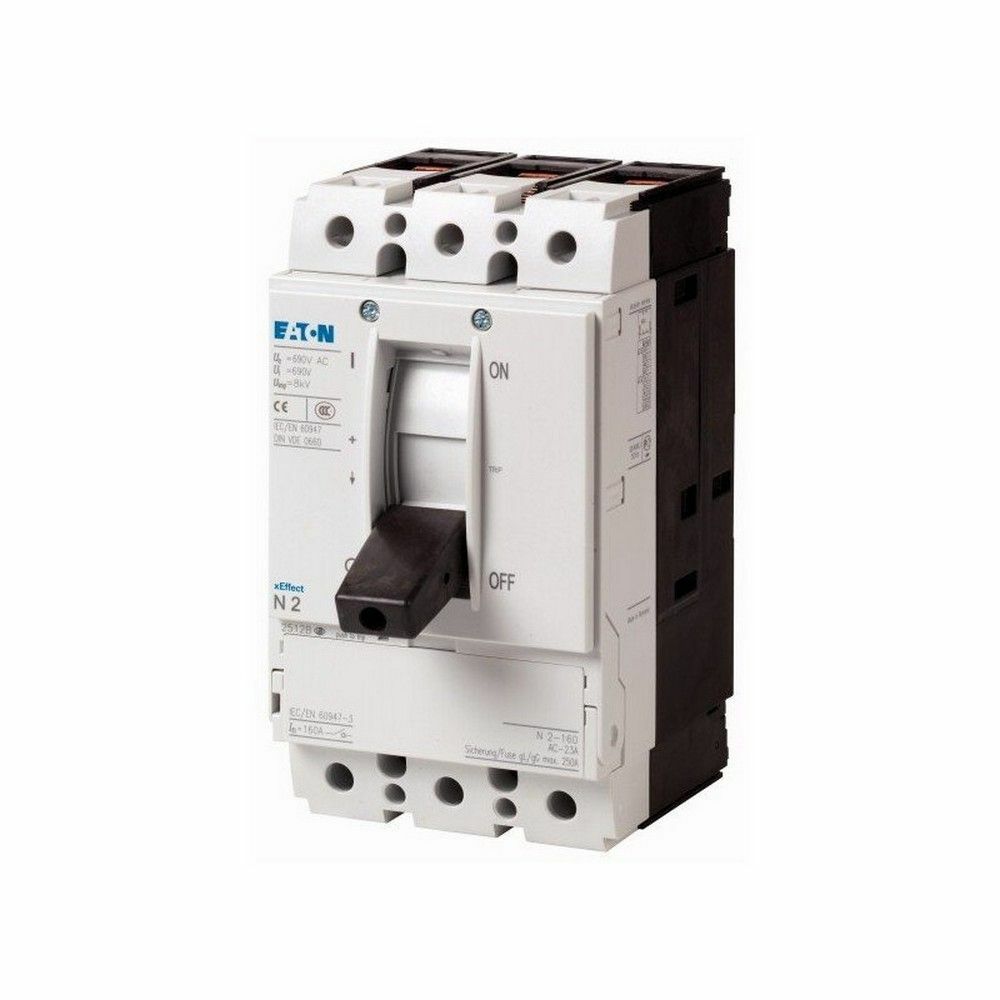

EATON PN2-160 KOMPAKT TİP YÜK AYIRICI 3X160A
KDV Dahildir.
x
636,61 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON PN2-160 KOMPAKT TİP YÜK AYIRICI 3X160A |
| Stok Kodu | 266005 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON PN2-160 Kompakt Yük Ayırıcı, 3 kutuplu ve 160A anma akımlı sabit tip bir anahtarlama cihazıdır. 690V AC seviyesine kadar ana şalter, bakım ayırma, servis izolasyonu ve makine panolarındaki enerjiyi güvenli biçimde kesme uygulamalarında kullanılır.
Bu Kompakt Yük Ayırıcı, termik-manyetik açtırma yapan bir otomatik sigorta değildir; devreyi yük altında açıp kapatmak ve bakım sırasında güvenilir elektriksel ayırma sağlamak amacıyla kullanılır. Dağıtım panoları, endüstriyel tesisler, MCC panoları, jeneratör çıkışları ve makine kumanda sistemlerinde değerlendirilebilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 160A anma akımı: Kompakt Yük Ayırıcı, orta ve yüksek güçlü pano çıkışlarında güvenilir anahtarlama sağlar.
- 690V AC çalışma gerilimi: Endüstriyel alçak gerilim dağıtım sistemleriyle uyumludur.
- 3 kutuplu yapı: Üç fazlı devrelerin aynı kumanda hareketiyle birlikte ayrılmasına olanak verir.
- I-0 konumlu rocker kol: Açık ve kapalı durumun sahada hızlı şekilde görülmesini sağlar.
- Kilitlenebilir gövde: Bakım ve servis sırasında yetkisiz kumandaya karşı güvenlik desteği sunar.
- Geniş bağlantı seçeneği: Vidalı standart bağlantının yanında uygulamaya göre kutu, tünel ve arka bağlantı aksesuarları değerlendirilebilir.
Teknik & Donanım Özellikleri
| Ürün tipi | Kompakt tip yük ayırıcı |
|---|---|
| Marka / model | EATON PN2-160 |
| Katalog numarası | 266005 |
| EAN | 4015082660055 |
| Kutup sayısı | 3 kutuplu |
| Anma sürekli akımı | 160A |
| Anma çalışma gerilimi | 690V AC |
| Çalışma frekansı | 50/60Hz |
| Kumanda konumları | I / 0 |
| Bağlantı tipi | Vidalı bağlantı |
| Maksimum gL sigorta | 250A |
| Kısa devre kapama kapasitesi | 5.5kA, 690V AC |
| Kısa süreli dayanım akımı | 3.5kA, 0.3s ve 1s |
| Koşullu kısa devre akımı | 100kA, 400/415V; 80kA, 690V, uygun gG/gL sigorta ile |
| AC-23 çalışma gücü | 90kW, 400V |
| Mekanik ömür | 20.000 işlem |
| Elektriksel ömür | AC-1: 10.000 işlem, 400/415V; 7.500 işlem, 690V |
| Montaj | Sabit montaj; dikey ve 90 derece yönlerde |
| Boyutlar | 142 x 185 x 105mm |
| Ağırlık | 1.895kg |
| Ekipman ısı kaybı | 19.66W |
| Ön yüz koruma sınıfı | IP20 |
| Standartlar | IEC/EN 60947-3, IEC/EN 60204, VDE 0113, VDE 0160 Part 100 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Kompakt Yük Ayırıcı montajında pano içindeki kablo kesiti, terminal aksesuarı, kısa devre seviyesi ve ısı dağılımı birlikte kontrol edilmelidir. Standart bağlantı vidalıdır; bakır iletkenlerde uygulamaya bağlı olarak 25-185mm² aralığına kadar bağlantı seçenekleri bulunur. Kablo pabuçları ve terminal sıkma işlemleri üretici montaj talimatına uygun yapılmalı, cihaz önünde bakım için yeterli çalışma mesafesi bırakılmalı ve 250A gL sınırı aşılmamalıdır.
Sıkça Sorulan Sorular
Kompakt Yük Ayırıcı otomatik sigorta yerine kullanılabilir mi?
Hayır. Kompakt Yük Ayırıcı, yük altında devreyi ayırır ancak termik-manyetik aşırı akım açtırması yapmaz. Kısa devre ve aşırı yük koruması için uygun üst devre sigortası veya koruma cihazı ayrıca seçilmelidir.
PN2-160 hangi gerilim seviyelerinde kullanılabilir?
Ürünün anma çalışma gerilimi maksimum 690V AC'dir. Gerçek kullanım koşulunda şebeke gerilimi, yük tipi, kısa devre seviyesi ve pano koordinasyonu birlikte değerlendirilmelidir.
Kompakt Yük Ayırıcı kilitlenebilir mi?
Evet. Kumanda kolu ve uygun aksesuar yapısı kullanılarak bakım veya servis sırasında açık konumun kilitlenmesi sağlanabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Kompakt Yük Ayırıcı, mağazamızdan orijinal EATON ürün ambalajında, adınıza faturalı ve üretici/distribütör garanti koşullarıyla sunulur. Sipariş öncesinde model kodu 266005 ve PN2-160 eşleşmesi kontrol edilir; stoklarımızdan güvenli ambalajlama ile sevkiyata hazırlanır.
