Ürün Tanıtımı & Kullanım Alanları

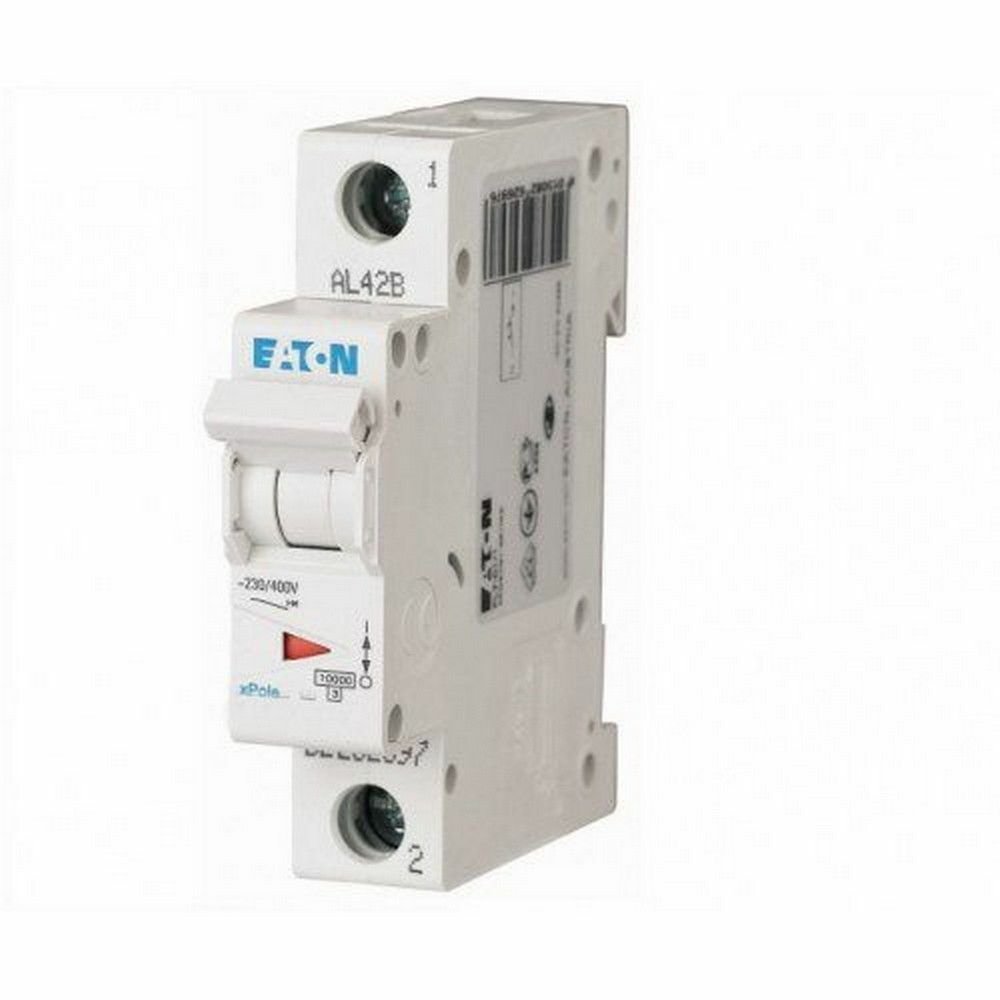

EATON 262705 Otomatik Sigorta, PL7-C20/1 model koduyla sunulan 20A anma akımlı, 1 kutuplu ve C açma eğrili minyatür devre kesicidir. IEC/EN 60898-1 standardına göre 10kA anma kısa devre kesme kapasitesi, dağıtım panolarında ve alçak gerilim devrelerinde güvenilir aşırı akım koruması sağlar.

Bu Otomatik Sigorta; konut dağıtım panoları, ticari tesisler, makine kumanda panoları, motor besleme hatları ve kısa süreli ilk kalkış akımı oluşturan endüktif yük devrelerinde kullanılabilir. C eğrisi, uygun proje hesabı yapıldığında motor, kontaktör ve benzeri yüklerin devreye giriş karakteristiğine uyum sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• Otomatik Sigorta koruması: 20A anma akımıyla kablo ve bağlı cihazları aşırı yük ile kısa devre koşullarına karşı korur.
• 10kA kesme kapasitesi: IEC/EN 60898-1 standardına göre yüksek kısa devre dayanımı sunar.
• C açma eğrisi: Yüksek ilk kalkış akımına sahip uygun devrelerde gereksiz açmaların azaltılmasına yardımcı olur.
• Kompakt tasarım: 1 modül, 17,6mm genişlik ve yaklaşık 70,5mm montaj derinliğiyle pano alanını verimli kullanır.
• Güvenli bağlantı: 1-25mm² aralığındaki tek telli veya çok telli iletkenlerle kullanılabilir.
• Aksesuar uyumluluğu: PL7 serisine uygun yardımcı kontak ve açtırma aksesuarlarıyla izleme ve kumanda fonksiyonları geliştirilebilir.

Teknik & Donanım Özellikleri

PL7 serisi Otomatik Sigorta, üst veya alt taraftan beslemeye uygun bağlantı yapısı ve görsel kontak konum göstergesiyle pano devrelerinin işletme ve bakım süreçlerini kolaylaştırır. Tek kutuplu yapı yalnızca bağlı faz hattının korunması ve açılması için kullanılmalıdır.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Otomatik Sigorta, enerjisi kesilmiş panoda standart 35mm DIN rayına oturtulmalı; giriş ve çıkış iletkenleri klemens işaretlerine göre bağlanmalıdır. Kablo kesiti, yük akımı ve kısa devre hesabı birlikte değerlendirilerek seçilmeli, klemensler 2-2,4Nm tork aralığında sıkılmalıdır. Tek kutuplu model nötrü açmadığından, nötr anahtarlamasının gerekli olduğu uygulamalarda 1P+N çözüm kullanılmalıdır.

Sıkça Sorulan Sorular

Bu Otomatik Sigorta hangi gerilim ve akım değerlerinde çalışır?

Otomatik Sigorta, 20A anma akımı ve 230V AC anma işletme gerilimiyle 50-60Hz alçak gerilim devrelerinde kullanılır.

C eğrisi hangi yük tipleri için uygundur?

C eğrisi, kısa süreli ilk kalkış akımı oluşturan motor, kontaktör ve benzeri endüktif yük devrelerinde proje hesabına bağlı olarak tercih edilir.

Ürün kaç modül yer kaplar?

Ürün 1 modül genişliğindedir ve yaklaşık 17,6mm pano alanı kullanır.

Bu Otomatik Sigorta için hangi kablo kesitleri uygundur?

Terminal yapısı 1-25mm² aralığındaki tek telli ve çok telli iletkenlerle uyumludur. Nihai kablo seçimi yük akımı, döşeme şekli ve gerilim düşümü hesabına göre yapılmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Bu Otomatik Sigorta mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Stoklarımızdan yapılan kontroller sonrasında ürün, pano imalatı ve saha montajına uygun koruyucu ambalajla gönderilir.
